商品の詳細:
お支払配送条件:
|
| ブランド: | 三菱 | modenl番号: | QJ71GP21-SX |
|---|---|---|---|
| 原産国: | 日本 | プログラム容量: | 8つのkのステップ |
| 基本動作の処理速度（LDの指示）: | 0.12のμs | 入力: | 100から240ボルトAC |
| 出力: | 5ボルトDC/3 A | タイプ: | 余分な電源モジュール |
| ハイライト: | アナログ インターフェース モジュール,plcの電源モジュール |
||

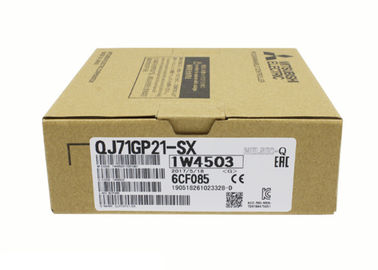

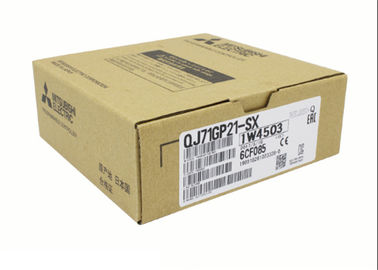

QJ71GP21-SX 三?? ユニバーサルモデル 冗長電源モジュール
三?? QJ71GP21-SXは高性能な車ですCC-Link IE コントロールネットワーク モジュールプログラム可能な論理コントローラ (PLC) システム向けに設計されています.コントロールステーションあるいは普通の駅CC-Link IE ネットワーク内これは,大規模で要求の高い産業自動化アプリケーションにおける高速かつ高容量のデータ通信のためのギガビット産業用イーサネットベースのネットワークシステムですこのモジュールは,ネットワーク上の様々なステーション間での高速定期的なデータ交換 (サイクリックトランスミッション) と大容量の臨時トランスミッション (メッセージ通信) を容易にする.統合された建物に理想的になります先進的な製造環境における分散および同期制御システム
わかった高速通信:ギガビット通信速度を サポートします1Gbpsリアルタイム制御のための超高速で決定的なデータ交換を可能にします
.
わかったネットワーク容量:接続をサポートします120の駅制御ステーションがユニバーサルモデルQCPUを使用する場合,または最大64の駅(1 コントロール ステーション,63 正常 ステーション) 他の高性能 QCPU モデル
.
わかった膨大なデータ処理:ネットワーク全体で効率的なデータ共有のために多くのリンクポイントをサポートします (詳細はパラメータ表に記載されています)
.
わかった強力なRAS機能:GX Developer によるネットワーク診断を含む,信頼性,可用性,およびサービス可能性 (RAS) の機能の強化が機能し,安定して維持可能なネットワーク運用を保証する
.
わかった冗長なシステムサポート:デュプレックスCPUシステムと互換性があり,システム切換要求や通常のステーションとのデータ共有を可能にし,全体的なシステム冗長性と障害耐性を向上させる
.
わかった光ファイバー接続:信頼性の高い光ファイバーケーブル (マルチモードファイバー) をLCコネクタで利用し,ノイズ免疫を提供し,長距離通信を可能にします
.
わかった材料:モジュールは工業用電子部品で作られています通常は頑丈なプラスチックまたは金属のハウジングと高品質のプリント回路板 (PCB) 組装を含有し,精密な集積回路と光学トランシーバーを含む
.
わかった主要用途:これは,複数のデバイスで高速,精密,同期制御を必要とする産業で広く使用されています.
わかった自動車製造:自動制御装置
.
わかったエレクトロニクス生産:高速組立・試験機器の調整
.
わかった大規模プロセス自動化大規模な工場に分散制御システムを統合する
.
次の表は,三?? QJ71GP21-SXモジュールの主要仕様を要約している.
|
パラメータカテゴリ |
仕様 |
詳細 / 価値 |
|---|---|---|
| わかったモデル番号わかった | QJ71GP21-SX | |
| わかったモジュールのタイプわかった | CC-Link IE制御ネットワークモジュール (制御ステーション/通常のステーション) | |
| わかった駅数わかった | ユニバーサルモデルQCPU | 120 ステーション (1 コントロール,119 正常) |
| 他の高性能モデルQCPUと | 64 駅 (1 制御, 63 正常) | |
| わかった送信速度わかった | 1Gbps | |
| わかったリンクポイント (各ネットワーク) わかった | LB (リンクレジスタ) | 32768ポイント 4KB |
| LW (リンクワード) | 131,072ポイント, 256 KB | |
| LX (リンク入力) | 8,192ポイント,1KB | |
| LY (リンク出力) | 8,192ポイント,1KB | |
| わかったリンクポイント (各駅)わかった | LB | 16,384ポイント, 2 KB (拡張モード: 32,768点, 4 KB) |
| LW | 16,384ポイント, 32 KB (拡張モード: 131,072点, 256 KB) | |
| LX | 8,192ポイント,1KB | |
| LY | 8,192ポイント,1KB | |
| わかった臨時送電能力わかった | 1920バイト | |
| わかったネットワークの総距離わかった | 66,000 m | |
| わかった駅間の最大距離わかった | 550m | |
| わかった接続ケーブルわかった | オプティカルファイバー (1000BASE-SX用のマルチモードファイバー) | |
| わかったコネクタタイプわかった | 2つのLCコネクタ | |
| わかったネットワーク数わかった | 239 | |
| わかったグループ数わかった | 32 | |
| わかったI/O ポイントが占められているわかった | 48点 (I/O 割り当て: インテリジェント 32点) | |
| わかった内部電流消費量 (5V DC)わかった | 0.85A | |
| わかった尺寸 (H × W × D)わかった | 98 mm × 27.4 mm × 90 mm | |
| わかった体重わかった | 0.18kg |
