| 起源の場所: | 日本 |
| ブランド名: | MITSUBISHI |
| 証明: | CE |
| モデル番号: | Q172LX |

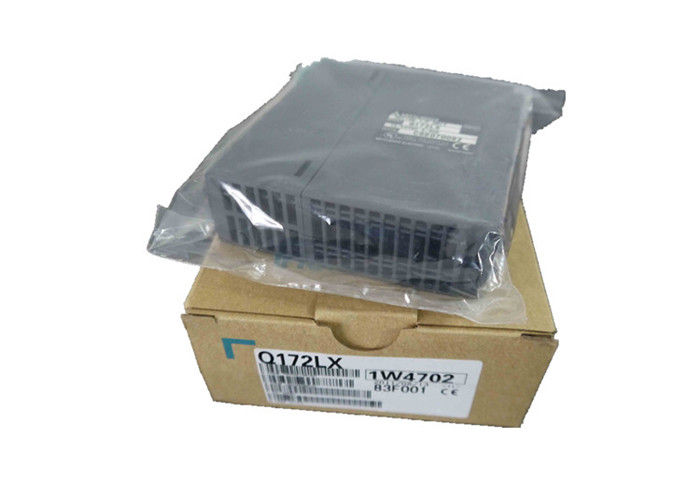

Q172LX 三菱ユニバーサルモデル冗長電源モジュール
| 部品番号 | Q172LX |
|---|---|
| 製品ブランド | 三菱電機 |
| 製品シリーズ | MELSEC-Qシリーズ |
| 製品タイプ | サーボ外部信号インターフェイスモジュール |
| 制御軸数 | 8軸 |
| 総入力点数 | 32点（FLS、RLS、STOP、DOG × 8軸） |
| 入力タイプ | シンク/ソース（フォトカプラ絶縁） |
| 定格入力電圧 | 12 V DC / 24 V DC |
| 定格入力電流 | 2 mA（12 V）、4 mA（24 V） |
| 動作電圧範囲 | 10.2 V DC ～ 26.4 V DC（リップル ≤ 5%） |
| ON電圧/電流 | ≥ 10 V DC / ≥ 2.0 mA |
| OFF電圧/電流 | ≤ 1.8 V DC / ≤ 0.18 mA |
| 応答時間 | 0.4 ms（デフォルト）、0.6 ms、1 ms（設定可能） |
| 絶縁方式 | フォトカプラ絶縁（入力から内部へ） |
| 占有I/Oポイント数 | 32点（インテリジェント機能モジュール） |
| バックプレーン消費電力 | 0.05 A @ 5 V DC |
| 互換性のあるモーションCPU | Q172HCPU(-T)、Q173HCPU(-T)、Q172CPUN(-T)、Q173CPUN(-T)、Q172CPU、Q173CPU |
| 動作温度 | 0℃ ～ +55℃（結露なきこと） |
| 保管温度 | -20℃ ～ +75℃ |
| 動作湿度 | 10% ～ 90% RH（結露なきこと） |
| 寸法（幅×高さ×奥行き） | 27.4 mm × 98.0 mm × 90.0 mm |
| 重量 | 約 0.15 kg |
| 取り付け | Qシリーズバックプレーン（1スロット） |
| コネクタ | 40ピン産業用コネクタ × 1 |
| 認証 | UL、cUL、CE（EMC/RoHS）、KC（EMC） |
| 製品ステータス | 製造中止（2018/09以降） |
| 後継機種 | Q172DLX |
