詳細情報 |
|||
| ブランド: | パナソニック | モデル番号: | MFDHTB3A2 |
|---|---|---|---|
| 原産国: | 日本 | タイプ: | サーボモーター |
| パワーデバイス現在の定格: | 150a | 電流検出器の定格電流: | 120a |
| 供給電圧: | 3相 200V | 周波数応答: | 2.3 kHz |
| ハイライト: | ac サーボ モーター,電気サーボ モーター |
||
製品の説明

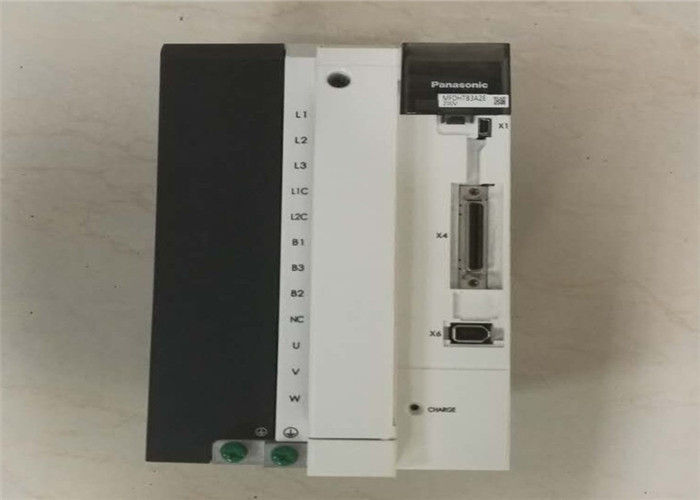

MFDHTB3A2 パナソニック サーボドライブ MINAS A5シリーズ
わかったMFDHTB3A2記述わかった
パナソニック MFDHTB3A2は高性能ですACサーボドライブモジュール属しているMINAS A5シリーズわかった
位置,速度,トルクを含む様々な制御モードをサポートし,工業用サーボモーターの正確な制御を提供するために設計されています.
高精度,インテリジェントなモーション制御,そして堅牢なパフォーマンスを要求する要求するアプリケーションのために設計されています.パナソニックのMINAS A5シリーズサーボモーターと併用されることが多い
.
わかったわかったMFDHTB3A2特徴わかった
- • 医療機関
わかった高性能制御: 位置制御,速度制御,トルク制御,および優れた精度のための完全閉ループ制御を含む汎用的な制御モードを提供しています
. - • 医療機関
わかった超高周波応答: 2,3 kHz の高周波応答を備えており,コマンドの変化に迅速かつ正確に反応することができます.
. - • 医療機関
わかった高度な通信インターフェース複数の接続オプションを備えています.エーテルキャットそしてUSB先進的な産業通信と簡単なセットアップのために
. - • 医療機関
わかった統合された安全機能: 含める安全トルクオフ (STO)産業環境における運用安全性を向上させる
. - • 医療機関
わかったリアルタイムの自動チューニング: 変化する負荷条件下でパフォーマンスと安定性を最適化するためにリアルタイムで自動で増幅設定を調整します
.
わかったわかったMFDHTB3A2仕様わかった
|
パラメータカテゴリ |
仕様詳細 |
|---|---|
| わかった製造者わかった |
パナソニック産業自動化販売
|
| わかったシリーズわかった |
ミナスA5 / ミナスA5B
|
| わかった製品タイプわかった |
サーボ駆動モジュール
|
| わかった制御モードわかった |
位置,速度,トルク,完全閉ざされた制御
|
| わかった入力電源 (メイン回路)わかった |
3相 200 ~ 240 VAC (+10% / -15%),50/60 Hz
|
| わかったマックス 出力電流わかった |
150A
|
| わかった負荷電圧わかった |
240V
|
| わかった推奨するエンジンパワーわかった |
4kW / 5kW
|
| わかったフィードバックわかった |
17 ビット (131,072 解像度) の絶対/増量エンコーダーサポート
|
| わかった通信インターフェースわかった |
EtherCAT,USB,RS-232,RS-485
|
| わかった周波数応答わかった |
2.3kHz
|
| わかった安全機能わかった |
安全トルクオフ (STO)
|
| わかった動作温度わかった |
0°Cから55°C
|
| わかったマウントタイプわかった |
シャーシマウント / ベースマウント
|
| わかった尺寸 (W x H x D)わかった |
130 mm × 220 mm × 214 mm
|
| わかった体重わかった |
4.8kg
|
わかったわかったMFDHTB3A2材料と建設わかった
特定の内部材料 (例えばPCB基板,半導体部品) は,入手可能なソースでは詳細に記載されていないが,ドライブは産業標準に準拠して構築されている.通常は 頑丈なメタル・シャシー熱消散と物理保護のために
電気接続とインターフェースは,信頼性のために設計され,金色のコンタクトネス(他のパナソニックBTBコネクタのような高信頼性のコネクタでは一般的です)
高温用プラスチックで 隔熱します
わかった主要な用途わかった
MFDHTB3A2 サーボドライブは,以下を含む高精度産業自動化アプリケーションのために設計されています.
- • 医療機関
わかった産業ロボット工学: 組み立てロボットや溶接ロボットなど,正確な動き制御が不可欠である
. - • 医療機関
わかった高速機械: 包装機,印刷機,高速巻き込み機を含む
. - • 医療機関
わかった機械ツール:CNC加工センター,ターン,磨機におけるスピンドルと軸の動きを制御するために.
- • 医療機関
わかった精密オートメーション機器: 精度,知的な制御,安全性が最重要であるシステムで使用
.
*
記述:
スター・オートメーションは パナソニックの主要サプライヤーです
スター・オートメーションは 高品質で低コストのモーション制御製品の開発,製造,販売を専門としています
パナソニックの最新機種 A5
パナソニックのA5シリーズのサーボは,精度,スマート制御,安全性,そして簡単な構成が必要なシステムに高い性能と機能を提供します.
位置制御の精密な制御 信じられない価格で!
特徴:
s 超高応答周波数: 2 kHz 幅
s コマンド入力とパルス出力:最大4Mpps
s リアルタイムの自動加益調整
s 4ノッチフィルター:手動/自動
s 4 減圧フィルター:手動/自動
PANATERM V5.0 モーションシミュレーションのソフトウェアアップグレード
STOの安全機能は欧州標準に準拠しています
s 低干渉
サーボシステムのアップグレード
サーボドライブ,サーボモーター,コントローラ (どんなブランドでも) が時代遅れなら?
パナソニックの新しいシリーズ サーボドライブとサーボモーターをアップグレードして 18ヶ月保証で古いサーボドライブとモーターを交換します
パナソニックのサーボドライブとモーターを 探しているなら 連絡してください可能な限り競争力のある価格で探しているパナソニック MINAS サーボドライブを見つけるために最善を尽くします.
修理,交換,組み立て,再構築,再磨き,リコンディション,リニューアル,再製造,リモチーフし,すべてのサーボドライブとモーターをオーバーホールします
私たちの標準品のほとんどは,オフストックで利用できます
世界中どこでも第三者サービスを提供できます
私たちの能力についての詳細を 連絡してください
