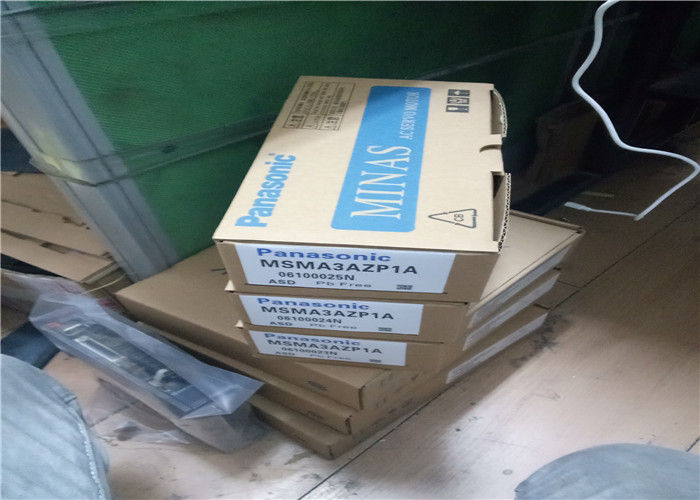

パナソニック AC産業用サーボモーター MSMA3AZP1A 1年保証
MSMA3AZP1A 記述
についてMSMA3AZP1AパナソニックのMINAS A3 (AIII) シリーズのコンパクトで高精度で低慣性3相交流サーボモーターで,高速向けに設計されています小規模産業自動化システムにおける高精度な位置付けと動き制御定量出力30W, 100/200VAC入力で動作し,正確なフィードバックのための高解像度インクリメンタルローータリーエンコーダを統合しています. ボールスクリュー,ベルト,小型アクチュエータと直接結合するために最適化されています.このエンジンは高速加速/減速を可能にします安定した低振動動作. パナソニックのMINAS A3シリーズ (MSDAシリーズ) のサーボドライブとペアするように設計されています.コンパクトマシンと精密な動きアプリケーションのためのシームレスなプラグアンドプレイ統合を提供.
MSMA3AZP1A主要 な 特徴
- 低慣性の高速設計: 超高速加速/減速と高いダイナミックレスポンスのための超低ローター慣性,高サイクル位置設定作業に理想的です.
- 30W コンパクト パワー: 30Wの定量出力を有する小さな形状 空間が限られた制御パネルやマイクロオートメーション機器に最適です
- 高精度エンコーダー: 内蔵 2500 p/r 増幅回転エンコーダー,10,000 インパルス/Rev 解像度 (4x 倍数) を提供し,微米未満の位置付け精度.
- 大電圧互換性: グローバル産業用電源システムに適応できる二重電圧入力 (100VAC / 200VAC) をサポートします.
- 低振動 と 騒音: 調整可能なノッチフィルターとダムニング制御が組み込まれ,スムーズで静かな動作のために機械的共鳴を抑制します.
- オートチューニング互換性: MINAS A3ドライブ自動調節機能で動作し,加速設定を簡素化し,異なる機械負荷に対して安定したパフォーマンスを保証します.
- IP65 フロント保護: 防塵・防水フロントハウジング (IP65), 荒い産業環境,塵,油霧,湿度に適しています.
- 高い信頼性: 耐久性のあるベアリング,低温発生,連続作業の産業用構造.
- 簡単 に 設置 する: 標準的なフレンズ取り付け (40mmフレーム),軽量設計,早配電源/エンコーダーコネクタを備えて迅速なセットアップを可能にします.
MSMA3AZP1A材料と応用
材料
- ハウジング&フレーム: 耐腐蝕電静的コーティングを付与した鋳型アルミ合金で,優れた熱散と構造的硬さを提供します.
- ローターとステータ: 低核損失のための高級シリコン鋼層;高温耐性銅巻き (F級隔熱,155°C) の熱安定性.
- エンコーダー: 高精度光学インクリメンタルエンコーダー ガラスのスケールで,塵と振動抵抗のために密封されています.
- ローヤリング: 高速回転と半径/軸性負荷容量に対応する長寿命の潤滑装置を備えた精密密閉球軸.
- コネクタ: 産業用形塑料のコネクタと金色のコンタクトで,電源とエンコーダー信号の信頼性の高い電気接続を保証します.
- シャフト: 硬化された精密鋼軸,標準的なコップリングとポリーと互換性.
典型的な用途
- マイクロ精密機械: 小型のCNC機械,PCB掘削/組立機器,半導体処理,マイクロ組立ロボット
- 電子製造: SMTピック・アンド・プレイス・マシン,チップ・テスト・マシン,ワイヤ・ボンド・マシン,部品挿入システム
- パッケージとラベル: コンパクトなラベル付け機械,ブリスターパッケージ,小さなコンベヤー位置付け,袋密封装置.
- 医療・実験室自動化: 精密ポンプ,サンプル処理,診断機器,マイクロ流体制御システム
- 3Dプリンティング&アディティブ製造: デスクトップおよび産業用3Dプリンタのための高精度軸制御.
- 光学・画像機器: カメラの位置付け,レーザースキャン,顕微鏡のステージ,光学的な調整システム.
- 小型の自動化ツール: 精密アクチュエータ,バルブ制御,小型ロボット腕,試験装置の位置付け
MSMA3AZP1A重要なパラメータ
| パラメータ |
仕様 |
| 部分番号 |
MSMA3AZP1A |
| 製品シリーズ |
パナソニック MINAS A3 (AIII) シリーズ,低慣性交流サーボモーター |
| エンジンの種類 |
3相恒磁同期交流サーボモーター |
| 定数出力 |
30W |
| 定位電圧 |
100 / 200 VAC (50/60 Hz) |
| 定数トルク |
0.095 N·m |
| 最大トルク |
0.286 N·m (3倍ノーマント) |
| 定速 |
3000回転/分 |
| 最大速度 |
4500回転/分 |
| ローターの慣性 |
0.012 × 10−4 kg·m2 |
| エコーダタイプ |
追加光学エンコーダー |
| エンコーダ解像度 |
2500インパルス/rev (10,000インパルス/rev 4倍倍) |
| フレームサイズ |
40mm (フレンズ) |
| シャフト直径 |
8mm |
| 保護クラス |
IP65 (前),IP40 (後ろ) |
| 隔熱クラス |
F級 (155°C) |
| 環境温度 |
0°Cから+40°C (運用) -20°Cから+65°C (保管) |
| 湿度 |
5~95% RH (凝縮しない) |
| 振動抵抗 |
49 m/s2 (5 G) |
| 衝撃耐性 |
98 m/s2 (10 G) |
| 体重 |
約0.27kg |
| 互換性のあるドライブ |
パナソニック MINAS A3シリーズ (MSDAシリーズ) |
| 冷却方法 |
天然空気の冷却 |
| マウント |
フレンジの設置 (4 × M4 スクリューホール) |
| ステータス |
生産中止 (旧モデル,交換可能) |
