| 起源の場所: | 日本 |
| ブランド名: | MITSUBISHI |
| 証明: | CE |
| モデル番号: | AJ65BTB1-16DT |

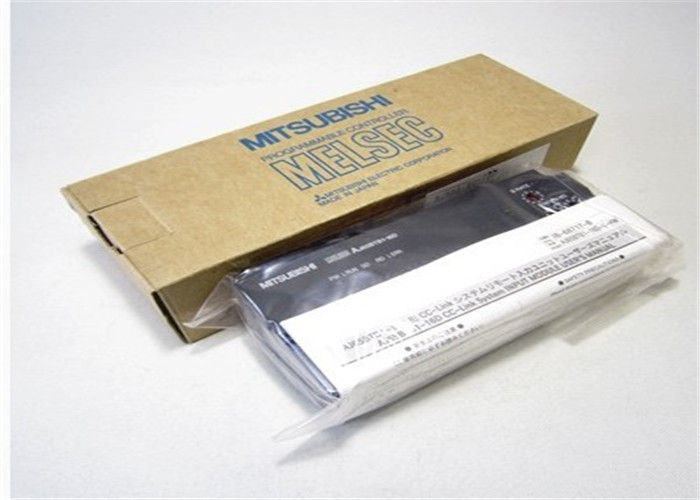

AJ65BTB1-16DT 三菱ユニバーサルモデル冗長電源モジュール
| タイプ | 混合I/O（8DI/8DO）、ねじ端子 |
|---|---|
| 入力点数 | 8点（ポジティブコモン/シンクタイプ） |
| 入力電圧 | 定格DC24V（範囲: DC19.2～28.8V） |
| 入力電流 | 約7mA/点 |
| ON電圧/電流 | ≥14V / ≥3.5mA |
| OFF電圧/電流 | ≤6V / ≤1.7mA |
| 入力抵抗 | 約3.3kΩ |
| 入力応答 | ≤10ms（OFF→ON / ON→OFF） |
| 入力コモン | 8点/コモン |
| 出力点数 | 8点（シンクタイプトランジスタ） |
| 出力電圧 | DC12/24V（範囲: DC10.2～28.8V） |
| 出力電流 | 0.5A/点; 2.4A/コモン |
| OFF漏れ電流 | ≤0.1mA |
| ON電圧降下 | ≤0.9V @ 0.5A（標準） |
| 出力応答 | ≤1.5ms |
| 絶縁 | フォトカプラ絶縁 |
| 絶縁耐圧 | AC500V 1分（外部⇔グランド） |
| 絶縁抵抗 | ≥10MΩ（DC500V） |
| 電源 | DC20.4～26.4V、≤50mA |
| 保護等級 | IP2X |
| 取り付け | DINレールまたはねじ取り付け |
| 寸法（幅×高さ×奥行） | 約65×151.9×46 mm |
| 重量 | 約0.33 kg |
| 認証 | UL、cUL、CE（EMC/RoHS）、KC |
| ケーブルサイズ | 0.5～1.5mm²（AWG20～16） |
| CC-Link | 1ステーション占有 |
| ステータス | レガシー / 生産終了 |
