ホーム > 製品 >

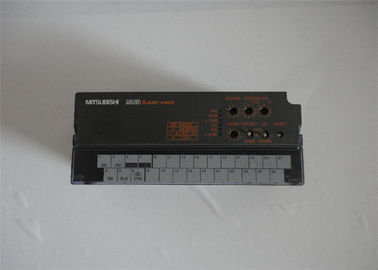

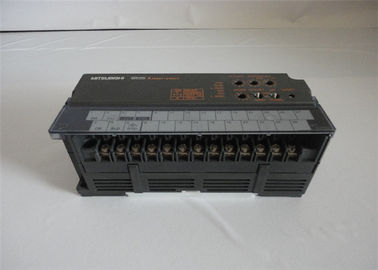

AJ65BT-64RD3 三?? ユニバーサルモデル冗長電源モジュール

Name: AJ65BT-64RD3 三?? ユニバーサルモデル冗長電源モジュール
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: AJ65BT-64RD3
Price: 10000.00 USD
Availability: InStock

製品詳細:

起源の場所:	日本
ブランド名:	MITSUBISHI
証明:	CE
モデル番号:	AJ65BT-64RD3

詳細情報

起源の場所:

日本

ブランド名:

MITSUBISHI

証明:

モデル番号:

AJ65BT-64RD3

ブランド:

三菱

modenl番号:

AJ65BT-64RD3

原産国:

日本

プログラム容量:

8つのkのステップ

基本動作の処理速度（LDの指示）:

0.12のμs

入力:

24VDC

出力:

12/24VDC（0.5a）。

タイプ:

余分な電源モジュール

ハイライト:

High Light

ハイライト:

アナログインターフェースモジュール

plcの電源モジュール

Trading Information

最小注文数量:

価格:

Contact

パッケージの詳細:

新しく、元

受渡し時間:

5-7日

支払条件:

T ・ T、ウェスタンユニオン、Paypal

供給の能力:

100

製品の説明

AJ65BT-64RD3 三菱ユニバーサルモデル冗長電源モジュール

AJ65BT-64RD3 説明

AJ65BT-64RD3は、温度測定専用のCC-LinkリモートI/Oモジュールとして機能します。CC-Linkネットワーク上のスレーブステーションとして機能し、マスターPLC（三菱Qシリーズなど）による集中監視と制御を可能にします。このモジュールは、環境保護、化学工業、電子機器、電気用途などの環境での高精度な温度取得のために設計されています。その主な役割は、3線式Pt100またはJPt100センサーとのインターフェース、アナログ温度信号のデジタル化、およびCC-Linkバスを介して中央制御システムにデータを送信することです。

AJ65BT-64RD3 特長

1.
高精度測定: このモジュールは、25±5℃の周囲温度で±0.1％の偏差という優れた精度を提供します。より広い温度条件下（20℃未満または30℃以上）でも、±0.25％の精度を維持します。

.
2.
3線接続による精度向上: 白金測温抵抗体（RTD）には3線接続方式を採用しています。この構成により、リード線の抵抗を補償し、2線式構成と比較して測定誤差を大幅に削減し、より信頼性の高いデータを保証します。.
3.
高速変換速度: 各チャンネルの変換時間は40msで、4つのすべてのチャンネルで温度変化を比較的迅速にサンプリングできます。.
4.
CC-Linkネットワーク統合: CC-Link Ver.2.0互換のスレーブモジュールとして、最大10 Mbpsの高速通信をサポートしています。これにより、分散制御が可能になり、モジュールを温度センサーの近くに設置できるため、配線コストを削減し、システムの信頼性を向上させることができます。.
5.
電気的絶縁: このモジュールは、Pt100センサー入力回路とCC-Link通信バスの間にフォトカプラ絶縁を提供し、ノイズ耐性を高め、地電位差からシステムを保護します。.

AJ65BT-64RD3 材料と用途

このモジュールの構造は、コンパクトなユニット内に収められたPCBに実装された電子部品で構成されています。外部接続は、通信/電源とセンサー入出力信号の両方に堅牢なネジ端子ブロック（M3.5ネジ）を介して行われます。その主な材料の使用は、長期的な動作のために設計された信頼性の高い産業グレードの電子機器に集中しています。

その主な用途は、精密な温度監視のための産業オートメーションです。一般的な使用例としては、以下が挙げられます。

•
プロセス産業: 化学プラントでの反応温度の監視や、環境保護機器での温度制御など。.
•
製造: 電子部品製造、バッテリー製造、およびさまざまな電気システムにおける温度監視など。.
•
機器統合: 制御ループの高分解能温度フィードバックを必要とする機械の重要なコンポーネントとして機能します。

AJ65BT-64RD3 主な技術パラメータ

AJ65BT-64RD3の重要な技術仕様を以下の表にまとめます。

パラメータ	仕様
チャンネル数	4チャンネル（4CH）
対応センサー	Pt100、JPt100（3線式）
温度範囲	-180℃～600℃（Pt100とJPt100の両方）
分解能	0.025℃
変換速度	40 ms/チャンネル
出力値	16ビットバイナリ（-1800～6000）/ 32ビットバイナリ（-180000～600000）
精度	±0.1％（25±5℃時）; ±0.25％（30℃時）
電源電圧	DC 24V（許容範囲DC 18-30V）
CC-Linkステーション占有数	4ステーション
絶縁	センサー入力とCC-Link間のフォトカプラ絶縁
寸法（高さx幅x奥行き）	65 mm x 151.9 mm x 63 mm
重量	0.38 kg

AJ65BT-64RD3 仕様

チャンネル数
デジタル出力	温度測定値
測定方法
適用抵抗温度検出器
測定温度範囲	Pt100
	JPt100
温度検出出力電流
分解能
総合精度（最大値に対する精度）	周囲温度：25±5℃
	周囲温度：20℃未満、30℃以上
変換速度
絶縁方法
誘電耐電圧
絶縁抵抗
ステーションタイプ
占有ステーション数
モジュール電源	電圧
	電流
	許容瞬間停電時間
外部インターフェース
通信ケーブル
外形寸法	高さ
	幅
	奥行き
重量

4チャンネル

16ビット符号付きバイナリ値（-1800...6000：小数点第1位の値×10）
32ビット符号付きバイナリ値（-180000...600000：小数点第3位の値×1000）

3線式

Pt100、JPt100

-180...600℃

1 mA

0.025℃

±0.1％

±0.25％

40 ms/チャンネル

白金RTD入力とCC-Link伝送間：フォトカプラ
チャンネル間：非絶縁

電源システムバッチとアース間、電源システムバッチと通信システムバッチ間、通信システムバッチと温度入力バッチ間、温度入力バッチとアース間：500 V AC 1分

電源システムバッチとアース間、電源システムバッチと通信システムバッチ間、通信システムバッチと温度入力バッチ間、温度入力バッチとアース間：500 V DC絶縁抵抗テスターで10 MΩ以上

リモートデバイスステーション（Ver. 1リモートデバイスステーション）

4ステーション

24 V DC（18...30 V DC）

0.17 A

1 ms

通信部、モジュール電源部：7点2ピース端子台（M3.5ネジ）
I/O部：27点2ピース端子台（M3.5ネジ）

CC-Link専用ケーブル

65 mm

151.9 mm

63 mm

0.38 kg

AJ65BT-64RD3 一般仕様

動作周囲温度
保存周囲温度
動作周囲湿度
保存周囲湿度
耐振動性	JIS B 3502およびIEC 61131-2に準拠	断続的な振動下
		連続的な振動下
耐衝撃性
動作雰囲気
動作高度
設置場所
過電圧カテゴリ
汚染度

0...55℃

-20...75℃

10...90％RH、結露しないこと

周波数：5...8.4 Hz、振幅：3.5 mm
周波数：8.4...150 Hz、加速度：9.8 m/s²
X、Y、Z方向それぞれ10回

周波数：5...8.4 Hz、振幅：1.75 mm
周波数：8.4...150 Hz、加速度：4.9 m/s²

JIS B 3502およびIEC 61131-2に準拠
（147 m/s²、3方向X、Y、Zそれぞれ3回）

腐食性ガスなし

0...2000 m

制御盤内

II以下

2以下
