| 起源の場所: | 日本 |
| ブランド名: | MITSUBISHI |
| 証明: | CE |
| モデル番号: | AJ65SBTC1-32DT1 |

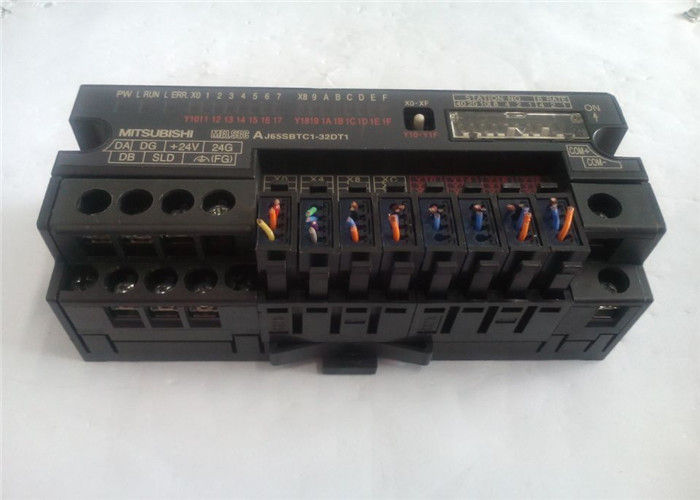

AJ65SBTC1-32DT1 リデンドント電源モジュール 三?? ユニバーサルモデル
| パラメータ | 仕様 |
|---|---|
| 部分番号 | AJ65SBTC1-32DT1 |
| ブランド | 三?? 電機 |
| 製品タイプ | CC-Link コンパクト 混合型デジタル I/O モジュール (リモート デバイス スレーブ) |
| I/O 構成 | 16チャネルDC24Vデジタル入力 + 16チャネルシンク型トランジスタ出力 (合計32ポイント) |
| 入力仕様 | |
| 入力タイプ | シンク/ソース互換性,共通端子 (1 つの入力に対して共通) |
| 入力電圧 | 定数: 24 V DC (波動 ≤ 5%); 動作: 19.2 〜 26.4 V DC |
| 入力電流 | 約7mA/チャネル (24V DC) 100%同時オン |
| ON/OFF 制限値 | オン: ≥14V DC / ≥3.5mA;オフ: ≤6V DC / ≤1.7mA |
| 入力抵抗 | 約3.3kΩ/チャンネル |
| 入力応答時間 | 設定可能: 0.2 / 1.5 / 5 / 10 ms (OFF→ON / ON→OFF) |
| 隔離 (入力) | フォトカップラー隔離: 500 V AC (内部回路への入力) |
| 出力仕様 | |
| アウトプットタイプ | トランジスタ・シンク型 (NPN), 16 つの出力に対して 1 つの共通 |
| 出力電圧 | 24V DC (外部電源) |
| 出力電流 | 最大0.5A/チャネル;合計最大4A/モジュール |
| 流出電流 | ≤0.1 mA (オフ状態) |
| 出力応答時間 | OFF→ON: ≤0.2 ms; ON→OFF: ≤0.5 ms |
| 突発電流 | 最大 1 A/チャンネル (≤10 ms) |
| 隔離 (出力) | フォトカップラー隔離: 500V AC (内部回路への出力) |
| CCリンク通信 | |
| サポートされる標準 | CC-Link Ver について1.10 / Ver2.00 |
| バウド率 | 自動選択可能: 156 kbps / 625 kbps / 2.5 Mbps / 5 Mbps / 10 Mbps |
| ステーションタイプ | リモートデバイスステーション (スレーブ) |
| 占拠された駅 | 1 駅 |
| 一般仕様 | |
| モジュールの電源 | 24 V DC (波紋 ≤5%); 動作: 20.4 〜 26.4 V DC |
| 電力消費量 | ≤100 mA (24 V DC,すべてのI/O ON) |
| マウント | 35mm DINレール (TH35-7.5Fe/Al) + M4スクリュー固定 |
| 端末ワイヤのサイズ | 0.3・2.0 mm2 (AWG22・14) の線 |
| 動作温度 | 0 °C から +55 °C |
| 貯蔵温度 | -25 °Cから+75 °C |
| 湿度 | 10~90% RH (凝縮しない) |
| 振動抵抗 | 5~150 Hz,9.8 m/s2 (3軸) |
| 衝撃耐性 | 147 m/s2 (3軸) |
| 保護度 | IP20 (室内用キャビネット設置) |
| 寸法 (W×H×D) | 約 12 × 90 × 60 mm |
| 体重 | 約280g |
| 認証 | CE,UL,cUL,RoHS,CC-Link認証 |
| 互換性 | MELSEC-A/Q/LシリーズPLC,CC-Linkマスターステーション |
| ステータス | 生産中 |
