| 起源の場所: | アメリカ合衆国 |
| ブランド名: | GE |
| 証明: | CE |
| モデル番号: | IC200CHS111 |

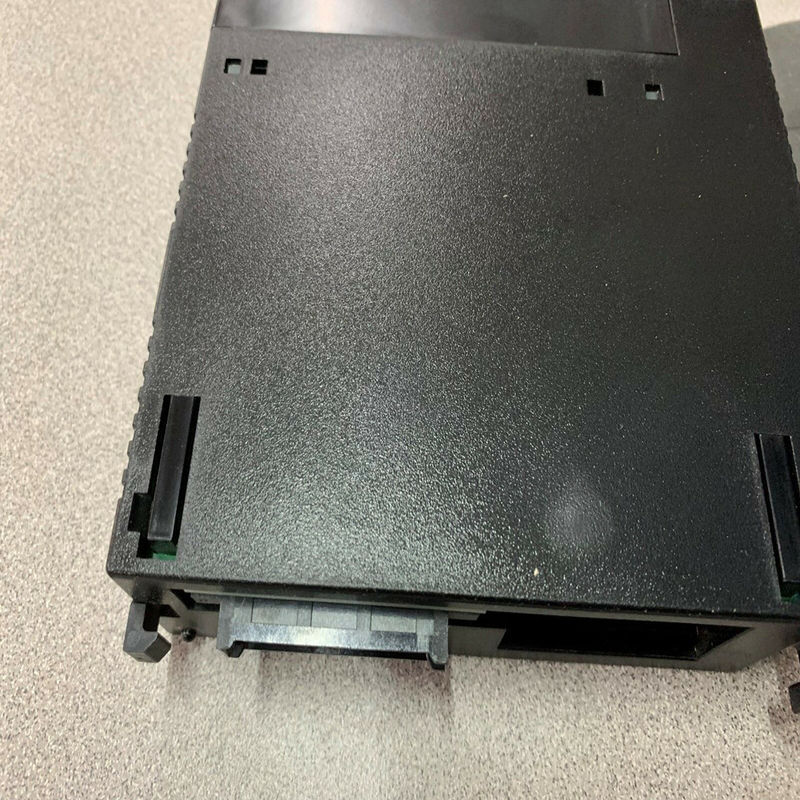

IC200CHS111 GE I/O インターポージング リレー ベース 16 ポイント 融合 新品 オリジナル
I/O インターポーシング ベース
VersaMax I/O インターポージング 脱線ベースは IC200CHS003 を幅広い端末ベースに接続できるようにします.リレーベースは追加の保護とより高いアンペア出力を提供します.接続を切り離すベースは,ユーザが簡単に信号を切り離すことができますI/Oモジュールから
| IC200CHS003 | IC200CHS101 | IC200CHS102 | IC200CHS111 | |
| 製品名 | VersaMax I/O キャリア コネクタスタイルの 接続ケーブル (IC200CBL1xxx) と 中断するベース (IC200CHS011,CHS012, CHS014,CHS015, IC200CHS1xx または IC200CHS2xx) が求められている. このキャリアは, VersaMax I/O モジュールのすべて 欠かせないもの 高い孤立感に 要求:IC200MDL144 入力 240 VAC 4 ポイント 隔離 モジュールはIC200MDL244入力 240 VAC 8 点隔離 モジュール IC200MDD850 混ぜた 240 VAC 孤立 4 ポイント/出力リレー 2.0A 孤立した8点モジュール | 入力または出力中断 接続を切り離す 16点 基地には1人の ナイフスイッチの切断 各信号と共通の ターミナルと対応する VersaMaxケーブルのピン コネクタが必要です IC200CHS003 と a 接続ケーブル IC200CBL1xxx | 拡張 入力または出力 接続を断つスタイルを入力する 16ポイント ベースには 個別ナイフスイッチ 各信号の切断 共同ターミナルと そのピンは VersaMaxケーブルコネクタ IC200CHS101 メインが必要です ベース,直接することはできません IC200CHS003 に接続しています | I/O インターポージング リレーベース (交換可能なリレー) (8アンペア,交換可能), 16 この点のリレーは インターポージング・ターミナルは 目的とする 標準で制御される 24 VDC 0.5A ヴァルサマックス出力 モジュール (IC200MDL740 と IC200MDL750 を使って IC200CHS003ベースと IC200CBL1xxxで接続されている). |
| ライフサイクルの状態 | アクティブ | アクティブ | アクティブ | アクティブ |
| フィールド終了型 | 統合された | 統合されていない | 統合されていない | 統合されていない |
| ワイヤリング終了スタイル | コネクタ | 箱 | 箱 | 箱 |
| 切断可能な端末接続器 | N/A | 違う | 違う | 違う |
| 入力電圧 | N/A | すべての離散モジュールはサポートされています. MDL144,244,331,730を除いて そしてMDD840 843 850 | すべての離散モジュールはサポートされています. MDL144,244,331,730を除いて そしてMDD840 843 850 | MDL740 から 24 VDC そしてMDL750 |
| 出力電圧 | N/A | すべての離散モジュールはサポートされています. MDL144,244,331,730を除いて そしてMDD840 843 850 | すべての離散モジュールはサポートされています. MDL144,244,331,730を除いて そしてMDD840 843 850 | 0-125 VDC, 5/24/125 VDC 定数 0-265 VAC (47-63 Hz) 120/240 VAC 名値 |
| ポイントあたりの負荷電流 | N/A | N/A | N/A | 5-265 VAC の 8. 0 A, 5-30 VDC で2.0 A, 31~125 VDC の 0.2 A (交換可能なシューズ) |
| 保護 | N/A | N/A | N/A | 交換可能なフューズ |
| 共通点点 | N/A | N/A | N/A | ポイントごとに隔離 |
| 寸法 (W x H x D) | 66. 8 mm (2. 63 インチ) x 133. 4 mm (5.25インチ) x 70mm (2.75インチ) 含まない DINレールの高さ | 115 mm (4,5 インチ) x 126 mm (0.95 インチ × 65 インチ × 2 インチ) 含まない DINレールの高さ | 115 mm (4,5 インチ) x 126 mm (0.95 インチ × 65 インチ × 2 インチ) 含まない DINレールの高さ | 253.7mm (99.9インチ) x 126mm (4. 95インチ) x 73mm (2. 8インチ) 含まない DINレールの高さ |
| ケーブル | 必要なのは IC200CBL1xxxケーブル | 必要なのは IC200CBL1xxxケーブル | N/A | 必要なのは IC200CBL1xxxケーブル |
