詳細情報 |
|||
| ブランド: | ge | モデル: | IC200MDL744 |
|---|---|---|---|
| 起源: | アメリカ合衆国 | タイプ: | モジュール |
| ハイライト: | ewing機械サーボ モーター,ac サーボ モーター |
||
製品の説明

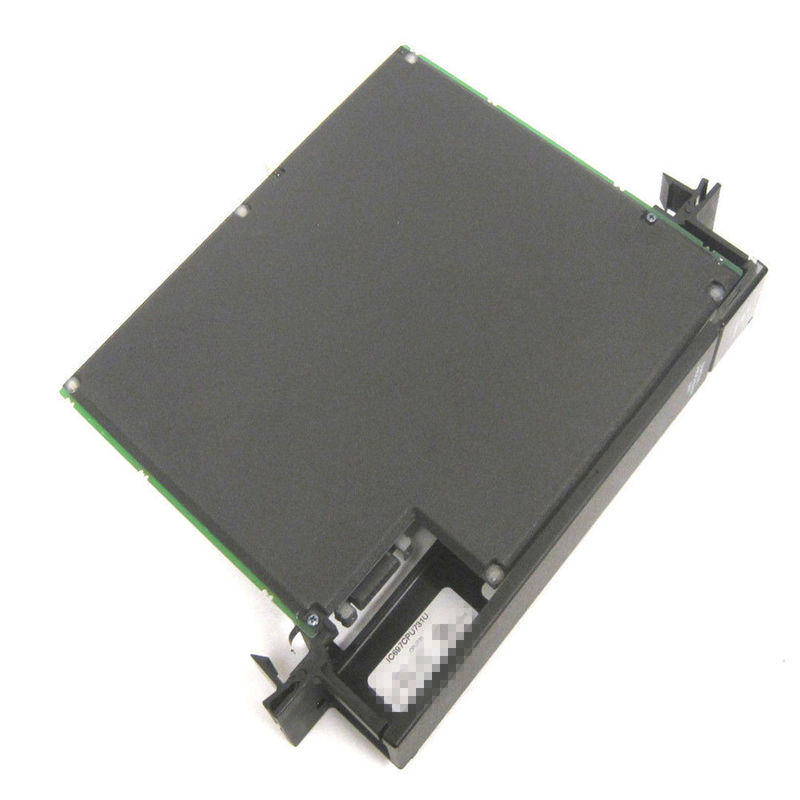

ポイント1点あたり0.5A (16組) 32点 IC200MDL744 GE VersaMax ディスクリート出力モジュール, 5/12/24 VDC ネガティブな論理
| IC200MDL742 | IC200MDL743 | IC200MDL744 | |
| 製品名 | VersaMax ディスクリーート出力モジュール 24 VDC ポジティブ・ロジック 0.5A ESCP 32ポイント |
VersaMax ディスクリーート出力モジュール 5/12/24 VDC ネガティブ・ロジック ポイント (1組) 16ポイント |
VersaMax ディスクリーート出力モジュール 5/12/24 VDC ネガティブ・ロジック ポイント (2組から16) 32ポイント |
| ライフサイクルの状態 | アクティブ | アクティブ | アクティブ |
| 出力電圧 | 18-30 VDC,24 VDC 定数 | 5/12/24 VDC | 5/12/24 VDC |
| ポイント数 | 32 | 16 (1組16名) | 32 (16 人組) |
| チャネル間隔隔 | 違う | 違う | 違う |
| ポイントあたりの負荷電流 | ポイントあたり0.5A | ポイントあたり0.5A | ポイントあたり0.5A |
| 入力と出力反応 オン/オフ時間 (ms) |
0.5/0 だった5 | 0.2/10 | 0.2/10 |
| 保護 | 短回路保護 超電流 保護,フリーホイリング・ダイオード (各出力) |
内部シューズがない | 内部シューズがない |
| 共通点点 | 2つのグループ | 1組16人 | 2つのグループ |
| 外部電源 | 18-30 VDC,24 VDC 定数 | 4.75 から 5.25 VDC, 5 VDC 定数 5 VDC-TTLモードでは,10,2 から 30 VDC, 12/24 VDCモードの名値 |
4.75 から 5.25 VDC, 5 VDC 定数 5 VDC-TTLモードでは,10,2 から 30 VDC, 12/24 VDCモードの名値 |
| 負荷電流 | 0,5 A 最大30 VDC (抵抗) 2.0 最大100msの突入力 |
5 VDC-TTL モードでは最大 25 mA 最大30VDCで0.5A 2.0 最大100msの突入力 12/24 VDC モード |
5 VDC-TTL モードでは最大 25 mA 最大30VDCで0.5A 2.0 最大100msの突入力 12/24 VDC モード |
| 5Vのバックプレイス電流 消費量 (mA) |
最大 150 | 最大70 | 最大 140 |
| LED インジケーター | ポイントごとに1つのLEDが個別表示 点オン/オフ状態 (論理側) FLD PWR LEDはフィールドの電力を表示します OK LED はバックプレーンを表示します 力は存在します |
ポイントごとに1つのLEDが個別表示 点オン/オフ状態 (論理側) FLD PWR LEDはフィールドの電力を表示します OK LED はバックプレーンを表示します 力は存在します |
ポイントごとに1つのLEDが個別表示 点オン/オフ状態 (論理側) FLD PWR LEDはフィールドの電力を表示します OK LED はバックプレーンを表示します 力は存在します |
| 寸法 (W x H x D) | 110mm (4,3インチ) x 66.8mm (2.63インチ) x 50 mm (1.956 インチ) 輸送器の高さや 交配接続器 |
110mm (4,3インチ) x 66.8mm (2.63インチ) x 50 mm (1.956 インチ) 輸送器の高さや 交配接続器 |
110mm (4,3インチ) x 66.8mm (2.63インチ) x 50 mm (1.956 インチ) 輸送器の高さや 交配接続器 |
離散出力モジュール
離散出力モジュールは,コンタクター,指示灯などの装置に制御信号を送信し,
2つの状態を持つこともできるリレーを挿入する.モジュールはキャリアベース (IC200CHSxxx) を必要とする.
