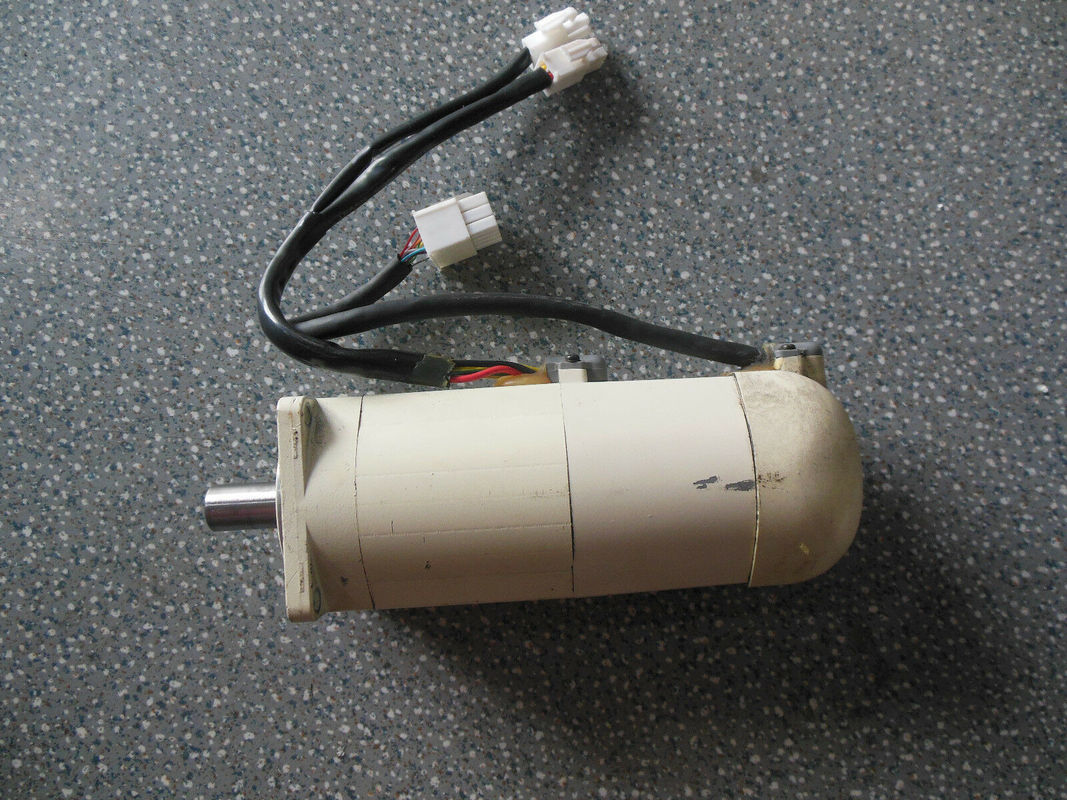

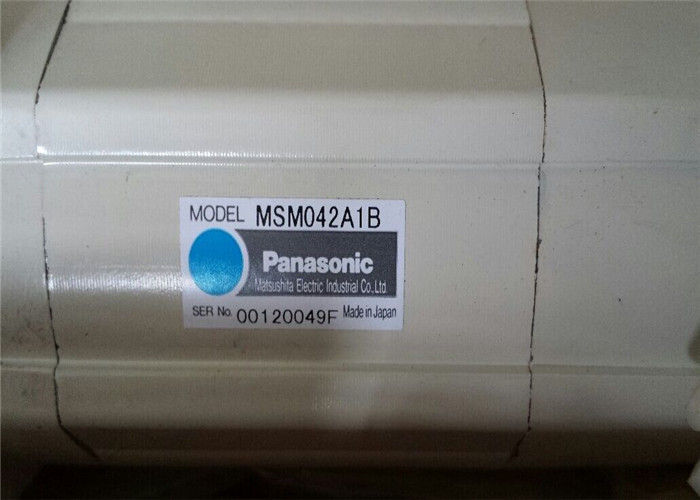

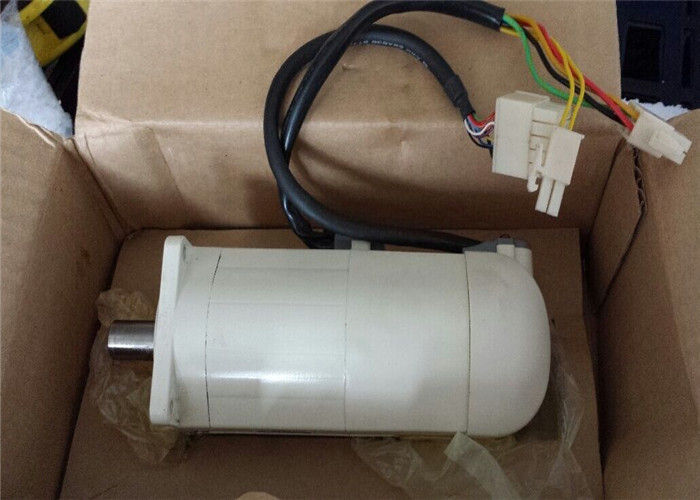

パナソニック工業用サーボモーター MSM042A1B 無料速達便 MSM042A1B
仕様:
カテゴリ モーター、ソレノイド、ドライバ ボード/モジュール
モーター - AC、DC
メーカー パナソニック制御機器販売
シリーズ MINAS A5
パーツ ステータス アクティブ
タイプACモーター
機能 サーボモーター
モータータイプ -
電圧 - 定格 200VAC
回転数 3000回転
トルク - 定格 (oz-in / mNm) 184.1 / 1300
電力 - 定格 400W
エンコーダ タイプ インクリメンタル
サイズ / 寸法 正方形 - 2.362" x 2.362" (60.00mm x 60.00mm)
直径 - シャフト 0.551" (14.00mm)
長さ - シャフトとベアリング 1.181 インチ (30.00mm)
取り付け穴の間隔 2.756" (70.00mm)
結線スタイル ワイヤー リード
特長 キー、オイルシール
減速比 -
トルク - 最大瞬間 (oz-in / mNm) 538.1 / 3800
動作温度 0℃～40℃
承認 CE、CSA、cULus、TUV、UL
重量 3.1 ポンド (1.4kg)
!
その他の優れた製品
| ヤサカワモーター、ドライバーSG- |
三菱自動車 HC-,HA- |
| ウェスティングハウス モジュール 1C-,5X- |
エマーソン VE-,KJ- |
| ハネウェル TC-,TK- |
GE モジュール IC - |
| ファナックモーター A0- |
横河送信機 EJA- |
連絡窓口: アンナ
電子メール: Wisdomlongkeji@163.com
携帯電話: +0086-13534205279
類似製品
MHMA202S1F MHMA302S1F MHMA402S1F
MHMA502S1F MHMA102S1G MHMA152S1G
MHMA202S1G MHMA302S1G MHMA402S1G
MHMA502S1G MHMA102S1H MHMA152S1H
MHMA202S1H MHMA302S1H MHMA402S1H
MHMA502S1H MHMA102S1N MHMA152S1N
MHMA202S1N MHMA302S1N MHMA402S1N
MHMA502S1N MHMA102S1P MHMA152S1P
MHMA202S1P MHMA302S1P MHMA402S1P
MHMA502S1P MHMA102S1Q MHMA152S1Q
MHMA202S1Q MHMA302S1Q MHMA402S1Q
MHMA502S1Q MHMA102S1R MHMA152S1R
MHMA202S1R MHMA302S1R MHMA402S1R
序章：
パワー、スピード、エンクロージャーでモーターを注文したことがありますか?POはおそらく「5馬力、1,800 rpm、TEFC」と言っています。
新しいモーターのネームプレートには、「HP 5、RPM 1748、エンクロージャー TEFC、Des B、フレーム 184T、アンプ 7.0、
PH 3、HZ 60、Duty Cont、Volts 460、タイプ P、Amb 40 C、SF 1.15、INS CL F、EFF 82.5、PF 80、DE
ベアリング 35BC02JGG30A26、ODE ベアリング 3OBC02JGG3OA26."
モーターの定格が 1,800 rpm ではないという理由で、モーターを拒否する必要がありますか?余分なものは何ですか
ネームプレートの情報 とはどういう意味ですか?手入れする？答えは「たぶん」、「それについては後で議論します」
ちょっと待ってください」と「おそらくそうすべきです」。
モーターの基本性能と取り付けパラメータを定義するには、National Electrical
製造業者協会 (NEMA) は、いくつかの基本設計と寸法パラメータを定義しています。
NEMA 標準 MG 1. これらのパラメータは、モータの銘板にコード化されています。
あなたが受け取ったものの基本的な定義。メーカーは、追加情報を含めることがよくあります。
いくつかの主要なモーター機能をさらに定義します。
セクション MG 1-10.40、「中型単相および多相誘導用の銘板マーキング
Motors」は、NEMA 規格の「次の最小量の情報は、
単相および多相誘導電動機のすべての銘板に記載されています。略語については、
MG 1-1.80 を参照してください。」
※メーカー型式とフレーム指定
*馬力出力。
*タイムレーティング。(MG 1-10.36 を参照。)
* モーターが設計されている最大周囲温度。(MG 1-12.43 の注記 I を参照してください。)
※絶縁方式指定。
* 定格負荷での RPM。
* 周波数。
*フェーズ数。
※定格負荷電流です。
* 電圧。
* ロックされたローター kVA のコード文字。(MG 1-10.37 を参照。)
※中型モーターのデザインレターです。(MG 1-1.16 を参照してください。)
* MG 1- 12.55 で要求される場合の NEMA 公称効率
※1.0以外はサービスファクター。
