商品の詳細:
お支払配送条件:
|
| ブランド: | 松下電器産業 | 型式番号: | MSMA082A1F |
|---|---|---|---|
| 生産国: | 日本 | タイプ: | 産業サーボ ドライブ |
| 受渡し時間: | 2-3Days | 評価されたREV: | 3000r/m |
| 評価されたFreq: | 200HZ | 定格出力: | 0.75kw |
| 入力: | 116V 43A | 力: | 750W |
| ハイライト: | ACサーボ パック,AC サーボ ドライブ |
||

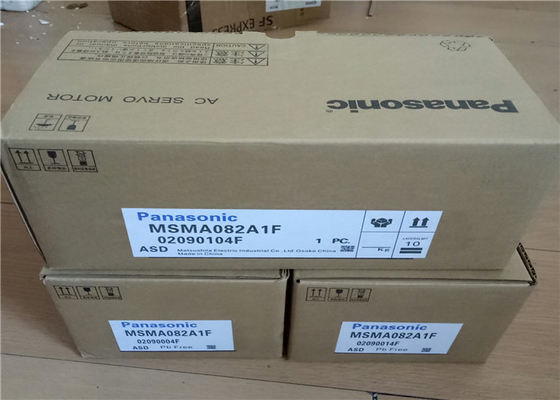

MSMA082A1F松下電器産業MSDミナスACサーボ モーター運転者3000r/m、0.75kw、200Hz、116V、
詳しい製品の説明
| ブランド | 松下電器産業 |
| 生産国 | 日本 |
| 型式番号 | MSMA082A1F |
速い細部
評価されたREV 3000r/m
評価されたFreq 200Hz
定格出力0.75KW
入力 116V
指定:
| 項目 | 指定 | |||
|---|---|---|---|---|
| 入力パワー | 100ボルト | 主要な回路 | 単一フェーズ100 V + 10% - 15% ~120 V + 10% - 15% 50のHz/60のHz | |
| 制御回路 | 単一フェーズ100 V + 10% - 15% ~120 V + 10% - 15% 50のHz/60のHz | |||
| 200ボルト | 主要な回路 | フレームへの Dフレーム |
Single/3段階200 V + 10% - 15% ~240 V + 10% - 15% 50のHz/60のHz | |
| Eフレーム、 Fフレーム |
Single/3段階200 V + 10% - 15% ~240 V + 10% - 15% 50のHz/60のHz | |||
| 制御 回路 |
フレームへの Dフレーム |
単一フェーズ200 V + 10% - 15% ~240 V + 10% - 15% 50のHz/60のHz | ||
| Eフレーム、 Fフレーム |
単一フェーズ200 V + 10% - 15% ~240 V + 10% - 15% 50のHz/60のHz | |||
| 環境 | 温度 | 周囲温度:55 ˚Cへの0の˚C （凍結から自由な） 保管温度:– 20 ˚Cへの65 ˚C （Max.temperatureの保証:condensation*1）から72時間80 ˚C自由 |
||
| 湿気 | 操作および貯蔵両方:20%年から85% RH （凝縮*1）から自由な | |||
| 高度 | 低くより1000のm | |||
| 振動 | 5.88 m/s2またはより少し、10のHzから60のHz | |||
| 制御方式 | IGBT PWMの正弦波ドライブ | |||
| エンコーダーのフィードバック | 23ビット（8388608決断）絶対エンコーダー、7ワイヤー連続 *増加システムとしてプロダクトを使用して（ないmulti-turnデータを使用して）、絶対エンコーダーのための電池を接続してはいけない時。その代り、セット変数Pr0.15への[1] （デフォルト）。 |
|||
| 外的なスケールのフィードバック | A/B段階、初期設定信号のdefferential入力。 シリアル通信 スケールを支える製造業者: FagorのオートメーションS.Coop。、Magnescale Co.、Ltd.、Mitutoyo Corporation Nidec Sankyo Corporation、Renishaw plc |
|||
| 平行入力/出力のコネクター | 制御信号 | 入力 | 一般目的の10の入力 一般目的の入力の機能は変数によって選ばれる。 |
|
| 出力 | 一般目的の6出力 一般目的の出力の機能は変数によって選ばれる。 |
|||
| アナログ信号 | 入力 | 3つの入力（16ビットA/D:1つの入力、12ビットA/D:2つの入力） | ||
| 出力 | 2出力（アナログのモニター:2出力） | |||
| パルス信号 | 入力 | 2つの入力（Photo-couplerの入力、ライン受信機の入力） 開いたコレクターおよび両方ライン・ドライバ インターフェイス接続することができる。 高速ライン・ドライバ インターフェイス接続することができる。 |
||
| 出力 | 4出力（ライン・ドライバ:3出力、開いたコレクター:1出力） エンコーダーのためのライン・ドライバの出力（A/B/Z信号）またはZかEXZ信号のために利用できるまた外的なフィードバックの脈拍（EXA/EXB/EXZ信号）の開いたコレクター出力脈打つ。 |
|||
| コミュニケーション 機能 |
USB | 変数設定または状態の監視のためのコンピュータに接続するべきUSBインターフェイス。 | ||
| RS232 | 1:1コミュニケーション | |||
| RS485 | 1:nコミュニケーション（最高の31） | |||
| 安全関数 | 熱心なコネクターは機能安全に提供される。 | |||
| フロント・パネル | （1） 5つのキー （2） LED （6ディジット） |
|||
| 再生 | フレーム、B、-フレーム:作り付けの再生抵抗器（唯一の外的な抵抗器） FフレームへのCフレーム:作り付けの再生抵抗器（外的な抵抗器はまた可能になる。） |
|||
| 動的ブレーキ | Fフレームへのフレーム:組み込み | |||
| 制御モード | 次の7モードの中の切換えは可能になる、 （1）ポジション・コントロール （2）速度制御 （3） Toque制御 （4）位置/速度制御 （5）位置/トルク制御 （6）は制御促進したり/トルク （7）全閉鎖した制御 |
|||
|
項目 |
指定 |
||
|---|---|---|---|
|
操作量 |
（1）入力サーボで |
||
|
制御出力 |
（1）サーボ警報出力 |
||
|
ポジション・コントロール |
操作量 |
（1）偏差のカウンターの明確な入力 |
|
|
制御出力 |
（1）内部位置の出力 |
||
|
脈拍 |
最高。命令脈拍の頻度 |
4）によって増加するライン受信機の入力を使用した場合500のkpps （オプトカプラー インターフェイス）、8 Mpps （ |
|
|
入力パルス信号のフォーマット |
差動入力。変数によって選択可能。 |
||
|
電子ギヤ |
適当な計量の比率:時1/1000から8000回 |
||
|
フィルターを滑らかにすること |
第一次遅れフィルターかもみのタイプ フィルターは命令入力に適応可能である |
||
|
アナログ |
トルクの限界命令入力 |
陽性および負の方向両方のための個々のトルクの限界は可能になる。 |
|
|
正方向送りの入力にトルクを与えなさい |
アナログ電圧はトルクの正方向送りの入力として使用することができる。 |
||
|
2程度の自由制御 |
利用できる |
||
|
Anti-vibration制御 |
利用できる |
||
|
負荷変化の抑制機能 |
利用できる |
||
|
速度制御 |
操作量 |
（1）内部コマンドの速度の選択の入力 |
|
|
制御出力 |
（1）速度の同時発生の出力 |
||
|
アナログ |
速度命令入力 |
アナログ電圧の速度命令入力は可能である。スケールの設定および命令極性は変数によって変わる。（6 V/Ratedの回転速度:デフォルト） |
|
|
トルクの限界命令入力 |
陽性および負の方向両方のための個々のトルクの限界は可能になる。 |
||
|
正方向送りの入力にトルクを与えなさい |
アナログ電圧はトルクの正方向送りの入力として使用することができる。 |
||
|
内部速度命令 |
内部8つの速度を転換することは命令入力によって可能になる。 |
||
|
ソフト開始/機能 |
加速および減速の個々の組み立ては0 sから10 s/1000 r/min.のと、Sigmoid加速/また減速可能になる可能になる。 |
||
|
速度のゼロ クランプ |
内部速度命令は速度ゼロ クランプ入力との0に締め金で止めることができる。 |
||
|
2程度の自由制御 |
利用できる |
||
|
トルク制御 |
操作量 |
速度ゼロ クランプ入力、トルク命令印の入力、制御モードスイッチ入力。 |
|
|
制御出力 |
（1）速度の同時発生の出力 |
||
|
アナログ |
命令入力にトルクを与えなさい |
アナログ電圧の命令入力にである可能トルクを与えなさい。スケールの設定および命令極性は変数によって変わる。（3 V/ratedのトルクのデフォルト） |
|
|
制限速度機能 |
変数の制限速度の価値は可能になる。 |
||
|
全閉鎖した制御 |
操作量 |
（1）偏差のカウンターの明確な入力 |
|
|
制御出力 |
（1）内部位置の出力 |
||
|
脈拍 |
最高。命令脈拍の頻度 |
4）によって増加するライン受信機の入力を使用した場合500のkpps （オプトカプラー インターフェイス）、8 Mpps （ |
|
|
入力パルス信号のフォーマット |
差動入力。変数によって選択可能。 |
||
|
電子ギヤ |
適当な計量の比率:時1/1000から8000回 |
||
|
フィルターを滑らかにすること |
第一次遅れフィルターかもみのタイプ フィルターは命令入力に適応可能である |
||
|
アナログ |
トルクの限界命令入力 |
陽性および負の方向両方のための個々のトルクの限界は可能になる。 |
|
|
正方向送りの入力にトルクを与えなさい |
アナログ電圧はトルクの正方向送りの入力として使用することができる。 |
||
|
外的なスケールの範囲の配置 |
時1/40から1280回 |
||
|
2程度の自由制御 |
利用できる |
||
|
Anti-vibration制御 |
利用できる |
||
|
公有地 |
自動調整 |
負荷慣性は制御装置によって与えられる命令に従って作動するモーターの運転の状態によってリアルタイムに支援ソフトウェア「PANATERM」をセットアップするために識別され。利益は剛性率の設定に従って自動的に置かれる。 |
|
|
エンコーダーのフィードバックの脈拍の分割 |
あらゆる価値の可能にされるセットアップしなさい（エンコーダーの脈拍の計算は最高。である）。 |
||
|
保護機能 |
ハード エラー |
過電圧、不足電圧、超過速度、積み過ぎ、過熱、過電流 |
|
|
ソフト エラー |
余分な位置の偏差、命令脈拍部の間違い、EEPROMの間違い等。 |
||
|
警報データ トレース バック |
警報データの遡ることは利用できる |
||
次は新しいドライブ モデルのいくつか、であり、使用される貯蔵される:
| MSDA3A3A1A | MSDA5A3A1A | MSDA013A1A |
| MSDA023A1A | MSDA043A1A | MSDA083A1A |
| MDDA103A1A | MDDA153A1A | MDDA203A1A |
| MDDA253A1A | MDDA303A1A | MDDA353A1A |
| MSDA403A1A | MSDA503A1A | MSD023A1XXV |
| MSDA083A1XXV | MSD043A1X | MSDA043D1A |
| MQDA043A1A | MUDS043A1A | MUDS023A1A |
| MUDS083A1A | MUMS082A1E0S | MUDS083A1M |
| MUMA012P1T | MUMA022P1T | MUMA042P1T |
| MUMA042P1S | MUMA012P1S | MUMA022P1S |
| MUMS082P1S | MSDA043A1XXV | MSDA013A1XXV |
| MKDET1505P | MLDET2310P | MUMA082P1T |
| MLDET2510P | MKDET1310P | MUMS042A1AOS |
| MSM041A211 | MQMA042A1E | MSMA022P1A |
| MSM042P1B | MSM042AJB | MSM011P1N |
| MQMA022S2P | MSM012AJA | MSM012P1F |
| MDMA152S1C | MSM042AJA | MQMA012C2P |
| MSMA022A1B | MSM021DJE | MSD043A1X |
| MSD043A1XX | MSM042A1A | MSM5AZA1B |
| MUMS012C2U1S | MUMS012A1F0S | MSMZ082A1B |
| MSD013A1XX | MSM012A1A | MSMA012C1A |
| MSDA013D1A | MSMA5AZS1A | MQMA012P1B |
| MSMD042P1T | MUMS022A1B0S | MFM082A1C |
| MQMA042A1E | MSMA022C1A | MSMA022C1E |
