| 起源の場所: | フランス |
| ブランド名: | Schneider |
| 証明: | CE |
| モデル番号: | TSXASZ200 |

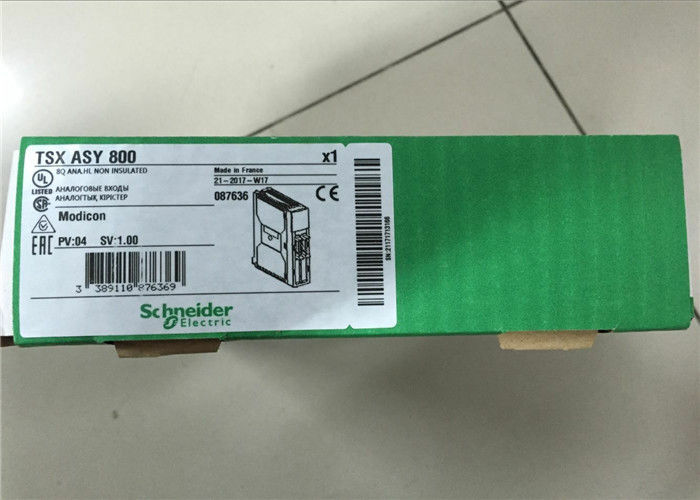

TSXASY800 シュナイダー・エレクトリック アナログ出力モジュール モディコン プレミアム 8O マルチレンジ
TSXASY800は,シュナイダー・エレクトリックが製造するプレミアムシリーズプログラム可能な論理コントローラ (PLC) モジュールで,産業自動化におけるコア制御機器に属しています.
| 製品範囲 |
モディコン・プレミアム・オートメーションプラットフォーム
|
|
|---|---|---|
| 製品または部品の種類 |
アナログ出力モジュール
|
|
| アナログ出力番号 |
8
|
|
| アナログ出力タイプ |
電流: 0~20mA
電流: 4...20 mA 電圧: +/- 10 V |
|
| アナログ/デジタル変換 |
13ビット+サイン+/- 10V
13ビット 0...20mA 13ビット 4...20mA |
| 変換時間 |
5 ms
|
|
|---|---|---|
| 測定解像度 |
1.28 mV +/- 10 V
2.56 μA 0...20 mA 2.56 μA 4...20 mA |
|
| 電気接続 |
1 SUB-D 25 コンネクタ
|
|
| 測定誤差 |
0.14 % 全スケール +/- 10 V 25 °C
0.21 % 全スケール 0~20 mA 25 °C 0全スケールの21% 4...20 mA 25 °C 0.28% 全スケール +/- 10 V 0...60 °C 0全スケールの52% 0~20mA 0~60°C 0全スケールの52% 4...20 mA 0...60 °C |
|
| チャンネル間の隔離 |
共通点
|
|
| チャンネルとバスの隔離 |
1000Vrms
|
|
| チャンネルと地面間の隔離 |
1000Vrms
|
|
| 保護タイプ |
ショート・サーキット保護
超負荷保護 |
|
| 出力電圧制限 |
<= 30V
|
|
| 負荷阻害 オーム |
< 600オーム 0...20mA
< 600オーム 4...20mA > 1000オーム +/- 10V |
|
| 最大負荷誘導力 |
300 μH
|
|
| 最大負荷容量 |
0.1 μF
|
|
| 標識 |
CE
|
|
| 現在の消費量 |
5VDCで200mA
24 V DC で 300 mA |
|
| モジュール形式 |
スタンダード
|
|
| 端末の説明 PLC n°1 |
(16)OUT_ANA_CUR#1
(13)IN_ANA_STD# (24)OUT_ANA_VOLT#7 (8)OUT_ANA_CUR#4 (20) OUT_ANA_COM#4 (1)OUT_ANA_VOLT#0 (17)OUT_ANA_COM#2 について (4) OUT_ANA_VOLT#2 (9)OUT_ANA_COM#5 (11)OUT_ANA_CUR#6 (19)OUT_ANA_CUR#3 PW_NEG# (25)OUT_ANA_CUR#7 (3) OUT_ANA_COM#1 (12)OUT_ANA_COM#7 (5)OUT_ANA_CUR#2 (6) OUT_ANA_COM#3 について (15)OUT_ANA_VOLT#1 (18) OUT_ANA_VOLT#3 (22)OUT_ANA_CUR#5 (10)OUT_ANA_VOLT#6 PW_POS# (14)OUT_ANA_COM#0 (23)OUT_ANA_COM#6 (2)OUT_ANA_CUR#0 (7)OUT_ANA_VOLT#4 (21)OUT_ANA_VOLT#5 |
| 基準 |
93/68/ΕΟΚ
CSA C22.2 No 213 クラスI 部門2 グループA CSA C22.2 第142号 73/23/ΕΟΚ CSA C22.2 No 213 クラスI 部門2 グループB 89/336/ΕΟΚ CSA C22.2 No 213 クラスI 部門2 グループD UL 508 IEC 61131-2 92/31/EEC について CSA C22.2 No 213 クラスI 部門2 グループC |
|
|---|---|---|
| 製品認証 |
BV
RINA DNV LR ABS RMRS GL |
|
| 動作のための環境空気の温度 |
0~60 °C
|
|
| 貯蔵用の環境気温 |
-25〜70 °C
|
|
| 相対湿度 |
10~95% コンデンサなし
貯蔵用コンデンサなしで5~95% |
|
| 操縦高度 |
0...2000メートル
|
|
| 保護治療 |
TC
|
|
| IP 保護度 |
IP20
|
|
| 汚染度 |
2
|
| 保証 |
18ヶ月
|
|---|
