| 起源の場所: | フランス |
| ブランド名: | Schneider |
| 証明: | CE |
| モデル番号: | TSX3721101 |

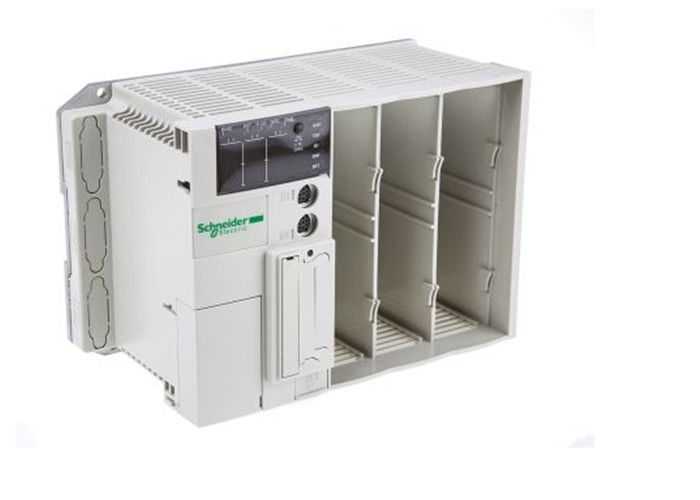

TSX3721101 Schneider Electric Modicon TSX Micro オートメーションプラットフォーム 37 21 22 PLC
| 製品シリーズ |
Modicon TSX Micro オートメーションプラットフォーム
|
|
|---|---|---|
| 製品またはコンポーネントの種類 |
モジュール式ベースコントローラー
|
|
| 一次電圧 |
100...240 V 90…264 V AC
|
|
| 入力電流 |
2 mA 60 A
|
|
| マイクロブレークに対する耐性 |
20 ms
|
|
| 出力電流 |
0.5 A
|
| スロット数 |
3
|
|
|---|---|---|
| 統合接続タイプ |
1つのシリアルリンク (TER/AUX) Uni-Telway 19.2 kbit/s
1つのModbus Modbus RTU 19.2 kbit/s |
|
| リアルタイムクロック |
あり
|
|
| メモリの説明 |
フラッシュ 15 Kwords データ
内部RAM 20 Kwords データ 内部RAM (PCMCIAカード付き) 128 Kwords プログラムとデータ 内部RAM 128 Kwords データストレージ |
|
| オブジェクト領域の最大サイズ |
128 %KWi 定数ワード
256 %Mi 1 %MWi 内部ワード |
|
| 命令ごとの実行時間 |
0.13 µs ブール値 (PCMCIAカードなし)
4.5 µs 算術 REAL 浮動小数点 (PCMCIAカードなし) 0.19 µs ブール値 (PCMCIAカードあり) 4.5 µs 算術 REAL 浮動小数点 (PCMCIAカードあり) |
|
| 1 K命令の実行時間 |
5.88 100 % ブール値 (PCMCIAカードなし)
0.27 65 % ブール値と 35 % 数値 (PCMCIAカードなし) 4 100 % ブール値 (PCMCIAカードあり) 0.266 65 % ブール値と 35 % 数値 (PCMCIAカードあり) |
|
| アプリケーション構造 |
16個のイベントタスク
1つのマスタタスク 1つの高速タスク |
|
| システムオーバーヘッド |
マスタタスクの場合1.6 ms
|
|
| 保護の種類 |
過負荷保護
短絡 |
|
| 総有効二次電力 |
16 W
|
|
| 電磁両立性 |
IEC 1000-4-2レベル3に準拠した静電放電
IEC 1000-4-3レベル3に準拠した電磁界イミュニティ試験 IEC 1000-4-4レベル3に準拠した高速過渡現象に対する耐性 IEC 1000-4-5に準拠したインパルス波に対するイミュニティ IEC 1000-4-12に準拠した減衰振動波 IEC 61131-2に準拠した電磁干渉に対するイミュニティ |
| 動作時の周囲空気温度 |
0…60 °C
|
|
|---|---|---|
| 保管時の周囲空気温度 |
-25…70 °C
|
|
| 相対湿度 |
動作時、結露なしで10…95 %
動作時、結露なしで5…95 % |
|
| 動作高度 |
0...2000 m
|
|
| 幅 |
341.4 mm
|
|
| 高さ |
151 mm
|
|
| 奥行き |
152 mm
|
|
| 正味重量 |
1.72 kg
|
| REACh規則 |
REACh宣言
|
|
|---|---|---|
| EU RoHS指令 |
プロアクティブなコンプライアンス (製品はEU RoHSの法的範囲外)
EU RoHS宣言 |
|
| 水銀フリー |
はい
|
|
| RoHS除外情報 |
はい
|
|
| 中国RoHS規則 |
中国RoHS宣言
|
|
| WEEE |
製品は、特定の廃棄物収集に従い、欧州連合市場で廃棄する必要があり、ゴミ箱に捨ててはなりません
|
