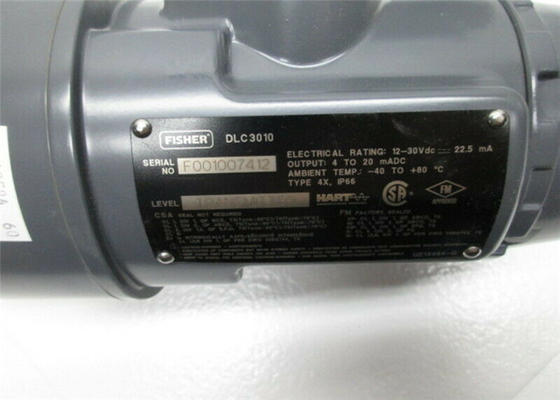

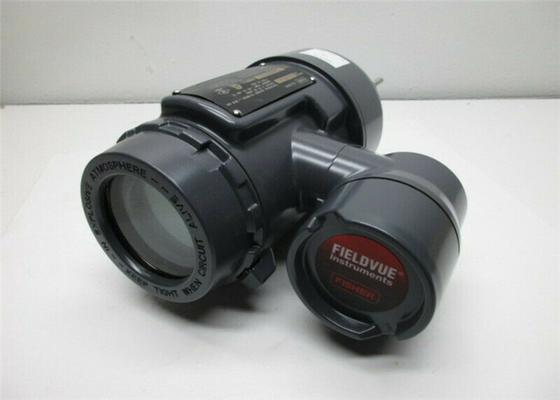

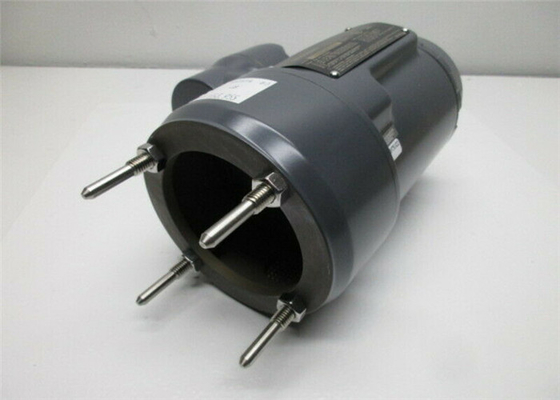

Fihser DLC3010の雄鹿249Wデジタルの液面調節器12~30V DC

フィッシャーFIELDVUE DLC3010のデジタル液面調節器はあなたのプロセス操作に重大な情報への容易なアクセスを得るのを助ける。
475か375の分野の伝達者を使用してプロセス、器械、またはセンサーについての情報を集めなさい。DLC3010デジタル液面調節器はDeltaVシステムとのアナログまたは雄鹿のデジタル信号 モードで使用することができる。

指定
DLC3010デジタル液面調節器のための指定は表1-1で示されている。249センサーのための指定は表1-3で示されている。分野の伝達者のための指定はプロダクトで見つけることができる
分野の伝達者のためのマニュアル。
関連文書
と関連している情報を含んでいる他の文書
DLC3010デジタル液面調節器および249台のセンサー
下記のものを含みなさい:
報告11.2:DLC3010 − FIELDVUE DLC3010
デジタル液面調節器（D102727X012）
FIELDVUE DLC3010デジタルの液面調節器
クィック・スタート ガイド（D103214X012）
スマートののFIELDVUEの器械を使用して
雄鹿のループ インターフェイスおよび（彼の） −を監視するため
FIELDVUEを伝えている雄鹿への補足
器械の使用説明書（D103263X012）
雄鹿コミュニケーション−のための可聴周波モニター
FIELDVUEを伝えている雄鹿への補足
器械の使用説明書（D103265X012）
おりに入れられたDisplacer 249台のセンサーの使用説明書

（D200099X012）
Cageless 249 Displacerセンサーの指示
マニュアル（D200100X012）
フィッシャー249VS Cageless Displacerセンサー
使用説明書（D103288X012）
249W Cagelessのウエファー様式の水平なセンサー
使用説明書（D102803X012）
口径測定のためのプロセス条件のシミュレーション
フィッシャーの液面調節器および送信機の—
249のセンサーの使用説明書への補足
（D103066X012）
249台のセンサーの指示への補足
マニュアル ボルト トルク情報（D103220X012）
技術的なモノグラフ7:レベルの原動力
そして圧力制御
技術的なモノグラフ18:レベルTrol密度
送信機
技術的なモノグラフ26:指針のための
液体のレベル コントロール装置の選択
これらの文書はあなたのエマーソンから利用できる
プロセス管理の営業所。また私達の訪問
www.Fisher.comのウェブサイト。

特徴
速いアナログの送信機の取り替えのために、器械はデフォルト センサー データだけ、ゼロ・レベル オフセット、差動プロセスSGおよびゼロ/スパンのプロシージャと形成されるかもしれない。
正確な、高利得アナログ-デジタル転換はプロセス変数の小さな変更の測定を可能にする。これは困難な液体レベル、インターフェイス、または密度の適用の使用を可能にする。
内部温度検出器は周囲温度の変更にもかかわらずデジタル液面調節器の堅実なパーフォーマンスを、可能にする。
頻繁に妥協の性能なしで取付けの間にまたは輸送で、負われる暴行に抗するためにデジタル液面調節器の助けに組み込まれている機械安全装置。
分野の配線の関係は電子工学から分かれているコンパートメントにある。これは分野の配線によってハウジングに持って来られるあらゆる湿気から電子工学を保護する。
自己診断法を含んでいるプロセス変数の測定を不正確するかもしれない間違いを検出する。

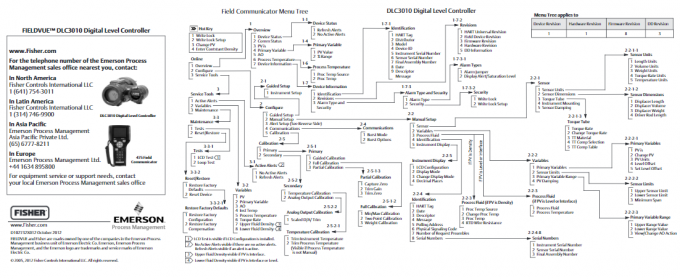

分野の伝達者を使用して、DLC3010デジタル液面調節器との複数の操作を行うことができる。目盛りが付くために形成するために、質問、できる、またはデジタル液面調節器をテストしなさい。雄鹿の議定書を使用して、分野からの情報は制御システムに統合されるか、または単一のループ基礎で受け取ることができる。

DLC3010デジタル液面調節器は直接標準的な空気および電空の水平な送信機を取り替えるように設計されている。デジタルDLC3010
液面調節器はいろいろおりに入れられるおよびcagelssに249台の水平なセンサー取付ける。それらは土台アダプターの使用によって他の製造業者のdisplacerのタイプ水平なセンサーに取付ける。

249台のおりに入れられたセンサー（表1-6を見なさい）
displacerが付いている容器の249、249B、249BF、249C、249Kおよび249Lセンサーのサイド台紙
容器の外のおりの中に取付けられる。（249BFはセンサーをヨーロッパ、中東およびアフリカでだけ利用できるおりに入れた。）
Cageless 249台のセンサー（表1-7を見なさい）
容器に掛かるdisplacerが付いている容器の249BP、249CPおよび249Pセンサーのトップ台紙。
容器に時を過ごすdisplacerが付いている容器の249VSセンサーのサイド台紙。
249Wウエファー式センサーは容器の上にまたは顧客供給されたおりに取付ける。

主要な技術的な変数

電源:12~30V DC;コントローラーに逆の極性の保護がある。（時雄鹿がある

のコントローラー≥17.75V DCの電圧伝達し合うこと）

出力信号:4~20 mA DC （肯定的な方向–レベルの増加、インターフェイス、または密度は出力を作る

増加;負の方向–レベルの増加、インターフェイス、または密度は減少を出力するために作る。）

測定範囲:300mm-2500mm （範囲にまたできなさい）

わずかな圧力:≤42.0Mpa

わずかな直径:顧客の要求としてDN40または

周囲温度:– （≤-30ºCのLCD表示無し時） 40ºCへの+80ºC

実用温度:– 70ºCへの+400ºC

測定の正確さ:0.5%

電源からの影響:電源の電圧が最少と最高の間で変わる時。、出力変更はフル・スケールの0.2%の内に。ある。

LCD表示:出力電流信号、プロセス変数、プロセス温度、パーセントの範囲、トルクの管の回転角度。

中型密度の相違:≥0.08g/cmの³

トルクの管の材料:標準的な構成Inconel 600、かMonel、HasetlloyC-276

ぬらされた材料:顧客の要求として304,316Lまたは

フランジの標準:HG/T20592-2009、顧客の要求としてHG/T20615-2009または

力の記入項目:顧客の要求として2 NPT 1/2 （女性糸）または

耐圧防爆:爆発の分離ExdCT6Ⅱの本質的にExiaの安全なⅡ CT6

保護等級:IP66

警報ジャンパー:プロセス変数の誤りの失敗（例えば、電子モジュールの失敗）への自己診断のため。高低警報のプロセス変数を形成しなさい。
