詳細情報 |
|||
| ブランド: | ge | モデル: | IC693MDL940 |
|---|---|---|---|
| 起源: | アメリカ合衆国 | シリーズ: | シリーズ90-30 |
| 製品タイプ: | リレー出力モジュール | 電圧: | 120/240ボルトAC |
| リレー: | 2つのAmps | 温度: | 摂氏0-60度 |
| 孤立: | 1500ボルト | 最大負荷: | 4つのAmps最高 |
| オン/オフ応答: | 15ミリ秒 | 最初のパワー消費量: | 7つのmilliamps |
| ハイライト: | 30VDCプログラム可能な論理のコントローラー,150Hzはシミュレーター モジュールを入れた,250Ohmsアナログの現在の入力モジュール |
||
製品の説明

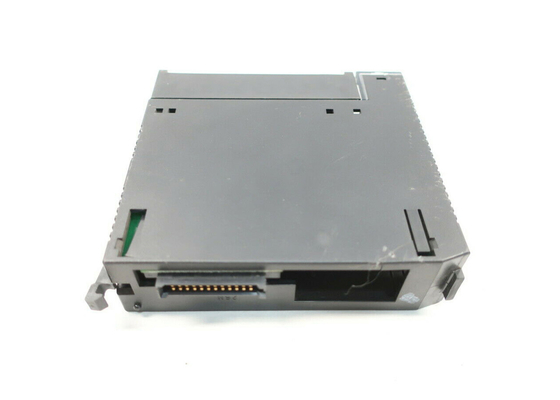

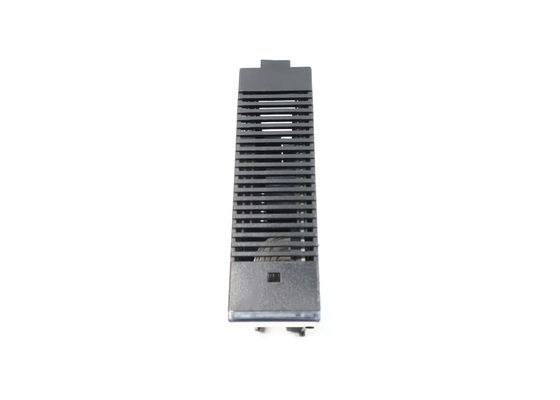

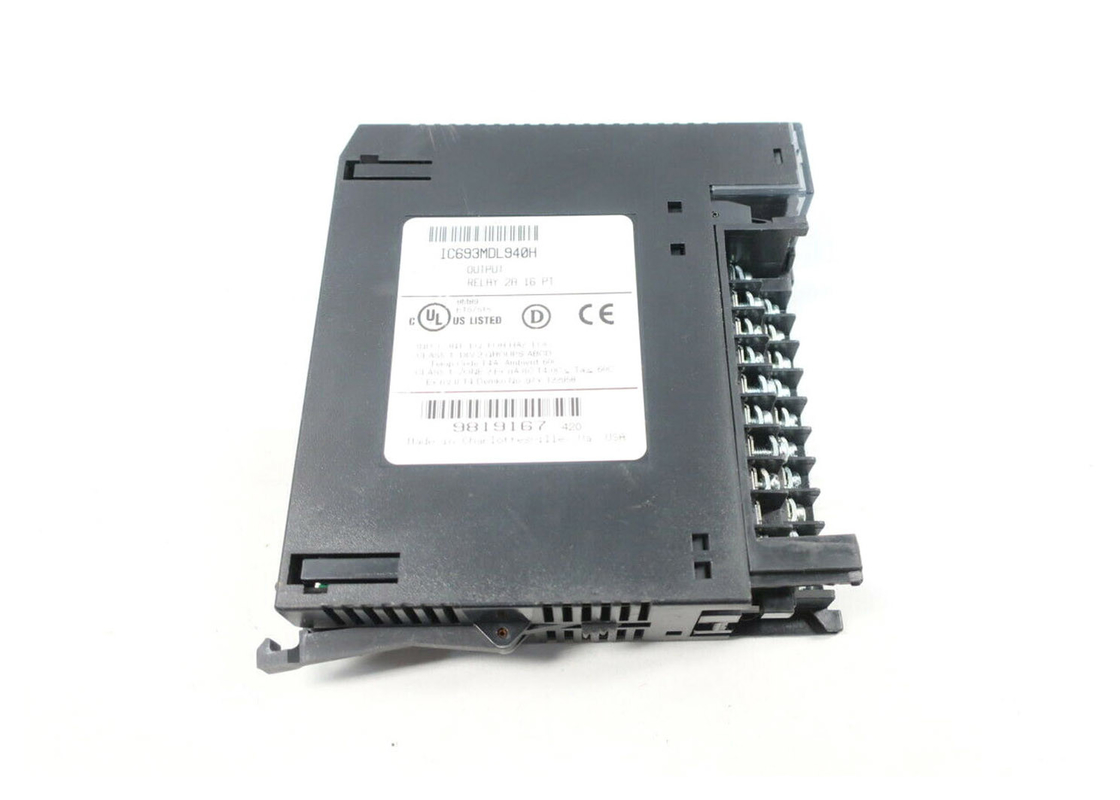

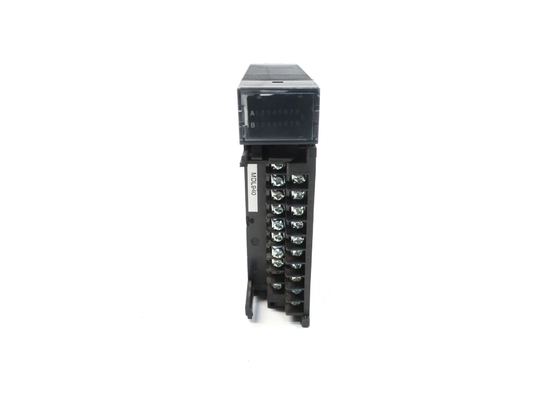

IC693MDL940出力モジュール、電圧範囲5V～30V DC、周波数範囲50Hz～60Hz
技術情報
| 定格電圧 | 24V DC、120/240VAC（公称 - 例外については以下の表を参照） |
| 動作電圧 |
5～30V DC 5～250VAC、50/60Hz |
| モジュールあたりの出力数 | 16（4つのグループ、各4出力） |
| 絶縁: | |
| フィールドからバックプレーンおよびフレームグランドへ |
250VAC連続; 1500VAC 1分間 |
| ポイントツーポイント | 250VAC連続; 1500VAC 1分間 |
| 最大負荷 |
出力あたり最大2アンペア（パイロットデューティ）、コモンあたり最大4アンペア モジュールあたり最大16アンペア |
| 最小負荷 | 10mA |
| 最大突入電流 | 5アンペア |
| オン応答時間 | 最大15ms1 |
| オフ応答時間 | 最大15ms1 |
| 消費電力、すべての出力オン | バックプレーンの5Vバスから7mA、バックプレーンの24Vリレーバスから135mA |
| 1 このモジュールをDC電源IC695PSD040またはPSD140で使用する場合、ソース電圧のドロップアウトがこのモジュールによって認識され、リレーのドロップアウトを引き起こす可能性があるため、特別な注意が必要です。 | |
概要
IC693MDL940モジュールは、GE Fanuc製のリレー出力モジュールです。120/240V ACの定格電圧を持つ16点出力モジュールです。出力負荷を制御するために使用されるSeries 90-30モジュールです。2アンペアのリレー電流の出力スイッチング容量があります。4つのグループがあり、それぞれ4つの出力ポイントがあります。これらの4つのグループにはそれぞれ共通の電源出力端子があります。この産業用リレーユニットは、ソレノイド、インジケーター、モータースターターなど、さまざまな負荷デバイスを制御します。IC693MDL940モジュールは、ホストコントローラーCPUからの15ビットの出力データを処理できます。Proficy Machine Edition構成ソフトウェアを使用して構成できます。リレー回路は、バックプレーンを介して24V DC電源から電力が供給されます。
IC693MDL940モジュールはコンパクトなサイズで、設置面積が小さいです。この出力モジュールはオープンエンクロージャであり、屋内用途でのみ使用してください。通常の動作では、最大動作温度は60℃を超えないようにしてください。IC693MDL940モジュールは、フィールド側とロジック側の間に1500Vの絶縁、グループ間に500Vの絶縁を備えています。リレー出力モジュールは、コモンあたり最大4アンペアの最大負荷電流を処理できます。最小総負荷電流は10アンペアで、最大突入電流は5アンペアです。モジュールのオンとオフの応答時間は15ミリ秒です。モジュールの初期消費電力定格は、バックプレーンのバスからの5V DC電圧で7ミリアンペア、バックプレーンのバスからの24V DC電圧で135ミリアンペアです。
- 質問: IC693MDL940とは何ですか？ 回答:IC693MDL940は、GE Fanuc Series 90-30用の2アンペアリレー出力モジュールです。ユーザーが提供する出力負荷を制御するための16個のノーマリオープンリレー回路を提供します。
- 質問:各回路の出力スイッチング容量は？回答:2アンペア。
- 質問:リレー出力は何を制御できますか？回答:モータースターター、ソレノイド、インジケーターを制御できます。
- 質問:IC693MDL940はどのような電源を使用しますか？回答:IC693MDL940を動作させるための電源は、ユーザーが供給する必要があり、ACまたはDC電源のいずれかです。
- 質問:このモジュールにヒューズはありますか？回答:いいえ
- 質問:IC693MDL940の定格電圧は？回答:24V DCまたは120/240V AC
- 質問:IC693MDL940の動作電圧は？回答:5～30V DCまたは5～250V AC、50/60Hz
- 質問:IC693MDL940が正しく動作しない場合はどうすればよいですか？回答:IC693MDL940が正しく動作しない場合は、製品の修理が必要になる場合があります。
GE 90-30シリーズのIC693MDL940リレー出力の詳細については、データシートマニュアルを参照してください。
