| 起源の場所: | 米国 |
| ブランド名: | GE |
| モデル番号: | IC693ALG221 |

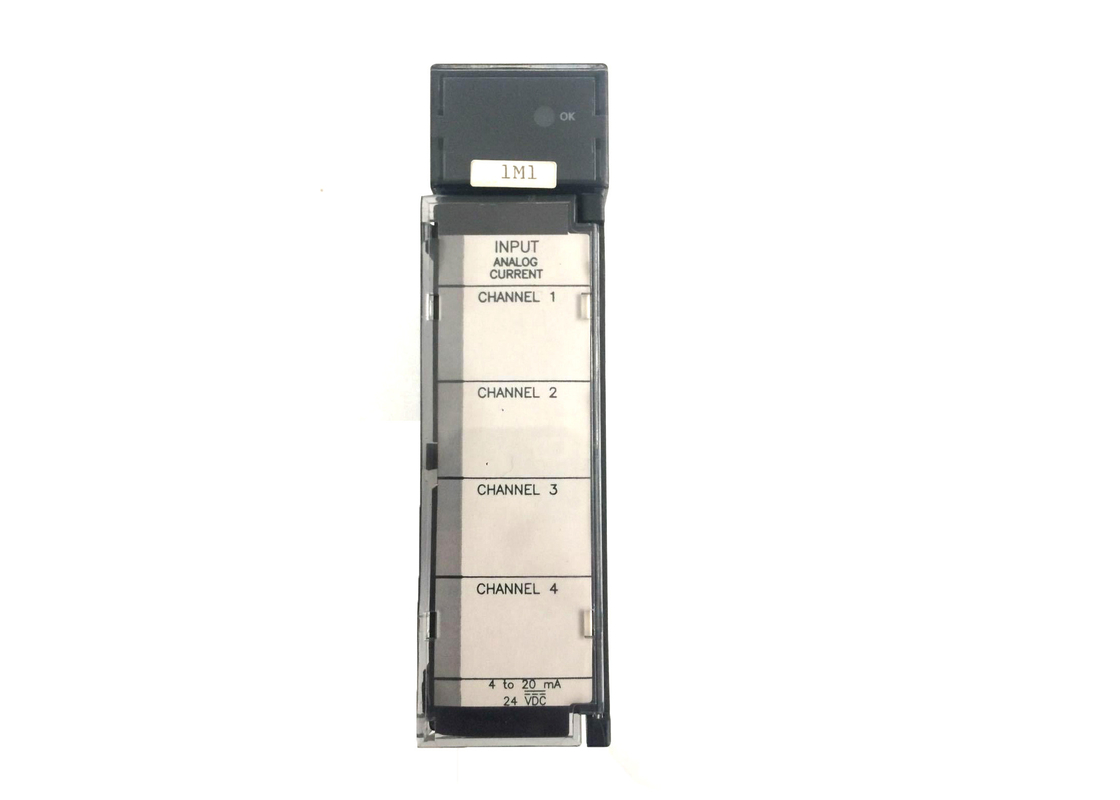

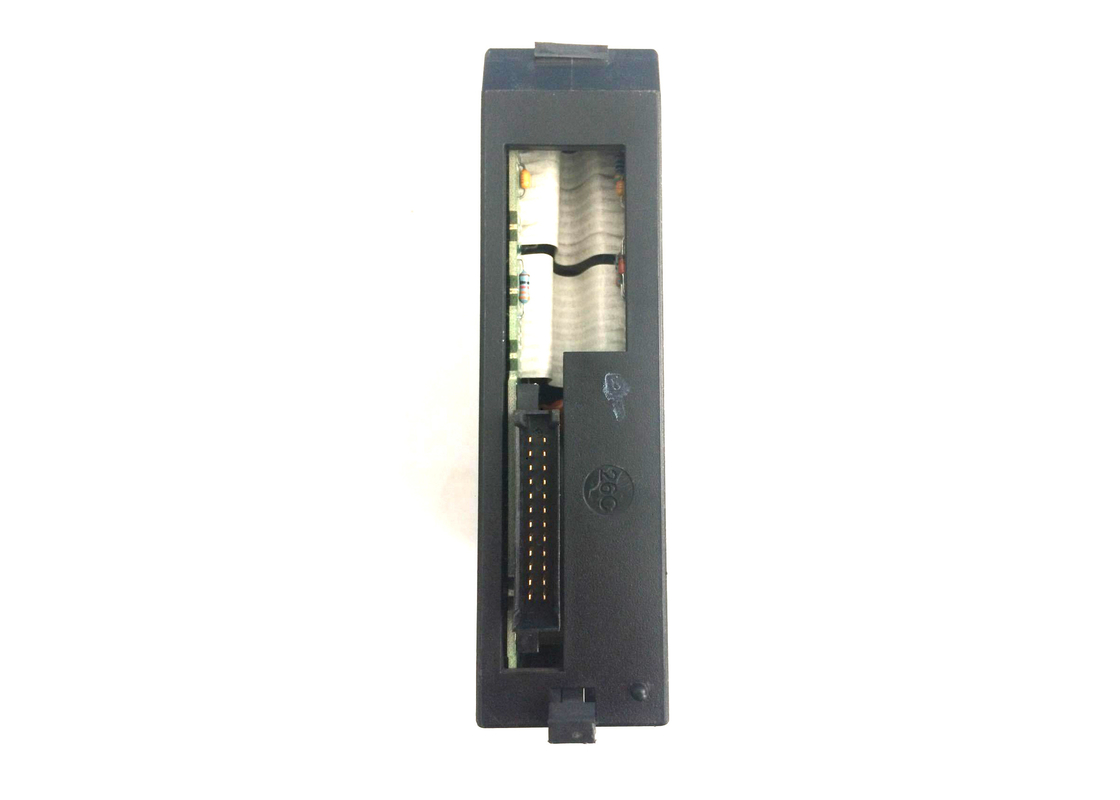

GE FANUC IC693ALG221 アナログ電流入力モジュール 90-30シリーズ プログラム可能な論理コントローラ
IC693ALG221は,シリーズ90-30プログラム可能な論理コントローラのための4つの入力チャネルを持つアナログ電流入力モジュールです.このコントローラのチャネルはそれぞれ,アプリケーションに必要なように,アナログ入力信号をデジタル信号に変換することができる.2つの入力範囲は,スケールされたユーザーデータで4から20mAのデフォルトで利用可能で,4mAは0と20mAは32000のカウントに対応します.I/O 端板にジャンパーが加えられれば,入力範囲は0から20mAに調整され,スケールされたユーザーデータスケールは32000のカウントに対応し,各800のカウントは0に等しい..5 mA このモジュールは,2つの範囲ジャンプ器で装備されています. 1つはチャンネル1-2の 1つ,もう1つはチャンネル3-4の 1つ.
IC693ALG221入力モジュールは,各チャンネルに対して半ミリ秒の変換速度を可能にし,提供された各チャンネルに対して2ミリ秒の更新速度を可能にします.変換された信号の解像度の速さは,選択した範囲のいずれかに12ビットです. % AI ユーザーデータ 16 ビット 2 ′′s コンプリメント形式で登録する.現在のソースを入力に逆転させると,モジュールは範囲の低い端に並行するデータワードを出力します.

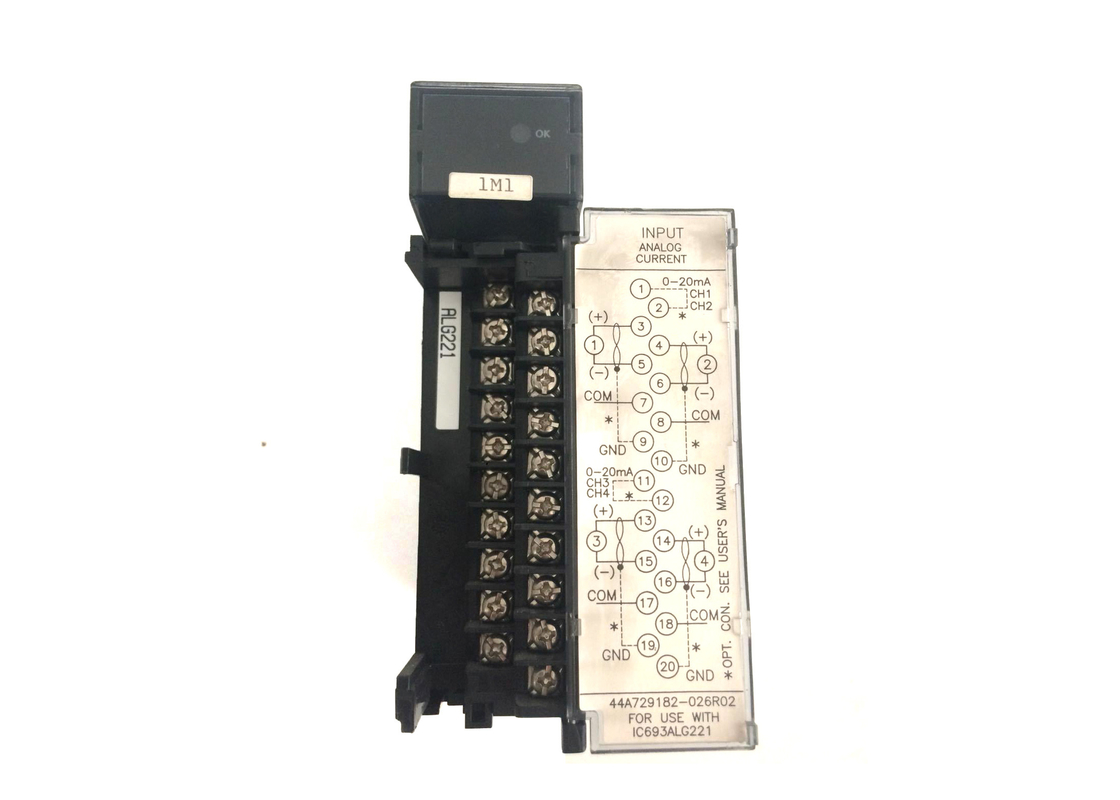

インプット・プロテクションIC693ALG221このモジュールは,外部の騒音からの電気隔離も可能にします.すべてのフィールド接続は,良質の扭曲を必要としますCOM または GND に接続されたシールド機器ケーブル.LED インジケーターは電源の動作を監視します.IC693ALG221 に特有の主要電源は,モジュール用のインバーターを通過する+24 VDC 供給されたPLC電源です.IC693ALG221は, +5 VDC出力から電力を使って隔離回路を動かす.
GE FanucのIC693ALG221入力モジュールは4つの入力付きのアナログ入力モジュールである.GE Fanucシリーズ90-30製品ラインのメンバーである.IC693ALG221入力モジュールの最も一般的な用途の1つは,アナログ入力信号をデジタルアプリケーションで使用できるデジタル信号に変換するために使用することです.この入力モジュールは, 0 から 20 ミリアンプまたは 4 から 20 ミリアンプの 2 つの異なる電流範囲で動作することができます. 4 つの入力チャネルは,更新に約 2 ミリ秒かかります.入力の解像度は4マイクロアンプで 4から20ミリアンプIC693ALG221入力モジュールは,全スケールで0.1%の精度が指定されています.
The GE Fanuc IC693ALG221 analog input module consumes about 25 milliamps of power at a voltage rating of 5 Volts DC and it consumes about 100 milliamps of power at a voltage rating of 24 Volts DC when it is in operation under normal conditions. GE PLC システム内のほぼすべての利用可能なラックにインストールできます. PLC はIC693ALG221入力モジュールに必要な電力を供給します.このモジュールのインプットが1から4の数字でラベルされていますモジュールのオペレーターは,入力モジュールに接続されている2つの範囲ジャンパーで,どのチャンネルを使用したいかを選択できます.範囲ジャンプの1つは入力チャンネル1と2のために,そして他のジャンプは入力チャンネル3と4のために.
| 入力電流範囲 | 4から20mA,0から20mA |
| カリブレーション | 工場で4に校正mカウント毎にA |
| 更新率 | 2msec (全4チャンネル) |
| 解像度は4〜20mA | 4mA (1 LSB = 4)mA) について |
| 解像度は0〜20mA | 5mA (1 LSB = 5)mA) について |
| 絶対 的 精度t | 00.1% 全スケール + 0.1% 読み取り |
| 標準モード電圧 | 200ボルト |
| 線形性 | < 1 最小の重要ビット |
| 孤立 | フィールド側と論理側との間に1500ボルト |
| 共通モード拒否 | DCで > 70db,60Hzで > 70db |
| クロスチャネル拒絶 | > 80db DCから1kHz |
| 入力インペデンス | 250オーム |
| 入力フィルター応答 | 325 Hz |
| 内部電力消費量 | 隔離された24ボルト電源から100mA |
| バックプレンの+5ボルトバスから25mA |
