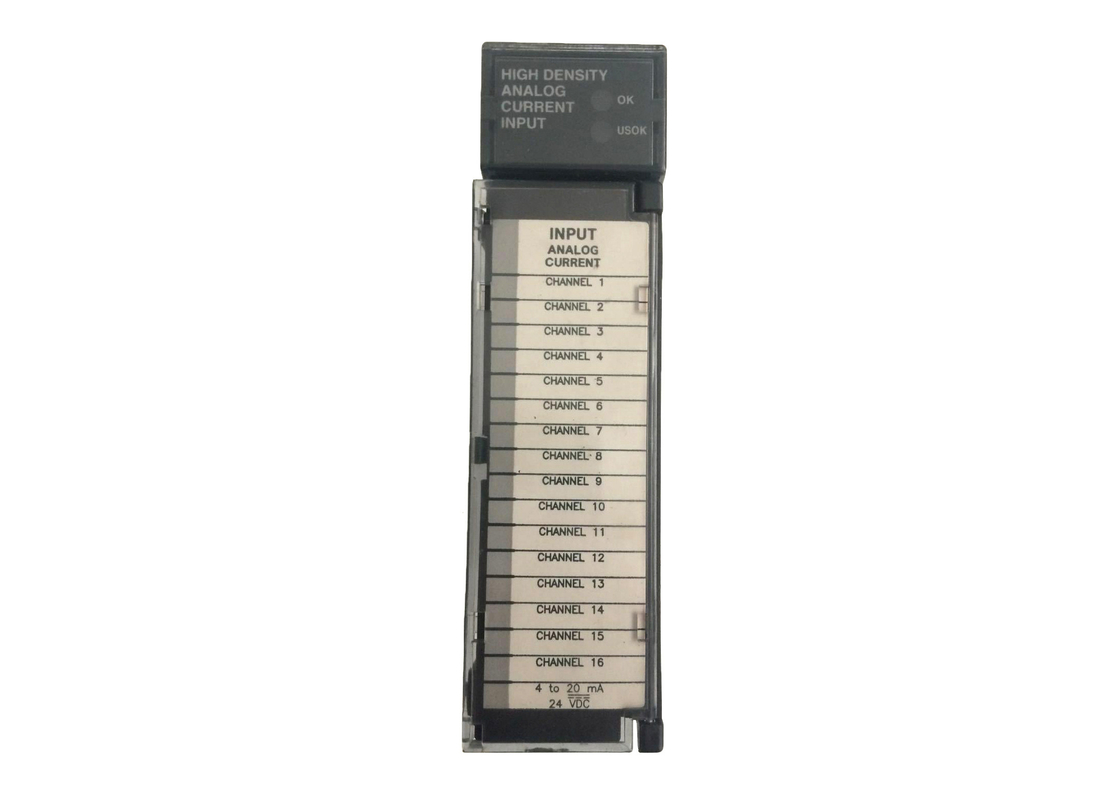

IC693ALG223は,PACSystemsシリーズ90-30 RX3i アナログ電流入力モジュールで,16チャネルを提供しています.モジュールは16個の分離された単端チャンネルを,次の3つの範囲のいずれかに設定できます. 4〜20mA,0〜20mA,または4〜20mA強化.高低アラームの両方が各範囲で入手できます拡張範囲では,IC693ALG223モジュールは,低アラーム制限で設定され,4から20mAのアプリケーションでオープンワイヤの故障検出で入力電流を検出できます.ユーザーによって高アラームアラートも設定できます.このモジュールは,CPUに電源を保持している状態を含む状態を報告します. IC693ALG223は,RX3iまたはシリーズ90-30システムにシリアルコネクタを提供する任意のI/Oスロットで使用できます.
特別にIC693ALG223コントローラーバックプレーンの5VCDバスから120mAを消費する.これはまた,ユーザーから供給される+24VDC供給源から65mAプラス電流ループを必要とします.6 ms の更新速度は,1 分間に 250 VAC の連続または 1500 VAC の隔離で標準です活発なチャネルをスキャンする際,スキャンされるチャネルの数はシリアル順で完了します.アナログ値は変換器の全範囲にスケールされ,工場校正でビット単位でアナログ値を調整する. RX3iラックは,このモジュールに関連付けられたファームウェアのアップグレードをサポートしていますが,90-30ラックは含まれていません. IC693ALG223は,オン,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ,オフ操作とトラブルシューティングにユーザを支援しない.
IC693ALG223モジュールは,GEファヌックが90-30シリーズ製品ラインの一部として製造した16チャネルアナログ電流入力モジュールである.このモジュールは,異なるサポートされている電流範囲間で変換またはデジタルPLC信号にアナログ信号を変換するように設計されている16単端入力チャネルを搭載モジュールは,フィールド側と論理側の間に1500ボルトの隔離電圧があり,通信線内の接地回路を排除するのに役立ちます.GE Fanuc IC693ALG223 アナログ電流入力モジュールは,4から20ミリアンプの3つの入力電流範囲を提供します.この装置は,GEシリーズ90-30PLCで動作するようにテストされ,設計されています.システムにループ電流を供給する外部電源からの電圧の24ボルトDCで65ミリアンプの正規電流で動作します.
GE Fanuc IC693ALG223 16-Channel アナログ入力モジュールは,入力フィルター応答周波数200ヘルツと入力インピーダンスを250オムに搭載している.システムにインストールできるアナログ電流の入力数は4つで, 323つ331CPUで8つのアナログ電流入力と,341CPUと340CPUで12つの入力がインストールできます.このユニットは,高度に敏感なアナログ信号に対処するのに役立ちますモジュールは,レベルセンサー,温度センサー,フローセンサーなどの幅広いセンサーからアナログ入力も受信します.IC693ALG223 アナログ入力モジュールの必要な精度レベルを達成するために,入力チャネルは,電流の4から20ミリアンプで4マイクロアンプの解像度,0から20ミリアンプで5マイクロアンプの解像度があります.
| チャンネル数 | 1から16まで 選択可能 |
| 入力電流範囲 | 0〜20mA,4〜20mA,4〜20mA 強化 (チャンネルごとに選択可能) |
| カリブレーション |
工場校正: 4から20mAの範囲で1回4μA 0〜20mAと4〜20mAでカウント毎に5μA 拡張範囲 |
| 更新率 | アップデート速さ: 6 ms |
| 解像度は420mA | 4 μA (4 μA/bit) |
| 解像度は020mA | 5 μA (5 μA/bit) |
| 解像度420mA強化 | 5 μA (5 μA/bit) |
| 絶対 的 精度1 | ±0.25%全スケール @ 25°C (77°F):指定された動作温度範囲内での全スケールの ±0.5% |
| 線形性 |
< 1 LSB 4から20 mA (4から20 mA範囲) < 1 LSB 100 μA から 20 mA (0 から 20 mA と 4 から 20 mA 強化範囲) |
| 隔離,フィールドからバックプレーン (光学) とフレームグラウンド | 250 VAC連続,1分間1500 VAC |
| 標準モード電圧2 | 0ボルト (単端チャンネル) |
| クロス・チャネル拒絶 | > 70dB DCから1kHz |
| 入力インペデンス | 250W |
| 入力低パスフィルター応答 | 19 Hz |
| 外部の電源電圧範囲 | 20〜30 VDC |
| 外付け電圧のリップル | 10% |
| 内部電力消費量 |
バックプレンの +5 VDC バスから 120 mA 24 VDC の外部ユーザー電源から 65 mA (回路電流に加えて) |
