詳細情報 |
|||
| ブランド: | GE Fanuc | モデル: | IC693ALG442 |
|---|---|---|---|
| シリーズ: | シリーズ90-30 | 製品タイプ: | 組合せモジュール |
| チャネルの数: | 6 | 出力数: | 2 |
| 入力数: | 4 | コネクター ブロック ターミナルの数: | 20 |
| 公称電圧: | DC 24ボルトの | 出力電流: | 0から20のmilliamps、4つから20のmilliamps |
| ハイライト: | 30VDCプログラム可能な論理のコントローラー,150Hzはシミュレーター モジュールを入れた,250Ohmsアナログの現在の入力モジュール |
||
製品の説明

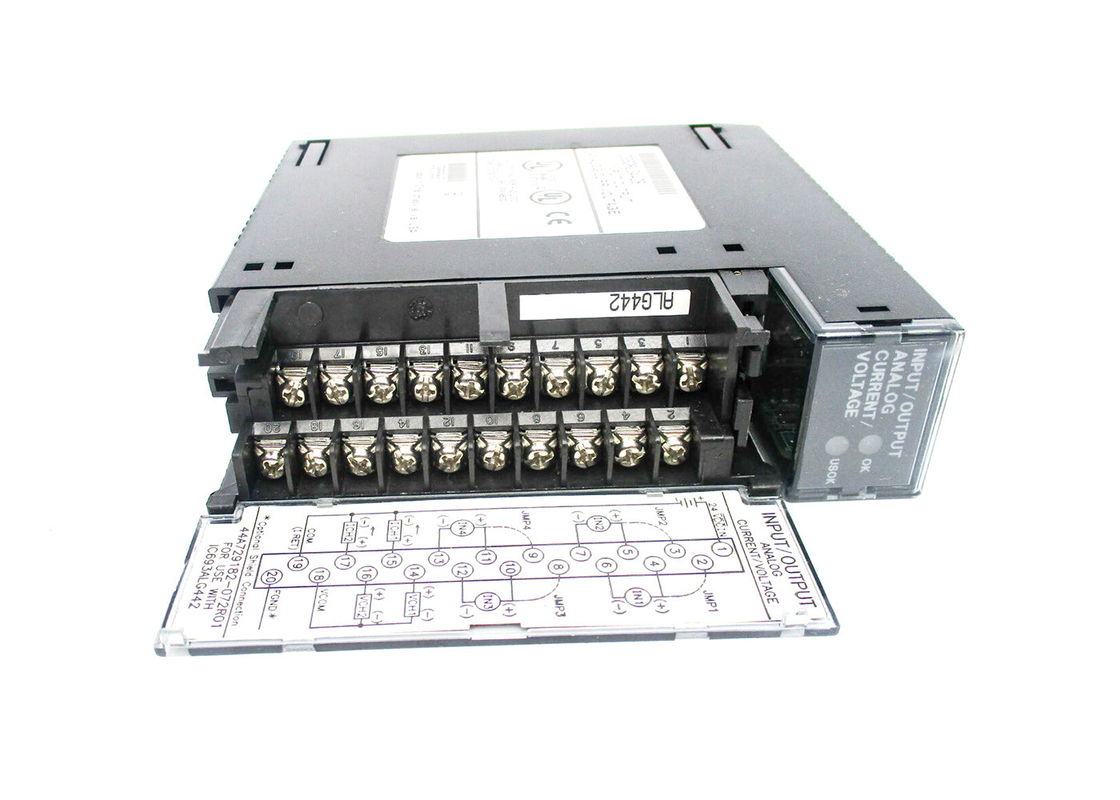

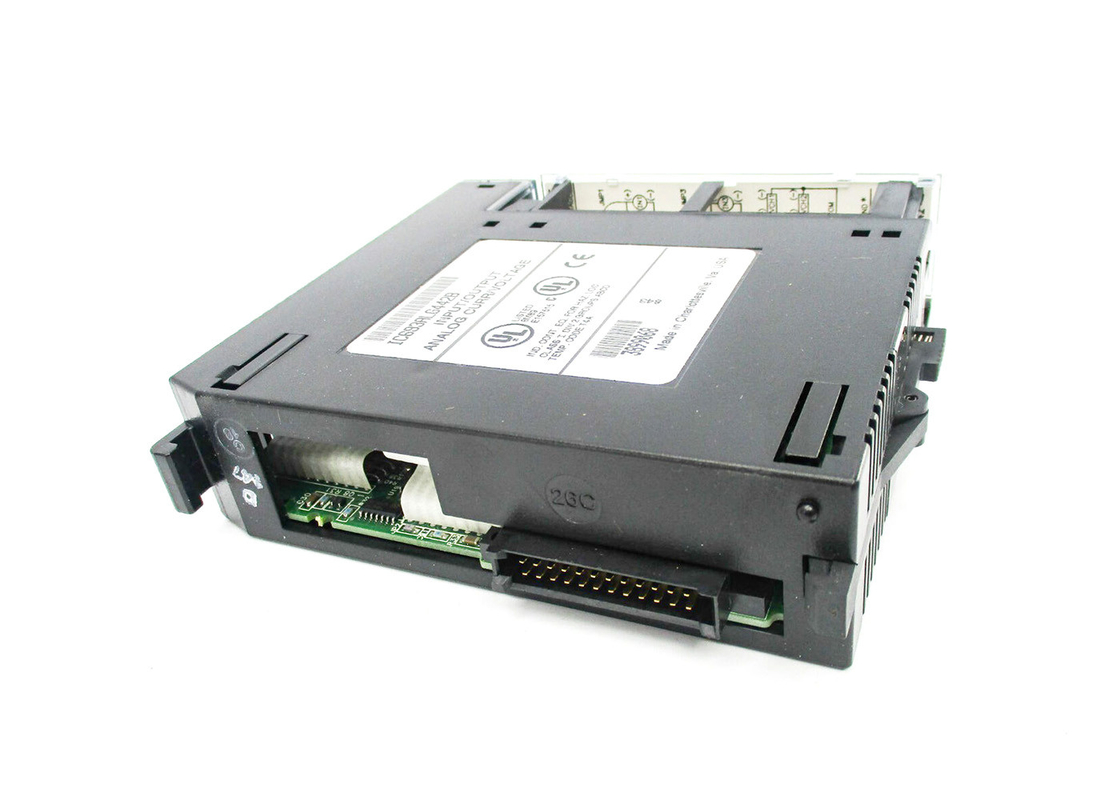

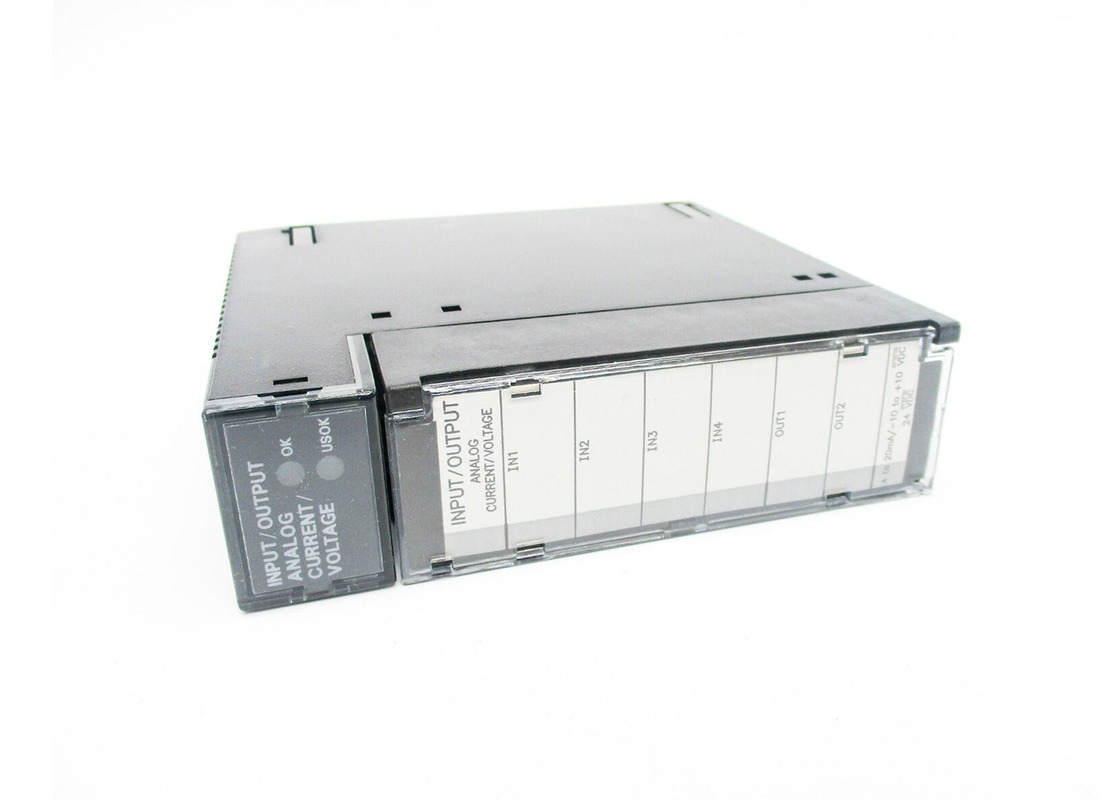

GE FANUC IC693ALG442 アナログI/Oモジュール、シリーズ90-30 PLCシステム
製品説明
GE Fanuc IC693ALG442は、GE Fanucシリーズ90-30 PLCシステムののアナログI/Oモジュールです。4つの入力チャンネルと2つの出力チャンネルがあります。このモジュールの電源は、CPUからの標準的な+5VDC電源で、最大95mAの電流と外部電源を組み合わせたものです。このモジュールの外部電源の標準値は24VDCですが、20〜30VDCの範囲で変動する可能性があります。警告：電源が入った状態でこのモジュールをベースプレートに接続すると危険であり、システムのコンポーネントが損傷する可能性があります。このモジュールは、外部配線のある金属製のエンクロージャーに設置する必要があります。
GE Fanuc PLCのシリーズ90-30には、6種類のI/Oモジュールがあります。これらは、ディスクリートモジュールまたはアナログモジュールです。一般的に、アナログモジュールは、アナログ入力専用、アナログ出力専用、または入力チャンネルと出力チャンネルの組み合わせのいずれかです。このタイプのモジュールは、入出力が組み合わされています。%AIおよび%AQ内のデータは、PLCで使用されるアナログ値を記録します。システムにインストールできるモジュールの数は、利用可能な%AI、%AQ、および%Iリファレンスによって異なります。これらのリファレンスは、CPUタイプごとに異なります。GE Fanuc IC693ALG442アナログI/Oモジュールは、PLCにさまざまなステータス情報を提供します。これには、 モジュールの健全性、出力モードでの断線または過負荷の検出、入力チャンネルの非常に低いまたは高いステータス、およびモジュールの供給電源のステータスが含まれます。
技術仕様
| チャンネル数: | 出力：2シングルエンド; 入力：4差動 |
| 電圧出力範囲: | 0〜+10V（ユニポーラ）または-10〜+10V（バイポーラ） |
| 電流出力範囲: | 0〜20 mAまたは4〜20 mA |
| 更新レート: | 4 msec（すべてのチャンネル） |
| 最大出力負荷: | 5 mA |
| 消費電力: | +5 Vバスから95 mA、または+24 Vユーザー供給から129 mA |
技術情報
| 電源要件 | |
| 外部供給電圧範囲 | 20〜30 VDC（24 VDC標準） |
| 電源除去比 |
電流：5 μA/V（標準）、10 μA/V（最大）電圧：25 mV/V（標準）、50 mV/V（最大） （VUSERを24 VDCから30 VDCまで変化させて測定） |
| 電圧リップル | 10% |
| 消費電力 | 内部+5 VDC電源から95 mA、外部+24 VDC電源から150 mA |
| 更新レート | 更新レート：3 ms |
| 絶縁、フィールドからバックプレーン（光）およびフレームグランドへ | 250 VAC連続; 1分間1500 VAC |
| アナログ出力 | 2つ、シングルエンド |
| アナログ電流出力 | |
| 出力範囲 | 0〜20 mA、4〜20 mA |
| 分解能 |
0〜20 mA：0.6 μA（1 LSB = 0.6 μA） 4〜20 mA：0.5 μA（1 LSB = 0.5 μA） |
| 絶対精度1,5 |
25℃（77°F）でフルスケールの±0.1％（標準） 25℃（77°F）でフルスケールの±0.25％（最大） 動作温度範囲でフルスケールの±0.5％（最大） |
| 最大コンプライアンス電圧 | VUSER –3 V（最小）からVUSER（最大） |
| ユーザー負荷 | USER = 20 V、VUSER = 30 Vで最大1350Ω) |
| 出力負荷容量 | 2000 pF（最大） |
| 出力負荷インダクタンス | 1 H（最大） |
| アナログ電圧出力 | |
| 出力範囲 | -10〜+10 V（バイポーラ）、0〜+10 V（ユニポーラ） |
| 分解能 |
–10 V〜+10 V：0.3125 mV（1 LSB = 0.3125 mV） 0〜+10 V：0.3125 mV（1 LSB = 0.3125 mV） |
| 絶対精度2,5 |
25℃（77°F）でフルスケールの±0.25％（標準） 25℃（77°F）でフルスケールの±0.5％（最大） 動作温度範囲でフルスケールの±1.0％（最大） |
| 出力負荷 | 5 mA（2 Kオームの最小抵抗） |
| 出力負荷容量 | 1 μF（最大容量） |
| アナログ入力 | 4つ、差動 |
| アナログ電流入力 | |
| 入力範囲 | 0〜20 mA、4〜20 mA、4〜20 mA拡張 |
| 分解能 | 5 μA（1 LSB = 5 μA） |
| 絶対精度3, |
25℃（77°F）でフルスケールの±0.25％ 指定された動作温度範囲でフルスケールの±0.5％ |
| 直線性 | <1 LSB |
| コモンモード電圧 | 200 VDC（最大） |
| コモンモード除去 | DCで>70 dB; 60 Hzで>70 dB |
| クロストーク除去 | DCから1 kHzまで>70 dB |
| 入力インピーダンス | 250 Ω |
| 入力フィルタ応答 | 38 Hz |
