製品説明

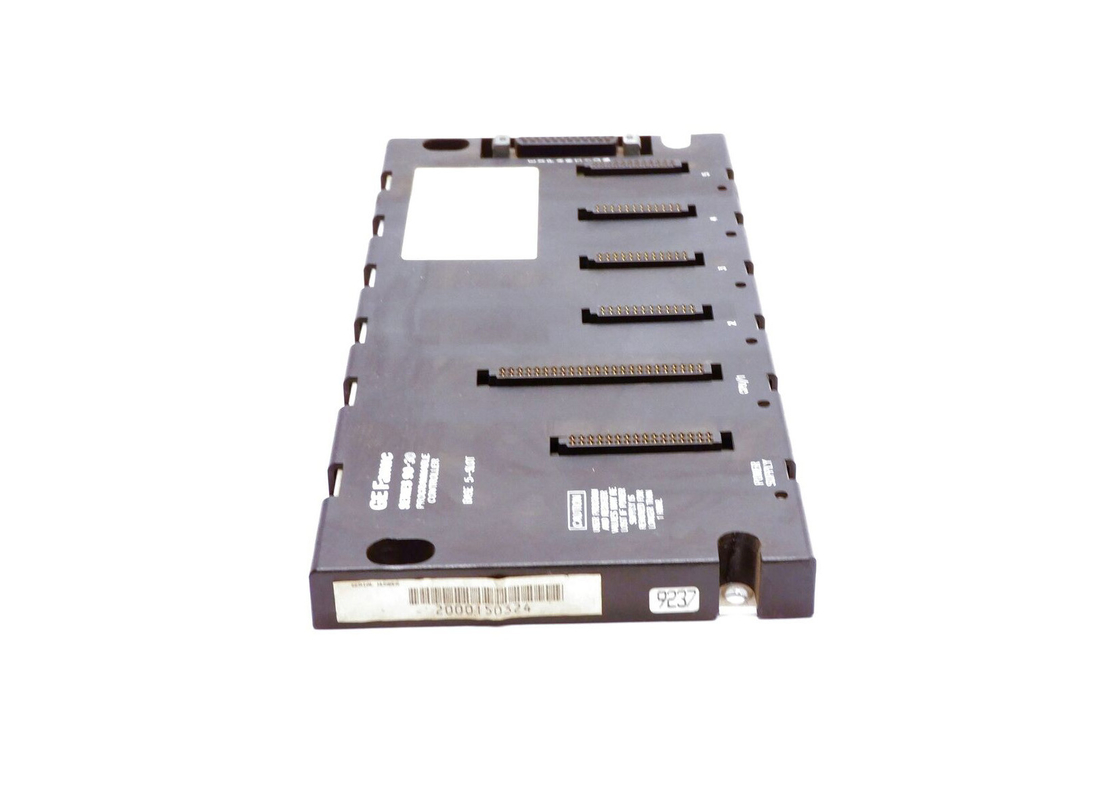

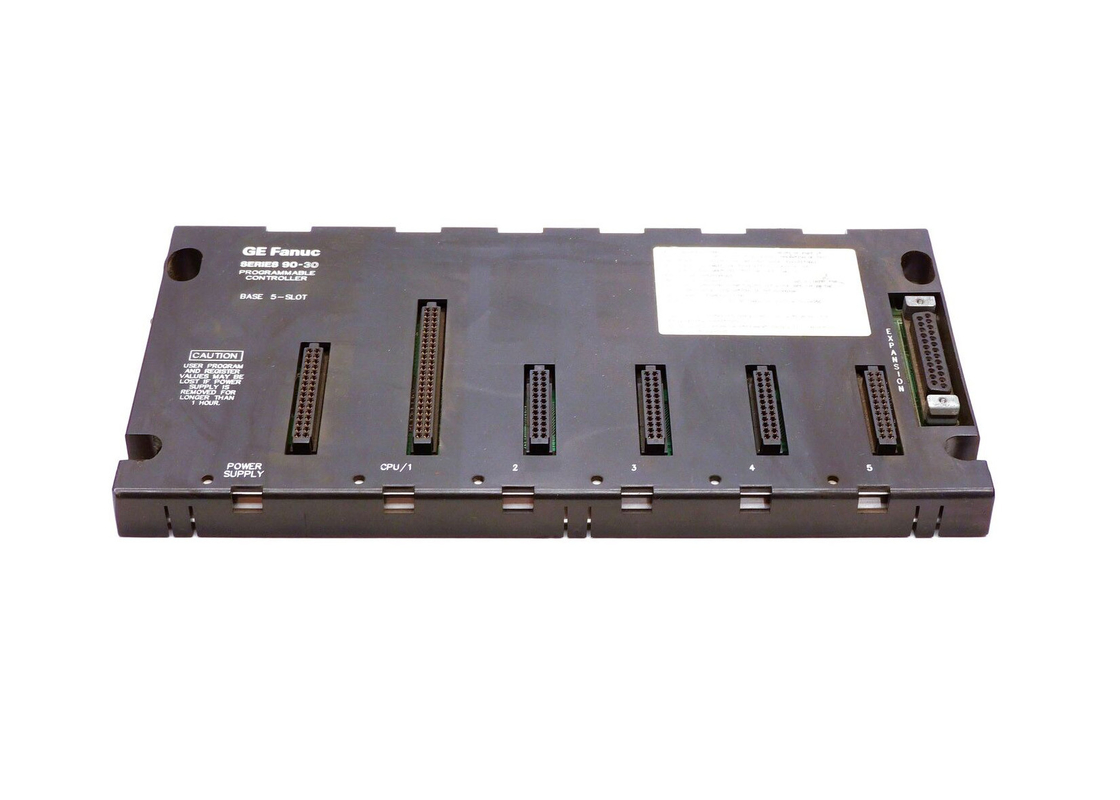

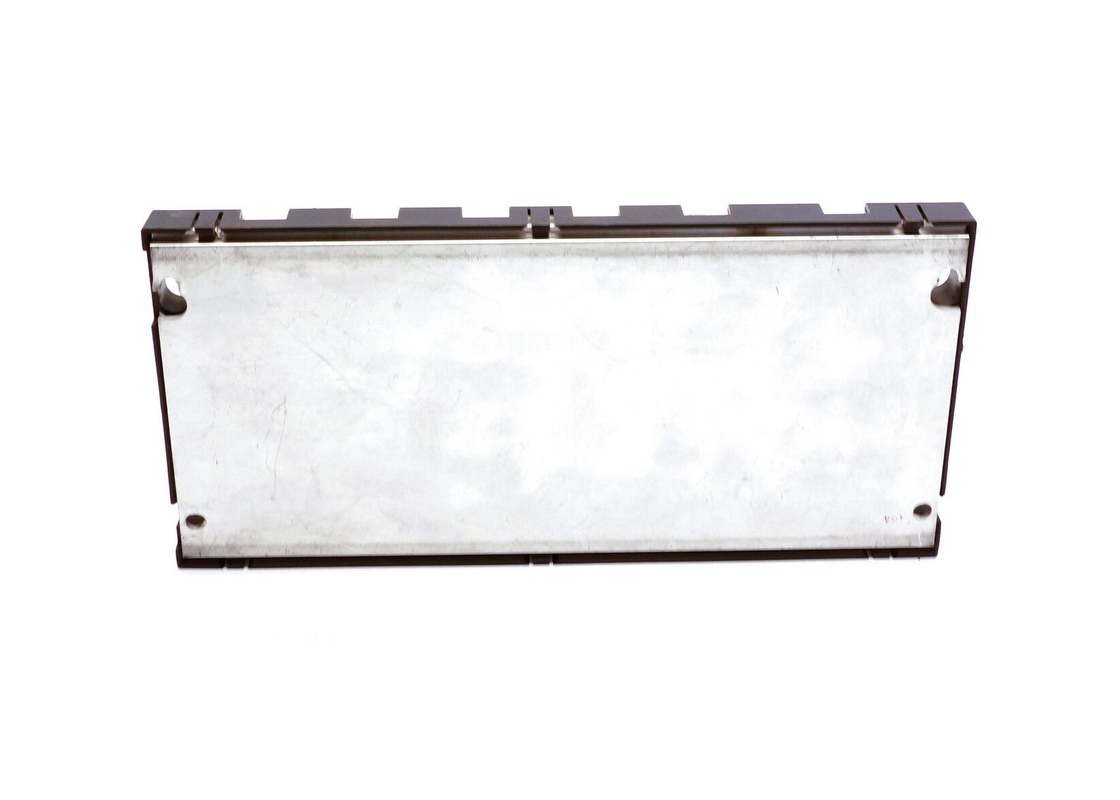

GE Fanuc IC693CHS397は5スロットモジュール型CPUベースプレートである.
ベースプレートを操作するには,左スロットに電源モジュールを接続する必要があります.
このスロットは サイズとタイプでユニークで 電源モジュールのみに対応します
このスロットには番号がありません.スロット1には,CPUまたは特別なオプションモジュールがインストールされなければなりません.スロット2と同様に,このスロットはサイズとタイプでユニークです.
それはCPUモジュールまたは特殊オプションモジュール,例えばFIPリモートI/Oスキャナー (IC693BEM330) をのみサポートできる.
CPU/1 と表示されています.
2以上のスロットでは,オプションモジュールやI/Oモジュールをインストールできます.このスロットは 独特のサイズとタイプです
拡張およびリモートベースプレートをサポートできます. 拡張およびリモートベースプレートをサポートできます.右側には
ベースプレートの端に女性拡張コネクタがあります. これは25ピン型Dコネクタで,ユーザーは
拡張またはリモートベースプレート
追加機能が求められている場合,ユーザーはそれらを収容することができます.これはCPUがモジュール化されているためです.これはユーザに
別のタイプに置き換えるか 変更する1つのシステムに対して,最大で1つのCPUベースプレートを使用することができる.追加されたもの
IC693CHS397 のようなモジュール型 CPU ベースプレートは,デフォルトで常に割り当てられます.
0番だ
テクニカル仕様
| モジュールタイプ: |
CPU I/O ベース |
| ベースプレートのオプション: |
メイン (CPU スロット) |
| 距離: |
N/A |
| スロット数: |
5 |
| サイズ: |
10.43×5.12×5.59インチ (W×H×D) |
| 内部用電源: |
270 mA @ 5 VDC |
技術情報
モジュール式CPUベースプレート
• 医療機関 電力供給モジュールは,これらのベースプレートの左スロットにプラグインする必要があります.左スロットは,電源のみをサポートするユニークなサイズとタイプです. モジュール
• 医療機関 これらのベースプレートのスロット1にCPUモジュール (または特別なオプションモジュール) を設置しなければならない.スロット1は,CPUモジュールまたはFIPリモートI/Oスキャナー (IC693BEM330) などの特別なオプションモジュールをサポートするユニークなサイズとタイプです.スロット1は CPU/1
• 医療機関 2番目以上のスロットは,I/OまたはOptionのみをサポートするユニークなサイズとタイプです. モジュール
• 医療機関 拡張およびリモートベースプレートはサポートされているため,拡張またはリモートベースプレートに接続するために,25ピン型D型女性拡張コネクタがベースプレートの右端に位置しています.
• 医療機関 CPUはモジュール型なので,追加機能が備われば,別のタイプに交換または変更することができます. 望まれました
• 医療機関 システムごとに1つのCPUベースプレートのみが許可されます. a は システム について 追加 ひとつ 必須 している どちらも 拡大 あるいは リモコン タイプは
• 医療機関 A について モジュール式 CPU ベースプレート は いつも 割り当てられた による デフォルトで ストック 番号 0.
