| 起源の場所: | 米国 |
| ブランド名: | GE |
| モデル番号: | IC693CMM311 |

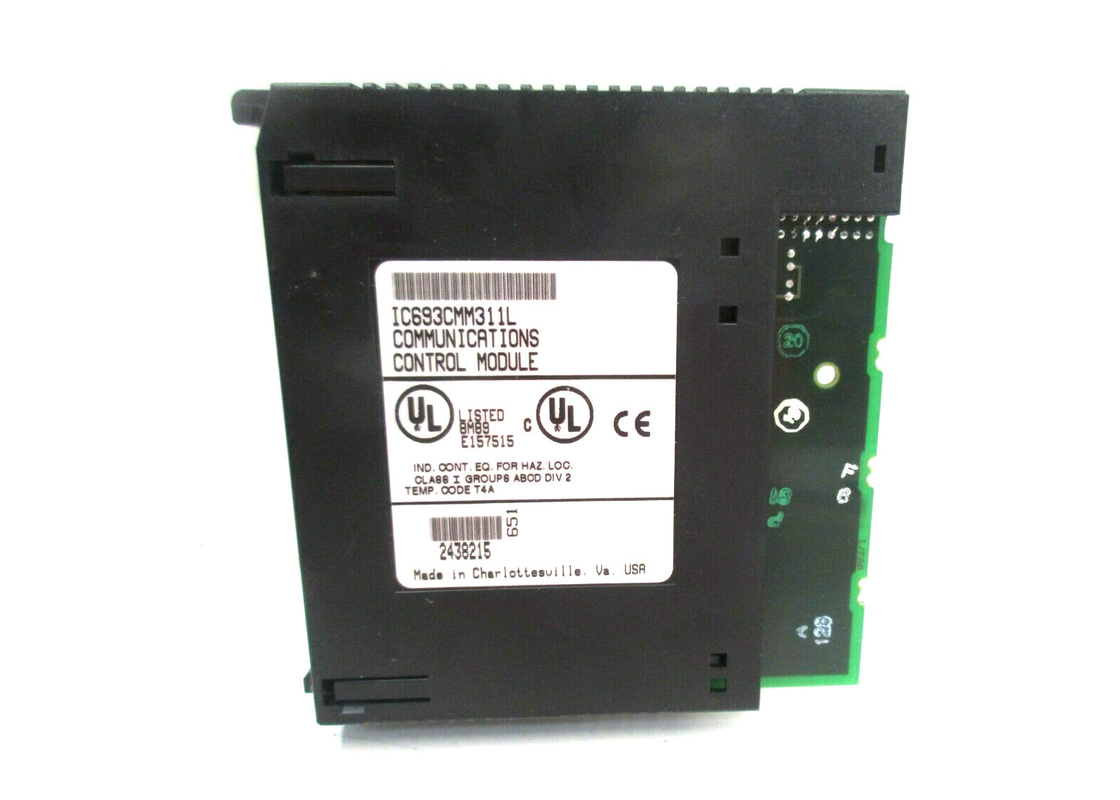

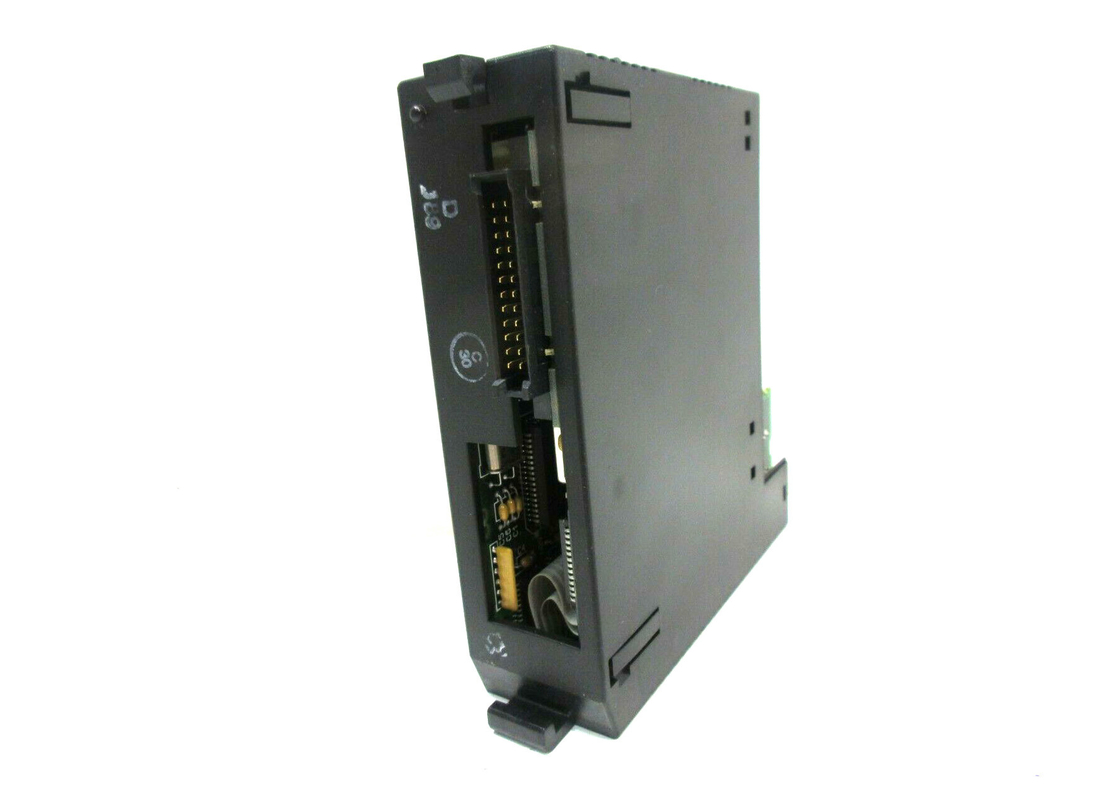

GE Fanuc IC693CMM311はコミュニケーション コプロセッサ モジュールである。この部品はすべてのシリーズに高性能のコプロセッサを90-30のモジュラーCPU提供する。それは埋め込まれたCPUによって使用することができない。これはモデル311、313、か323をカバーする。このモジュールはGE Fanuc CCMの通信プロトコル、SNPの議定書およびRTU （Modbus）の奴隷の通信プロトコルを支える。構成ソフトウェアを使用してモジュールを形成することは可能である。また、ユーザーはデフォルトの組み立てを選択できる。それに2つのシリアル ポートがある。港2がRS-232かRS-485を適用支える間、港1はRS-232適用を支える。港は両方ともモジュールの単一のコネクターにワイヤーで縛られる。従って、モジュールはY字状回路ケーブル（IC693CBL305）と配線をもっと簡単にするために2つの港を分けるために供給された。
331のCPUがまたはそれ以上にあるシステムに4つまでのコミュニケーション コプロセッサ モジュールを使用することは可能である。これはCPUのベースプレートによってしかすることができない。4.0の前の版では、このモジュールは港が両方ともSNPの奴隷装置として形成されるとき特例を示す。IDの価値–取り消しのデータグラムの要求の1つはどちらかの奴隷装置で終える同じCMMの内の両方の奴隷装置のすべての確立されたデータグラムを取り消すことを受け取った。これはシリアル ポートに確立されるデータグラム間の相互作用がないCMM711モジュールに異なっている。1996年7月に解放されたIC693CMM311の版4.0は問題を解決した。この問題があるモジュールのより古い版は修理のための私達に連絡する。
GE Fanuc IC693CMM311コミュニケーション コプロセッサ モジュールは311、313、か323のモデルとシリーズの外的なコミュニケーションととりわけ90-30のモジュラーCPU、特に任せられる拡張プロセッサとして働く。GE Fanuc IC693CMM311コミュニケーション コプロセッサ モジュールによって支えられる通信プロトコルのいくつかはGE Fanuc CCM、SNPおよびRTU Modbusの議定書である。シリアル ポート2は必要とされるに応じてRS-232かRS-485コミュニケーションを受け取れる。Aは別にY字状回路ケーブル（部品番号IC693CBL305）をであるRS-232の関係のために必要販売したまたは連続議定書両方とも以来のRS-485議定書は同じ関係の港を共有する。シリアル ポート1はRS-232適用に専ら専用されている。作動の電圧評価は5ボルトのDCであり、PLCのバックプレーンから引かれ、現在の評価は400のmilliampsである。
GE Fanuc IC693CMM311コミュニケーション コプロセッサ モジュールはPCIカードとパーソナル コンピュータの専有手持ち型のコンフィギュレーション・ツールか専売権付きソフトウェアの使用によって形成しやすい。唯一の目に見える表示器LEDsはコミュニケーション コプロセッサ モジュールで示すために「モジュールOK」のLED、および両方のシリアル ポートの状態LEDsである。モジュールが正しく働いている、およびパワーアップ診断の間に点滅し続ける時にモジュール、それモジュールが作動中でなければ消えているコプロセッサによってがGE Fanuc IC693CMM311コミュニケーションのための「モジュールOK」のLEDある。共通コミュニケーション プロセスを制御するすべての必要な情報は装置に前もって積まれる、モジュールをそれの荷を解く直後に作動中に得るように従って付加的なカスタム化は要求されない。
| モジュールのタイプ: | コミュニケーション コプロセッサ |
| 通信プロトコル: | GE Fanuc CCM、RTU （Modbus）、SNP |
| 内部力: | 400 mA @ 5 VDC |
| Comm.港: | |
| 港1: | サポートRS-232 |
| 港2: | RS-232かRS-485を支える |
