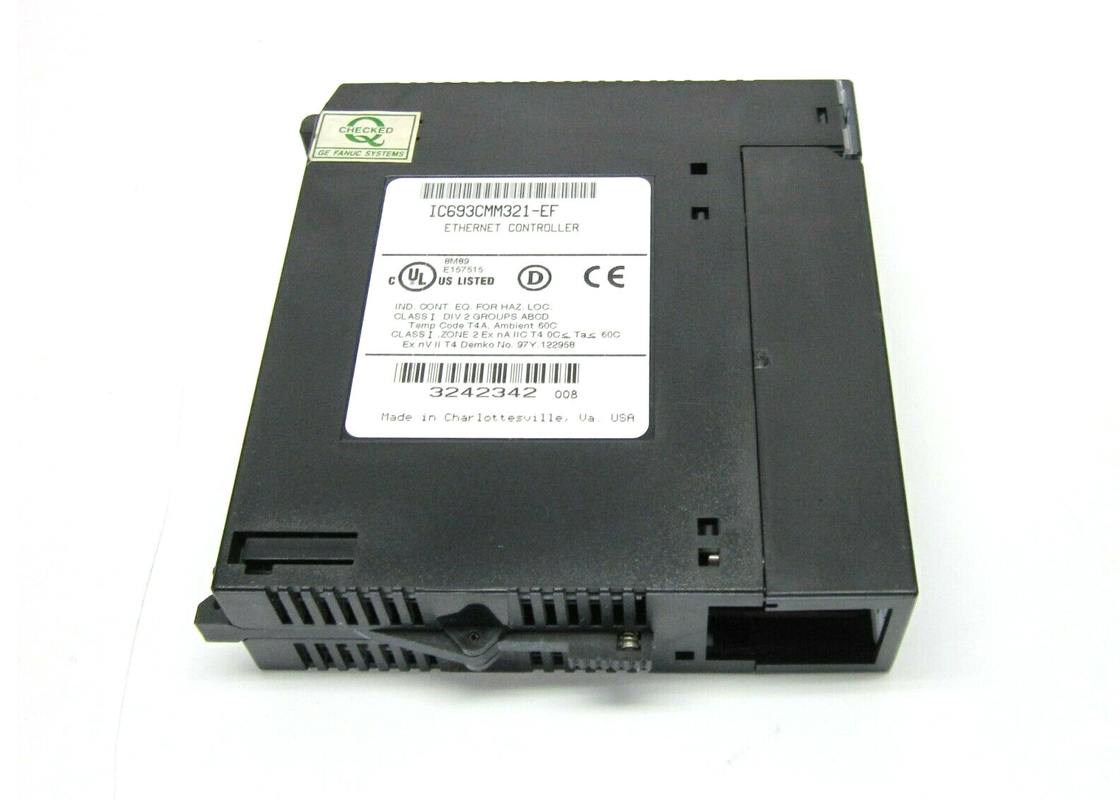

GE FANUC IC693CMM321のイーサネット インタフェース・モジュール、シリーズ90-30 PLCシステム

GE FANUC IC693CMM321 イーサネットインターフェイスモジュール 90-30シリーズ PLCシステム

製品説明

についてGE Fanuc IC693CMM321はイーサネットインターフェースモジュール. このモジュールをシリーズ90-30PLCシステムに実装することで,ユーザーはそれをイーサネットLANに接続できます.これはAAUIケーブルと外部トランシーバーを通じて達成されます.このセットアップは,PLCのネットワークを接続し,PLCのネットワークを接続します.PLCシステムがホストとネットワーク上の他の制御装置と通信できるようにしますIC693CMM321インターフェースモジュールはクライアントとサーバーの両方の機能を備えています.モジュールは,イーサネットインターフェイスを含む他のPLCと通信するためのクライアントとして動作する.サーバーとして動作するときに,モジュールは要求のみに対応する.例えば,クライアントとして動作する別のシリーズ90-30PLCに応答する可能性があります.

デバイスからPLCへのデータ転送を開始し,PLCへのデータ転送を開始するなど,多くのことをできるようにします.最大16のサーバー接続を持つ複数のデバイスと同時に通信する.IC693CMM321には,いくつかの制限があります.モジュールはハンドホールドプログラマをサポートしません90-30,20シリーズまたはマイクロシリーズのどのモデルからでも 範囲.ユーザは,モジュールを任意の90-30シリーズシステムで使用することができる. 1つまたは2つをベースプレートにインストールすることによって一緒に使用することができる. モジュールのリスタートボタンが,単に再起動するだけでなく,複数の機能を持っています.LEDテストを実行でき,再起動と再起動モードがあり,再起動とメンテナンスのユーティリティを入力する機能もあります.モジュールの正面ドアが閉ざされたとき,再起動ボタンはアクセスできません.

IC693CMM321モジュールは,GE Fanuc Automationが製造するイーサネットインターフェースモジュールまたはTCP/IPモジュールである.このユニットはシリーズ90-30製品ラインの一部であり,シリーズ90-30プログラム可能な論理コントローラ (PLC) がイーサネットローカルエリアネットワーク (LAN) に接続できるように設計されています. The connection is made by using the AAUI cable as well as the external transceiver and it makes communication with the host devices possible as well as communication with other control devices through the Ethernet network possibleGE Fanuc IC693CMM321 イーサネット インターフェイス TCP/IP モジュールは,サーバーデバイスまたはクライアントデバイスとして使用するように設計されています.このモジュールは,イーサネットインターフェースとのGE Fanuc PLCの通信接続を開始しながらクライアントデバイスとして機能しますサーバーデバイスとして動作し,さまざまな接続されたデバイスからのリクエストに対応します.このイーサネットインターフェースユニットは,ホストコンピュータまたはクライアントデバイスとして動作するPLCからの要求に応答し,ホスト通信ツールキットアプリケーションを使用します.

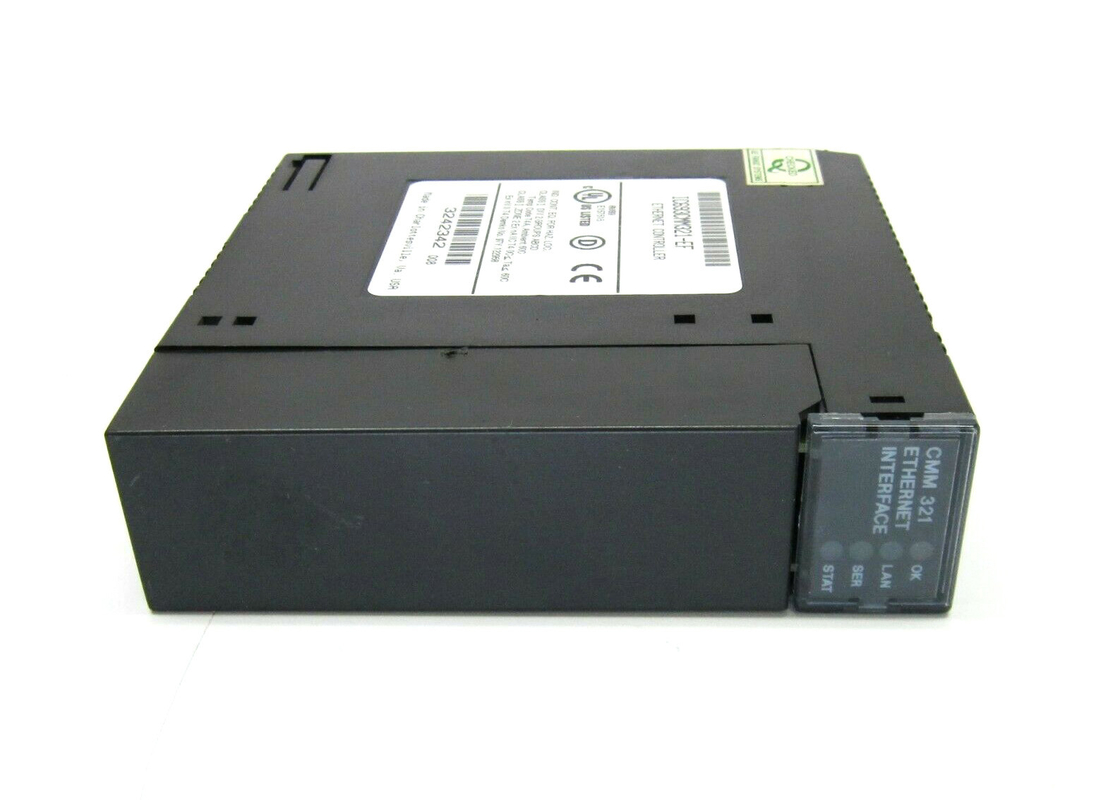

GE Fanuc IC693CMM321 イーサネット インターフェース モジュールは,PLC システムを診断し,維持し,PLC から他のデバイスへのデータの転送を実行します.このユニットは,複数のデバイスと同時に通信するのに役立ちます.そして,合計16のサーバー接続をサポートします.GE Fanucシリーズ90-30ベースプレートは,1つまたは2つのイーサネットインターフェースモジュールをインストールすることができます.これらのモジュールは,GE Fanuc 90-30シリーズでのハンドヘルドプログラマーと使用できません.IC693CMM321モジュールは,ステーションマネージャーポートとファームウェアアップグレードポートを含む4つのLEDインジケーターと2つのポートを搭載しています.このユニットのLEDインジケーターには,"LAN", "SER", "STAT"のLED

テクニカル仕様
