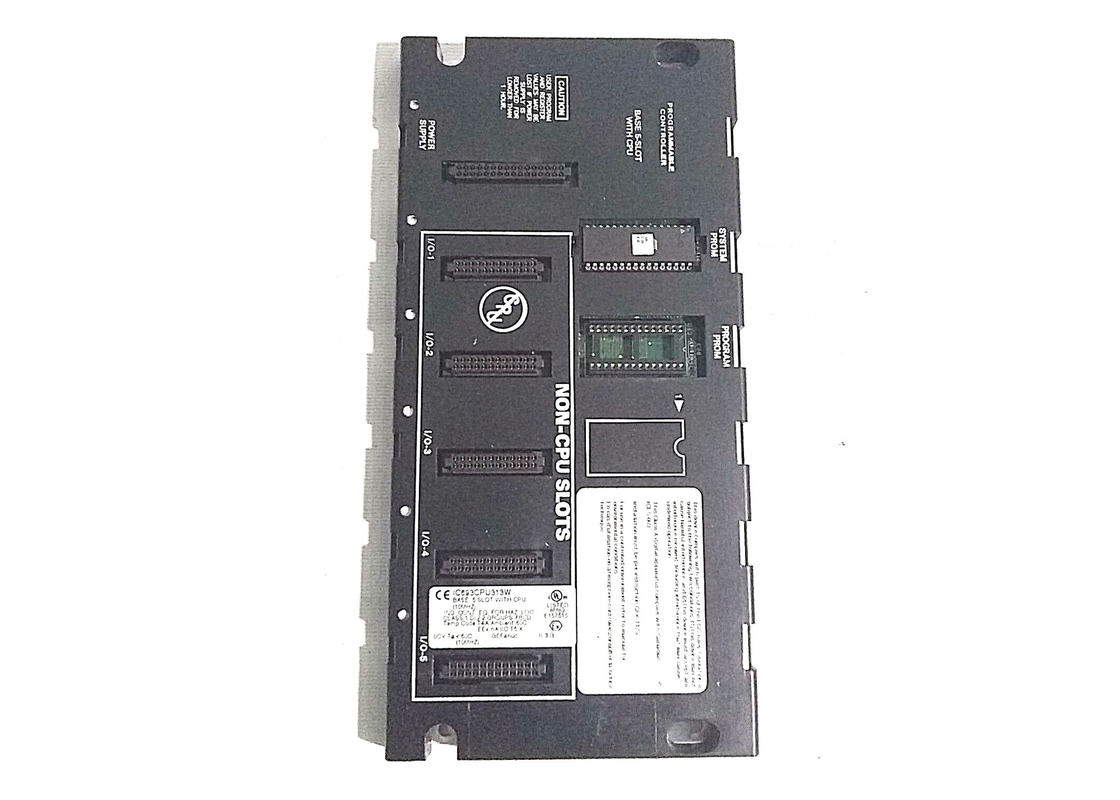

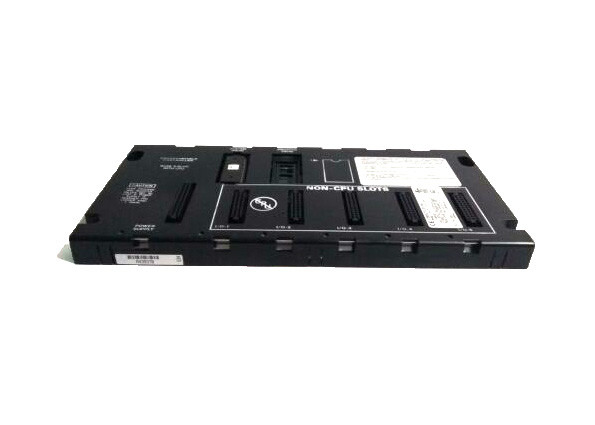

GE Fanuc Ic693cpu313は、CPUの5細長い穴がついたプログラミング ソフトウェアを埋め込んだ

GE Fanuc Ic693cpu313は、CPUの5細長い穴がついたプログラミング ソフトウェアを埋め込んだ

製品の説明

GE Fanuc IC693CPU313はシステムごとの単一のベースプレートを含んでいる5細長い穴をつけられたベースプレートが付いている埋め込まれたCPUである。このモジュールはプロセッサ80188との10のMHzの処理速度に達する。力は機能を行うようにである5 VDC要求し、このモジュールによって引かれる流れは430 mAである。このモジュールのこの操作は0°Cからの60 °C.に温度較差で起こる。

IC693CPU313はさまざまな記憶タイプで割振られるプログラミングに12 KBの最高のユーザーの記憶を与えられる。アナログ入力（%AI）およびアナログ出力（%AO）と関連付けられるユーザーの記憶はそれぞれ64ワードおよび32ワードである。このモジュールは各副記憶タイプが32ビットを要求するシステムの状態の参照のために記憶の128ビットを要求する。記憶はまた16ワードのシステム記録（%SR）のために割振られる。レジスタ記憶装置にまたデータの1024ワードまで貯えるための最高スペースがある。内部コイル（%M）および一時的な出力とコイル（%T）は関連付けられる記憶それぞれ1024ビットおよび264ビットである。IC63CPU313の主記憶操置は1280ビットである分離した全体的な記憶である（%G）。

他のモジュールとのコミュニケーションはmultidropを支えるLANによって行われる。IC693CPU313はまたGCM、GCM+、イーサネット、Profibus、FIP、GBC、等のような任意モジュールを支える。このモジュールで使用される記憶貯蔵はRAMまたはEPROMである。このモジュールは0.6 milliseconds/1Kのスキャン率を達成でき、SNPの奴隷およびSNP-Xの奴隷のような議定書を支える単一の作り付けの港を提供される。

IC693CPU313 CPUはシリーズ90-30ラインからのGE Fanucによって埋め込まれるCPUである。それはそれに直接埋め込まれるCPUモジュールが付いているCPUのバックプレーンである。IC693CPU313によって埋め込まれるCPUは10メガヘルツのプロセッサ スピードと作動し、プロセッサは80188プロセッサである。それはターボCPUである。IC693CPU313のベースプレートはCPUを持っているただモジュールのための5つのスロットを埋め込んだ（電源を催すのためだけである左端の側面の1つのスロットと。）但し、それは他の種類のシリーズ90-30プログラム可能な論理のコントローラーまたはPLCの遠隔ベースプレートそして拡張のベースプレートのようなベースプレートに接続できこれらのベースプレートはモジュールに付加的なスロットを提供する。IC693CPU313はPCMおよびCCMにCPUを接続することができない装置埋め込んだ、ほとんどの選択モジュールおよび入力/出力モジュールを収容できる。

90-30 IC693CPU313がCPUを埋め込んだGE Fanucシリーズに1つのCOMポートだけある。このCOMポートは埋め込まれたCPUがSNPの奴隷の議定書およびSNP-Xの奴隷の議定書によって他の装置と伝達し合うようにする。IC693CPU313がCPUを埋め込んだ記憶タイプは専門にされた適用のためのRAMおよびEPROMまたはEEPROM含むために支えることができる。この埋め込まれたCPUのバックプレーンのための包囲された実用温度範囲は0から60の摂氏温度からまたは32から140の華氏温度からである。このCPUは浮動小数点の数学を支えることができない。90-30 IC693CPU313がCPUを埋め込んだシリーズは電圧5ボルトので流れの430のmilliampsをDCのバックプレーンの引出す。それは複数の低下の組み立てを支えるLANによって他のモジュールと伝達し合うことができる。

技術仕様

IC693CPU313のための技術仕様
