| 起源の場所: | 米国 |
| ブランド名: | GE |
| 証明: | dose not supply |
| モデル番号: | IC693CPU311 |

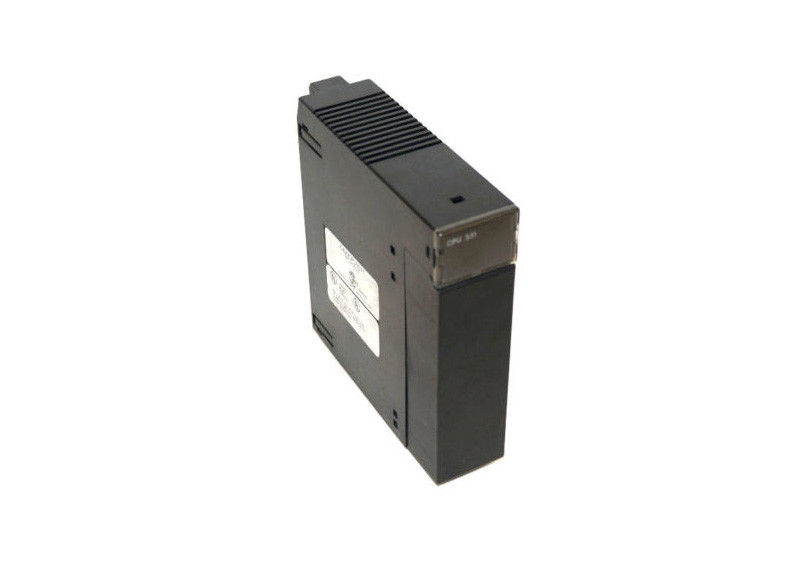

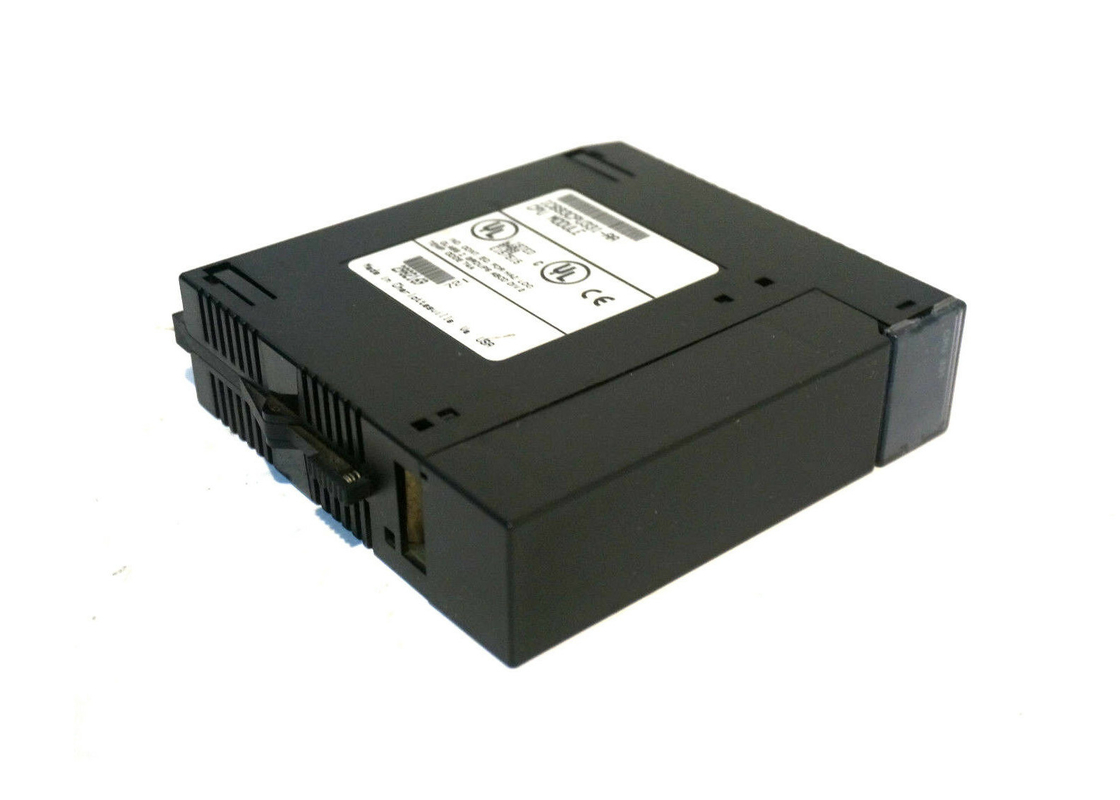

一般:IC693CPU331はシングルスロットCPUモジュールである.GE Fanuc Automation Corporation合同企業,GE自動化および制御部門としても知られており,このモジュールのメーカーである.
ベースプレート:単一のシステムは,CPUのための1つのベースプレートと4つのリモートおよび拡張ベースプレートを含む最大5つのベースプレートをサポートすることができます.
パワー:このCPUは,電源から350milliampの負荷を必要とし,これは+5V DCの速さを持つべきである. 10 メガヘルツのプロセッサ速度で,IC693CPU331は80188プロセッサを使用する.周囲の動作温度は0°Cから60°C,または32°Fから140°F.
具体的にはIC693CPU331は,CPU,メモリチップ,回路板に溶接された関連統合回路チップ,バックプラネットボードを含むモジュール式CPUである.CPU モジュールはバックプレーンに挿入されますIC693CPU331はプラグインモジュールであるため,ユーザは常にベースプレートのスロット1にCPUモジュールをインストールする必要があります.リモートベースプレートと拡張は,モジュール型CPUがサポートする機能ですこのCPUモデルはスキャン速度を持っています. 1Kの論理,または我々はブール式連絡は,典型的には0.4ミリ秒であると言うことができます. ユーザに利用可能なプログラムメモリの最大16Kバイトがあります.また,システム状態の参照のために予約された 128 ビットがあります.
IC693CPU331は,マルチドロップサポートとイーサネットを含むLANを含む複数の通信モードをサポートしている.このモジュールは,FIP,GBC,GCM,GCM+などの他の通信モジュールをサポートしている.IC693CPU331は,オーバーライドとバッテリー駆動時計を含む機能もサポートしています. しかし,中断は現在サポートされていません. RAMとEEPROMまたはEPROM (オプション) はサポートされているメモリストレージタイプです. PCM/CCMにも対応しています.
| プロセッサの速度 | 10 MHz |
| I/O ポイント | 512 |
| レジスタメモリ | 4KBytes |
| フローティングポイント数学 | 違う |
| 16 BIT システム | そうだ |
| プロセッサ |
80188 |
| CPU タイプ | シングルスロット CPU モジュール |
| システム別のベースプレート総数 | 5 (1CPUベースプレート + 4拡張および/またはリモコン) |
| 電源から求められる負荷 | +5 VDC電源から 350 ミリアンプ |
| プロセッサの速度 | 10 メガヘルツ |
| プロセッサタイプ | 80188 |
| 動作温度 | 0~60°C (32~140°F) の環境 |
| 典型的なスキャン速度 | 0.4ミリ秒/ 1Kの論理 (ブール式接触) |
| ユーザー プログラム メモリ (最大) | 16Kバイト |
| 離散入力ポイント - %I | 512 |
| 離散出力ポイント - %Q | 512 |
| ディスクリート・グローバル・メモリ - %G | 1280ビット |
| 内部コイル - %M | 1024 ビット |
| 出力 (一時的な) コイル - %T | 256 ビット |
| システム状態参照 - % S | 128ビット (%S, %SA, %SB, %SC - それぞれ32ビット) |
| レジスタメモリ - % R | 2048語 |
| アナログ入力 - %AI | 128 単語 |
| アナログ出力 - %AQ | 64語 |
| システムレジスタ (参照表の表示のみ,ユーザロジックプログラムでは参照できない) | 16語 (%SR) |
| 計時器/カウンター | 680 |
| シフト レジスタ | そうだ |
| 内蔵された港 | 1 (PLC電源へのコネクタを使用する). SNP/SNP-X スレーブプロトコルをサポートする. SNP/SNP-X マスター,CCM,または RTU スレーブサポートのためのCMM モジュール; RTU マスターサポートのためのPCM モジュールが必要です. |
| 通信 | LAN - マルチドロップをサポート.Ethernet,FIP,Profibus,GBC,GCM,GCM+オプションモジュールをサポートする. |
| オーバーライド | そうだ |
| バッテリー付き 時計 | そうだ |
| 中断 | ない |
| メモリ ストレージ タイプ | RAMと任意のEPROMまたはEEPROM |
| PCM/CCM互換性 | そうだ |
