| ブランド: | GE Fanuc | モデル: | IC693CPU341 |
|---|---|---|---|
| シリーズ: | シリーズ90-30 | 製品タイプ: | CPUモジュール |
| クロック速度: | 20メガヘルツ | ユーザーの記憶: | 80キロバイト |
| マイクロプロセッサ: | 90C188XL | 電圧入力: | DC 5ボルトの |
| 現在の引くこと: | 490のmilliamps | シリアル ポート: | 1 |
| ハイライト: | 24VDC負論理の入力モジュール,24VDC肯定的な論理の入力モジュール,2A負論理の出力モジュール |
||

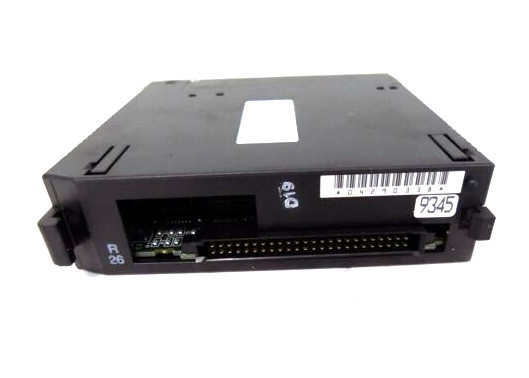

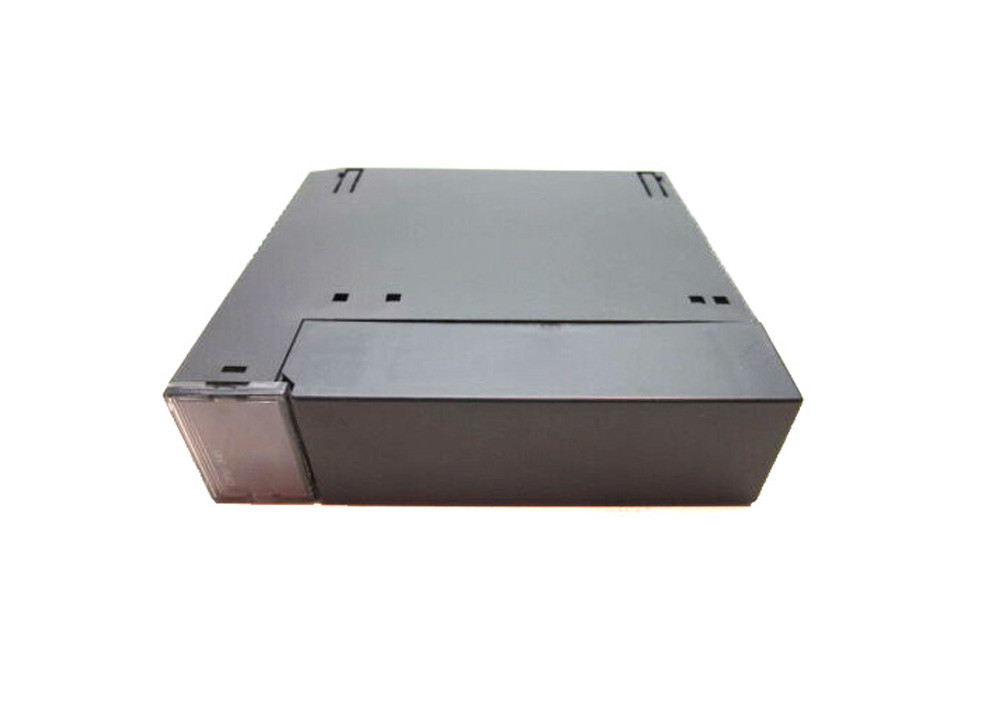

一般:GE Fanuc 90-30シリーズの一員であるIC693CPU341モジュールは,5つのベースプレートで装備されたシングルスロットCPUモジュールである.1つのCPUベースプレートに加えて4つのリモートおよび/または拡張ベースプレートが含まれています80C188XLプロセッサを搭載している.
パワー:20MHzで動作し, +5VDC電源から490ミリアンプの負荷を必要とします.モジュールは,環境温度 0 ~ 60 度 (または 32 ~ 140 度) の範囲で動作します.
記憶力このCPUの典型的な処理速度は1Kの論理 (ブール・コンタクトとしても知られる) に対して0.3ミリ秒である.最大80Kバイトのユーザープログラムメモリで,IC693CPU341 は 9999 単語のレジスタメモリ (%R) を有しています; 1280 ビットのディスクリートグローバルメモリ (%G), 1024 ビットの内部コイル (%M), 256 ビットの出力 (一時的な) コイル (%T), 128 ビットのシステムステータス参照 (%S, %SA, %SB,%SC それぞれ32ビット).
I/O:アナログ入力 (%AI) と出力 (%AQ) はそれぞれ1024と256語である.離散入力 (%I) と出力 (%Q) はそれぞれ512語である.参照表の表示のみに使用され,ユーザロジックプログラムで参照できない 16 の単語 (% SR) のシステムレジスタがあります.
具体的にはこのCPUには単一の内蔵シリアルポートがあり,システムで使用されているPLC電源へのコネクタが必要です.ポートはSNP/SNP-Xスレーブプロトコルをサポートします.IC693CPU341はPCM/CCM互換性があるSNP/SNP-x マスター,CCM,または RTU スレーブサポートをサポートするために CMM モジュールが必要です.また,RTU マスターをサポートするために PCM モジュールが必要です.
LAN:IC693CPU341にはローカルエリアネットワーク (LAN) がインストールされている.この機能により,CUPはFIP,Profibut,multi-drop,Ethernet,GBC,GMCおよびGCM+オプションモジュールなどのさまざまなオプションモジュールをサポートすることができます.初期のバージョンにはRAMとメモリストレージのためのオプションのEPROMまたはEEPROMがあります新しいバージョンは,ハードウェアバージョンIC693CPU341-Jとファームウェアリリース4から始まります.61, RAMとオプションの Flash をサポートするだけ.
| プロセッサの速度 | 20MHz |
| I/O ポイント | 512 |
| レジスタメモリ | 19.9KBytes |
| フローティングポイント数学 | 違う |
| 16 BIT システム | そうだ |
| プロセッサ |
80C188XL |
CPU341 カタログ番号 IC693CPU341
| CPU タイプ | シングルスロット CPU モジュール |
| システム別のベースプレート総数 | 5 (1CPUベースプレート + 4拡張および/またはリモコン) |
| 電源から求められる負荷 | +5 VDC電源から 490 ミリアンプ |
| プロセッサの速度 | 20 メガヘルツ |
| プロセッサタイプ | 80C188XL |
| 動作温度 | 0~60°C (32~140°F) の環境 |
| 典型的なスキャン速度 | 01Kの論理 (ブール式接触) に対して,3ミリ秒 |
| ユーザー プログラム メモリ (最大) | 80Kバイト |
|
離散入力ポイント - %I 離散出力ポイント - %Q |
512 512 |
| ディスクリート・グローバル・メモリ - %G | 1280ビット |
| 内部コイル - %M | 1024 ビット |
| 出力 (一時的な) コイル - %T | 256 ビット |
| システム状態参照 - % S | 128ビット (%S, %SA, %SB, %SC - それぞれ32ビット) |
| レジスタメモリ - % R | 9999 単語 |
| アナログ入力 - %AI | 1024語 |
| アナログ出力 - %AQ | 256 単語 |
| システム登録 (参照表の表示のみで,ユーザロジックプログラムでは参照できない) | 16語 (%SR) |
| 計時器/カウンター | >2000年 |
| シフト レジスタ | そうだ |
| 内蔵された港 | 1 (PLC電源上のコネクタを使用する). SNP/SNP-X スレーブプロトコルをサポートする. SNP/SNP-X マスター,CCM,または RTU スレーブサポートのためのCMM モジュール; RTU マスターサポートのための PCM モジュールが必要です. |
| 通信 | LAN複数のドロップに対応し Ethernet,FIP,Profibus,GBC,GCM,GCM+オプションモジュールもサポートしています |
| オーバーライド | そうだ |
| バッテリー付き 時計 | そうだ |
| 中断 | そうだ |
| メモリ ストレージ タイプ | RAMと初期バージョンのオプションEPROMまたはEEPROM.ハードウェアバージョンIC693CPU341-Jとファームウェアリリース4から開始.61, RAM とオプションの Flash がサポートされています. |
| PCM/CCM互換性 | そうだ |
