詳細情報 |
|||
| ブランド: | GE Fanuc | モデル: | IC693CPU360 |
|---|---|---|---|
| シリーズ: | シリーズ90-30 | 製品タイプ: | CPU |
| マイクロプロセッサ: | 80386EX | 入力/出力ポイント: | 4096 |
| 電圧によって入れられる評価: | 5V DC | 現在の消費: | 670 mA |
| レジスタ記憶装置: | 9999ワード | 動作温度: | 摂氏0-60度 |
| ハイライト: | 24VDC負論理の入力モジュール,24VDC肯定的な論理の入力モジュール,2A負論理の出力モジュール |
||
製品の説明
製品説明

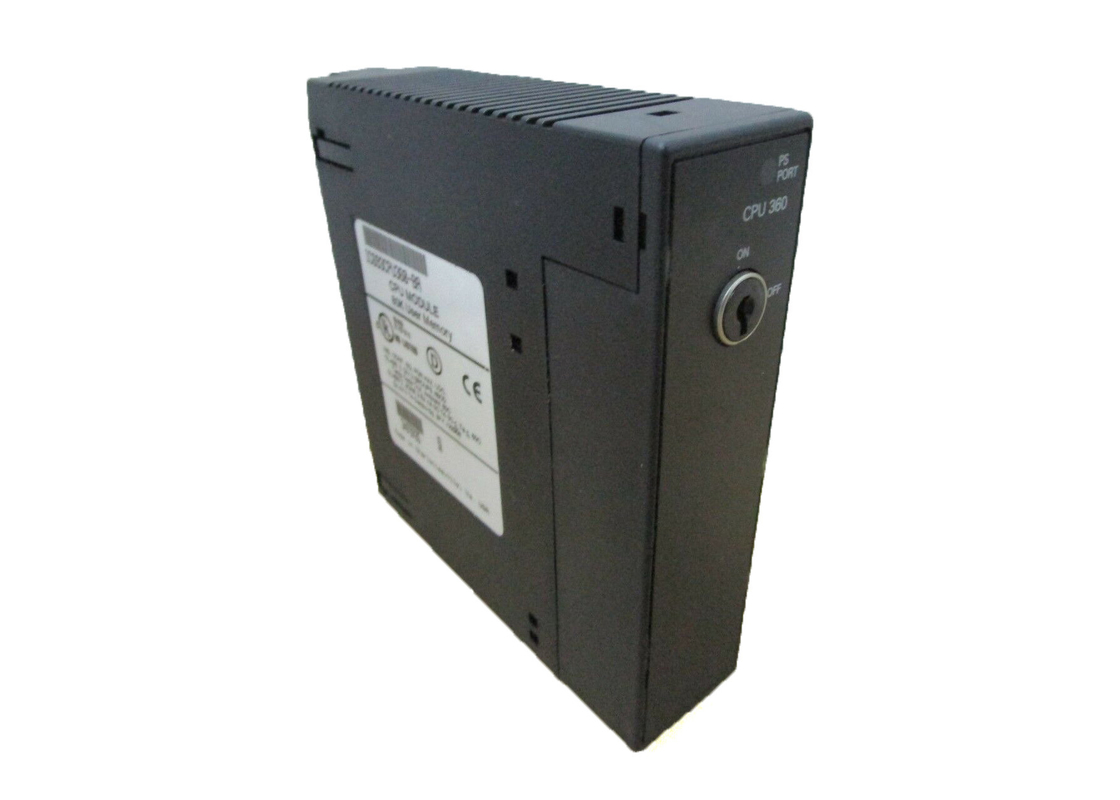

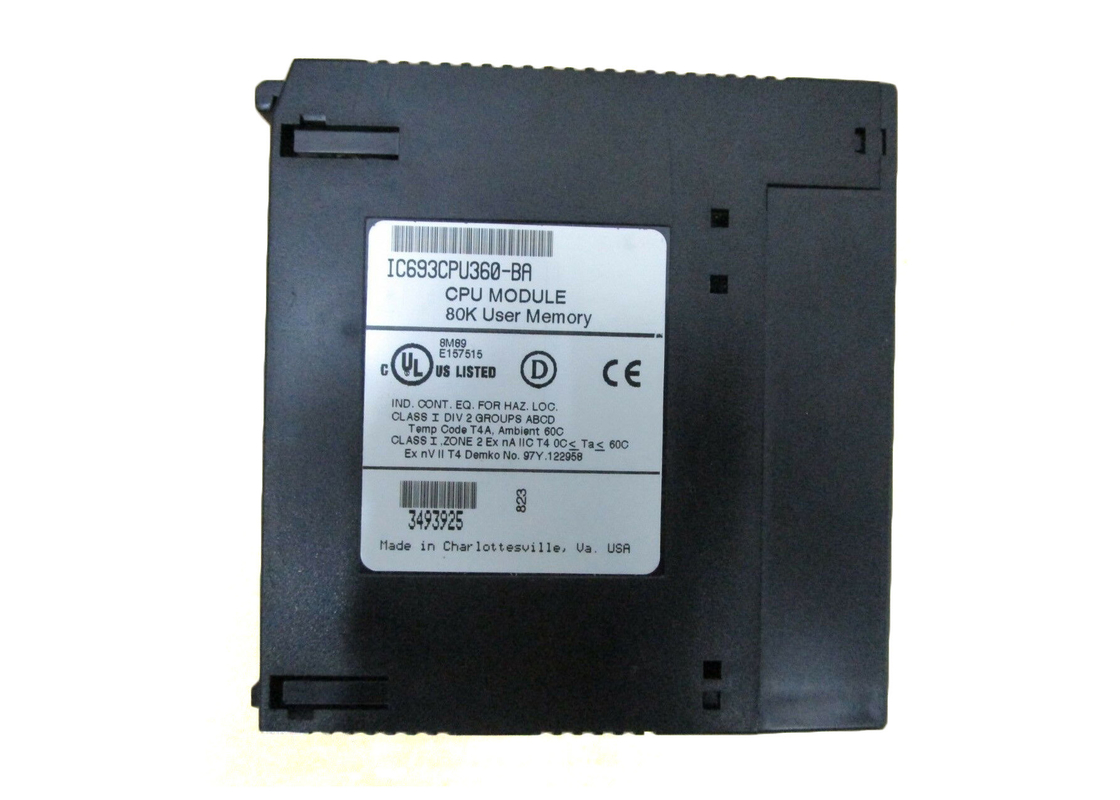

GE Fanuc IC693CPU360は,中央処理ユニット (CPU) 360 モジュールである.構成可能なユーザーメモリが 240 Kbyte である.これは8つのラックで 4096の離散I/Oポイントを持つ単スロットCPUモジュールです
CPU360モジュールの典型的なスキャン速度は,論理メモリ1Kあたり0.22mSである.モジュールは,組み込みシリアルポートを持っていないが,それはPLC電源のコネクタを使用することができますこのモジュールは RAM と Flash メモリの両方を搭載しており,他の IC693 モジュールのように,ファームウェア v と互換性があります.10.60このユニットは,GE Fanuc のシリーズ90-30レンジと互換性がある.低I/O数値を持つエントリーレベルのアプリケーションでこのCPUを使用する場合,CPUはバックプレーンに埋め込まれている.入力または出力使用のために利用可能なすべてのスロットを作ります.イーサネット,様々なバスモジュール,制御デバイスは,このCPUモジュールで動作できる互換性のあるデバイスの一部である.
中級CPUモデルはモジュール型であり,さまざまなメモリサイズで提供されています.このラインナップには,異なる性能能力とプログラム可能なコプロセッサモジュールサポートなどの機能の強化のモデルも含まれています.高性能CPUは最新の386EXプロセッサをベースにしている.
このモジュールは,4,096 I/O ポイントまで処理することができ, 32K のメモリから開始され,いくつかの標準言語でプログラムすることができます.IC693CPU360は高性能CPUです
テクニカル仕様
| プロセッサの速度: | 25 MHz |
| I/O ポイント: | 2048 |
| 登録メモリ: | 240KBytes |
| フローティングポイント数学: | そうだ |
| 32 BIT システム | |
| プロセッサ: | 80386EX |
技術情報
CPU360 カタログ番号 IC693CPU360
| CPU タイプ | シングルスロット CPU モジュール |
| システム別のベースプレート総数 | 8 (CPUベースプレート + 7拡張および/またはリモコン) |
| 電源から求められる負荷 | +5 VDC電源から 670 ミリアンプ |
| プロセッサの速度 | 25 メガヘルツ |
| プロセッサタイプ | 80386EX |
| 動作温度 | 0~60°C (32~140°F) の環境 |
| 典型的なスキャン速度 | 01Kの論理 (ブール式接触) に対して22ミリ秒 |
| ユーザー プログラム メモリ (最大) | ファームウェアリリース9から0, 240Kバイト. 注:利用可能なユーザープログラムメモリの実際のサイズは,%R,%AI,および%AQ構成可能なワードメモリタイプ (下記を参照) に対して設定された量に依存します. リリース 9以前のファームウェアの場合..0固定サイズは80Kバイトです |
| 離散入力ポイント - %I | 2,048 |
| 離散出力ポイント - %Q | 2,048 |
| ディスクリート・グローバル・メモリ - %G | 1280 ビット |
| 内部コイル - %M | 4,096ビット |
| 出力 (一時的な) コイル - %T | 256 ビット |
| システム状態参照 - % S | 128ビット (%S, %SA, %SB, %SC - それぞれ32ビット) |
| レジスタメモリ - % R | ファームウェアリリース9から0Logicmasterで128から16,384文字,Controlバージョン2で128から32,640文字まで設定できます.2リリース9以前のファームウェア0固定サイズは9,999語です |
| アナログ入力 - %AI | ファームウェアリリース9から0Logicmasterで128から16,384文字,Controlバージョン2で128から32,640文字まで設定できます.2リリース9以前のファームウェア0固定サイズは9,999語です |
| アナログ出力 - %AQ | ファームウェアリリース9から0Logicmasterで128から16,384文字,Controlバージョン2で128から32,640文字まで設定できます.2リリース9以前のファームウェア0固定サイズは9,999語です |
| システムレジスタ (参照表の表示のみ,論理プログラムでは参照できない) | 28語 (%SR) |
| 計時器/カウンター | >2000 |
| シフト レジスタ | そうだ |
| 組み込みシリアルポート | 1 (PLC電源上のコネクタを使用する). SNPスレーブとSNP-Xスレーブプロトコルをサポートする. SNP/SNP-Xマスター,CCM,またはRTUスレーブプロトコルサポートのためのCMMモジュールが必要である; RTUマスターサポートのためのPCMモジュール. |
| 通信 | LAN複数のドロップに対応し,Ethernet,FIP,Profibus,GBC,GCM,およびGCM+オプションモジュールをサポートします. |
| オーバーライド | そうだ |
| バッテリー付き 時計 | そうだ |
| 中断 | そうだ |
| メモリ ストレージ タイプ | RAMとフラッシュ |
| PCM/CCM互換性 | そうだ |
| フローティングポイント数学サポート | そう,ファームウェア バージョン 9.0 以降のファームウェアベースです |
