詳細情報 |
|||
| ブランド: | GE Fanuc | モデル: | IC693MDL632 |
|---|---|---|---|
| シリーズ: | シリーズ90-30 | 製品タイプ: | 入力モジュール |
| 論理: | 肯定的/陰性 | 定格電圧: | DC 125ボルトの |
| 入力電圧範囲: | DC 0から150ボルトの | 入力: | 8 |
| 分野の側面と論理の側面間の分離: | 1500ボルト | 保証: | 1年 |
| ハイライト: | 24VDC負論理の入力モジュール,24VDC肯定的な論理の入力モジュール,2A負論理の出力モジュール |
||
製品の説明

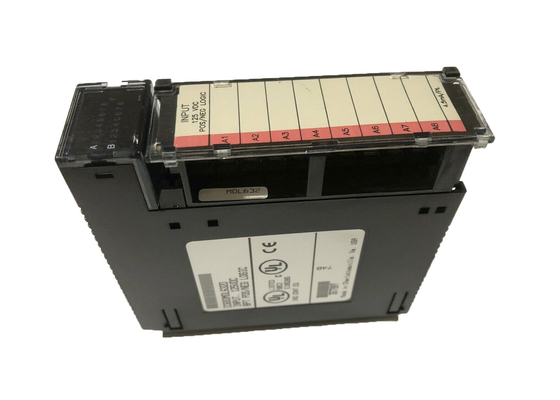

GE FANUC IC693MDL632、125V DC 正/負論理入力モジュール
製品説明
GE Fanuc IC693MDL632は、125V DC 正/負論理入力モジュールです。このモジュールは、2つの絶縁グループに均等に分割された8つの独立した入力ポイントを備えています。これらの2つのグループはそれぞれ、独自の個別コモンを持っています。コモンは、モジュール本体内部で接続または結合されていません。
オペレーターは、このモジュールをシリーズ90-30 PLCで使用できます。これは、5スロットまたは10スロットのベースプレートのI/Oスロットに取り付けることで行われます。
フィールドデバイスを動作させるには、オペレーターがそれらに電力を供給する必要があります。まず、入力デバイスを接続する必要があります。これは、モジュール入力と電源バスの間で行われます。入力特性と互換性のある入力デバイスには、電子近接スイッチ、押しボタン、リミットスイッチなどがありますが、これらに限定されません。
IC693MDL632モジュールは、正または負の論理特性を持つことができます。これは設計によるものです。入力デバイスからユーザーコモンまたは負の電源バスに電流をシンクできます（正論理）。逆に、モジュールは入力デバイスから電流をソースし、ユーザーコモンまたは正の電源バスに送信できます（負論理）。
モジュールの上面には、LEDブロックがあります。インジケーターの2つの水平行があります。このモジュールには8つのポイントしかないため、上段のみを使用します（ポイント1〜8）。これらは、各ポイントのオン/オフステータスを示します。

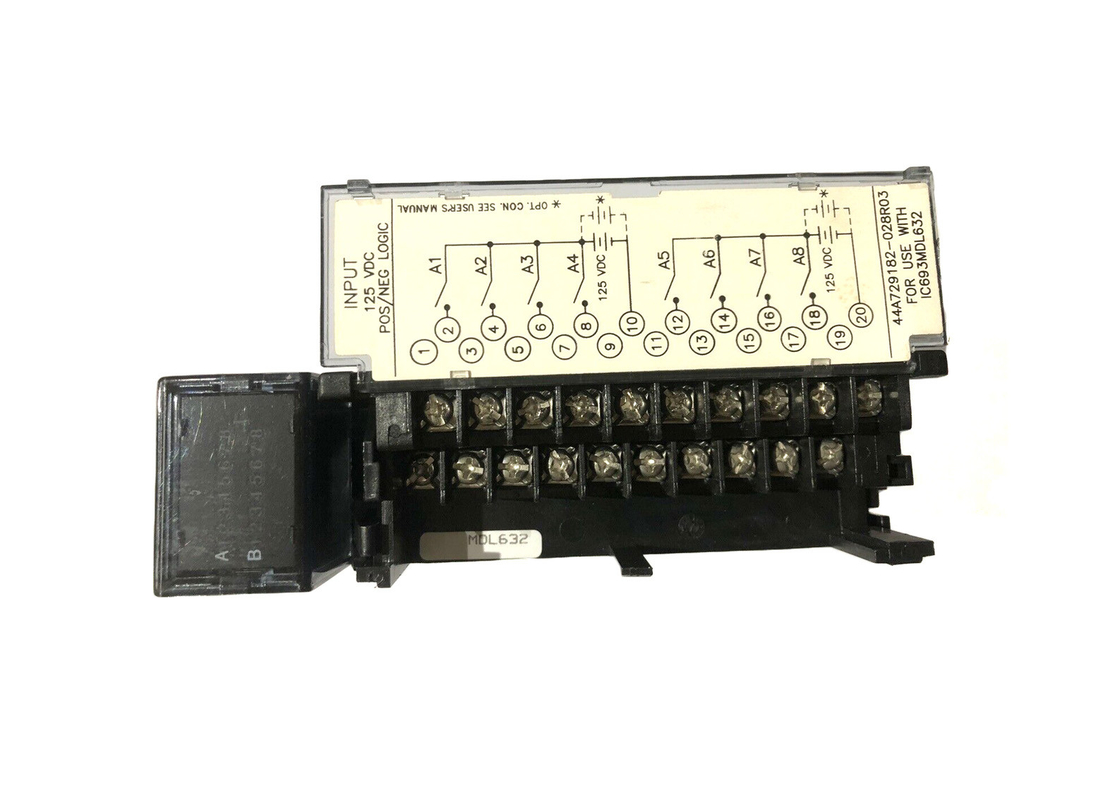

このモジュールにはヒンジ付きドアがあり、ドアの内面と外面の間にはインサートがあります。ドアが閉じているとき、インサートのモジュール内側を向いている面には、回路配線に関する情報があります。また、回路識別情報を外面に記録できます。

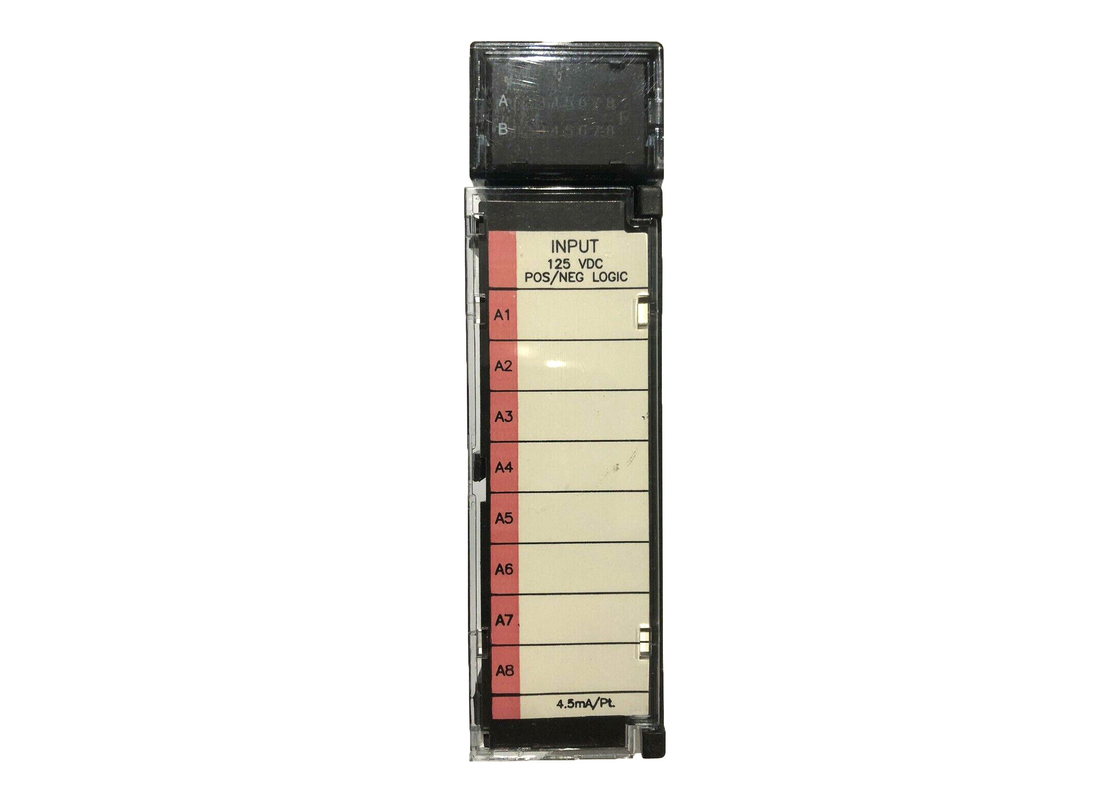

インサートの左端には赤色が見えます。これは、ユーザーに高電圧モジュールであることを知らせるために色分けされています。
技術仕様
| 定格電圧: | 125V DC |
| 入力数: | 8 |
| 周波数: | 該当なし |
| 入力電流: | 4.5 mA |
| 絶縁: | フィールド側とロジック側の間の1500V |
| DC電源: | はい |
技術情報
| 定格電圧 | 125V DC（正または負論理） |
| 入力電圧範囲 | 0〜+150V DC |
| モジュールあたりの入力数t | 8（4つの入力の2つのグループ） |
| 絶縁 | フィールド側とロジック側の間の1500V |
| グループ間の500V | |
| 入力電流 | 4.5 mA（標準） |
| 入力特性 | |
| オン状態電圧 | 90〜150V DC |
| オフ状態電圧 | 0〜30V DC |
| オン状態電流 | 3.1 mA |
| オフ状態電流 | 最大1.1 mA |
| オン応答時間 | 7 ms（標準） |
| オフ応答時間 | 7 ms（標準） |
| 内部消費電力 | バックプレーンの5Vバスから40 mA |
| ユーザー入力電源から36 mA（標準）（すべての入力 | |
| オン） |
