商品の詳細:
お支払配送条件:
|
| ブランド: | GE Fanuc | モデル: | IC693MDL634 |
|---|---|---|---|
| シリーズ: | シリーズ90-30 | 製品タイプ: | 入力モジュール |
| 評価される電圧: | 24 V DC | 入れられた電圧範囲: | 0から30ボルトDC |
| 入力: | 8 | 分野の側面と論理の側面間の分離: | 1500ボルト |
| 電圧評価の典型的な入力電流: | 7 mA | ||
| ハイライト: | 24VDC負論理の入力モジュール,24VDC肯定的な論理の入力モジュール,2A負論理の出力モジュール |
||

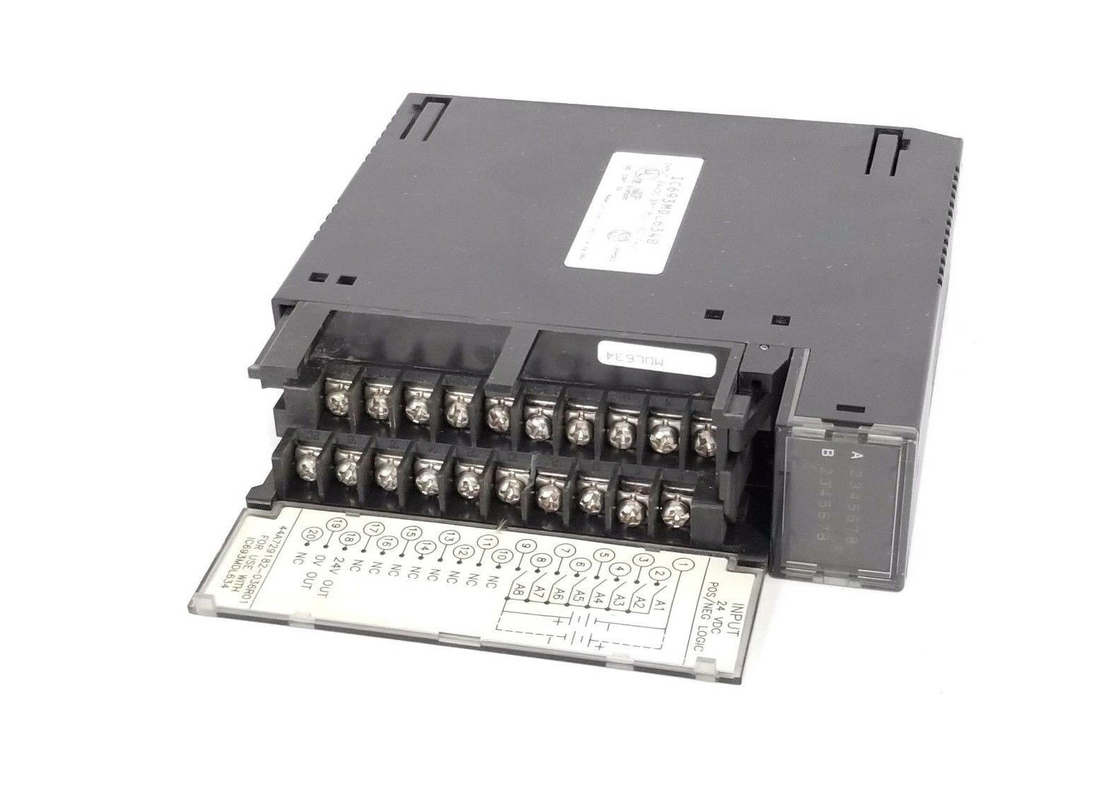

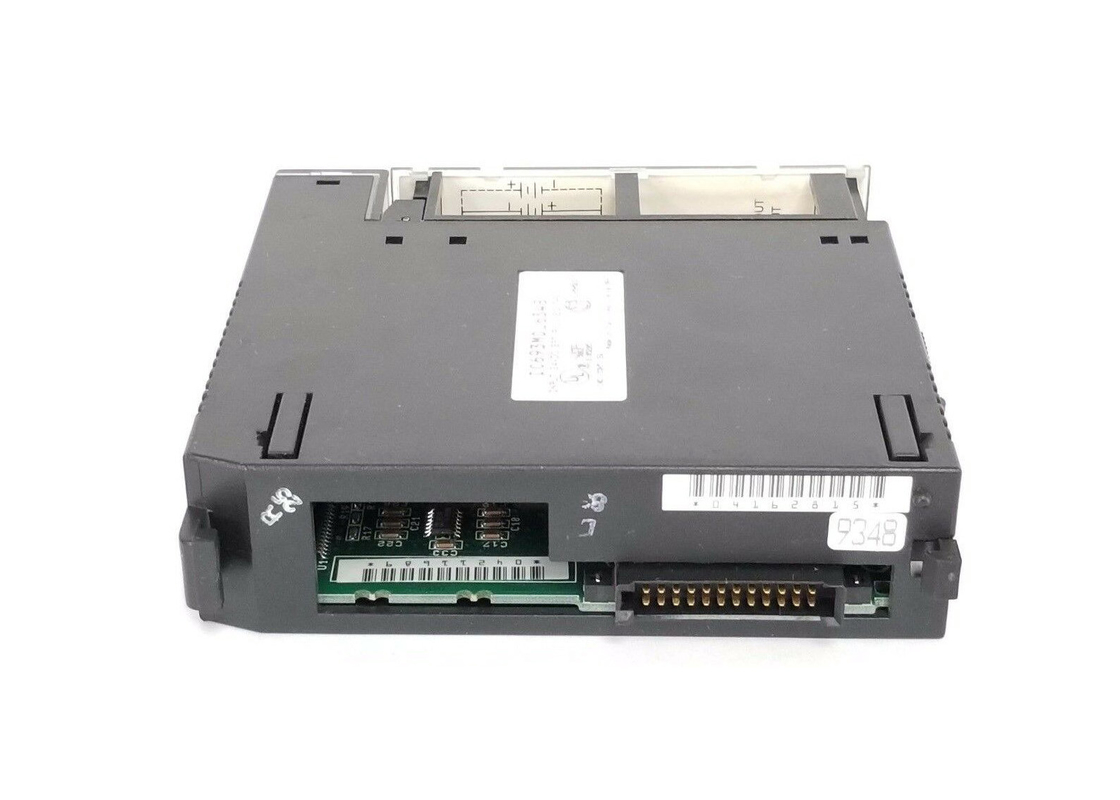

IC693MDL634は,GE Fanucによるシリーズ90-30プログラム可能な論理コントローラ用の24ボルトDC正負論理入力モジュールである.IC693MDL634モジュールは,8つの入力ポイントと1つの共通の電源入力端末を持つ1つのグループを持っています.IC693MDL634の構成は,正論理と負論理の両方の特性を提供します.これらの入力特性は,さまざまなユーザが供給する入力デバイスに適しています.電子近距離スイッチなど制限スイッチを押します
電流が入力点を通過すると,入力状態表 (%I) の論理1が生成されます.ユーザーはフィールドデバイスを操作するために電力を供給できます.または孤立した +24 VDC出力を使用して,限られた数のDC入力に電力を供給することができます.IC693MDL634 ′s 入力電圧範囲は 0 から + 30 ボルト DC まで,入力電流は 7 mA (典型) で,定位電圧では 11 のオン状態電圧で動作する.5~30ボルト DCと0~+5ボルト DCのオフ状態の電圧最小のオン状態電流は3.2mAで,最大のオフ状態電流は1.1mAです.

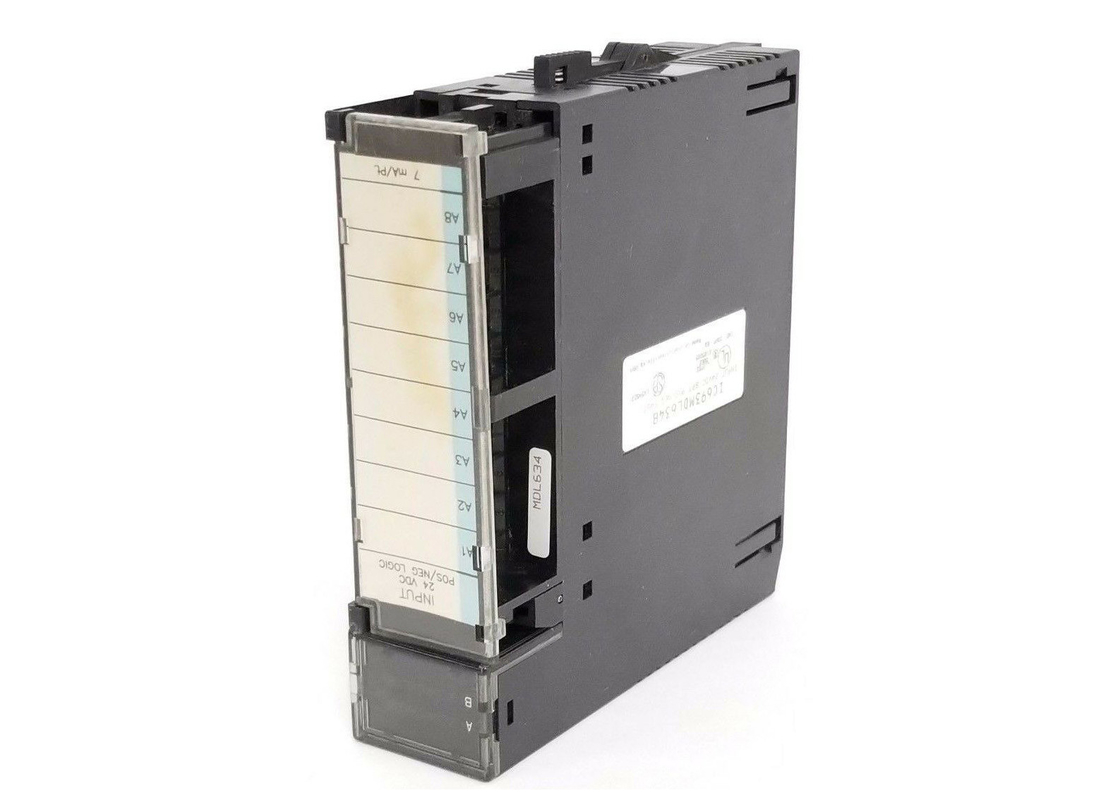

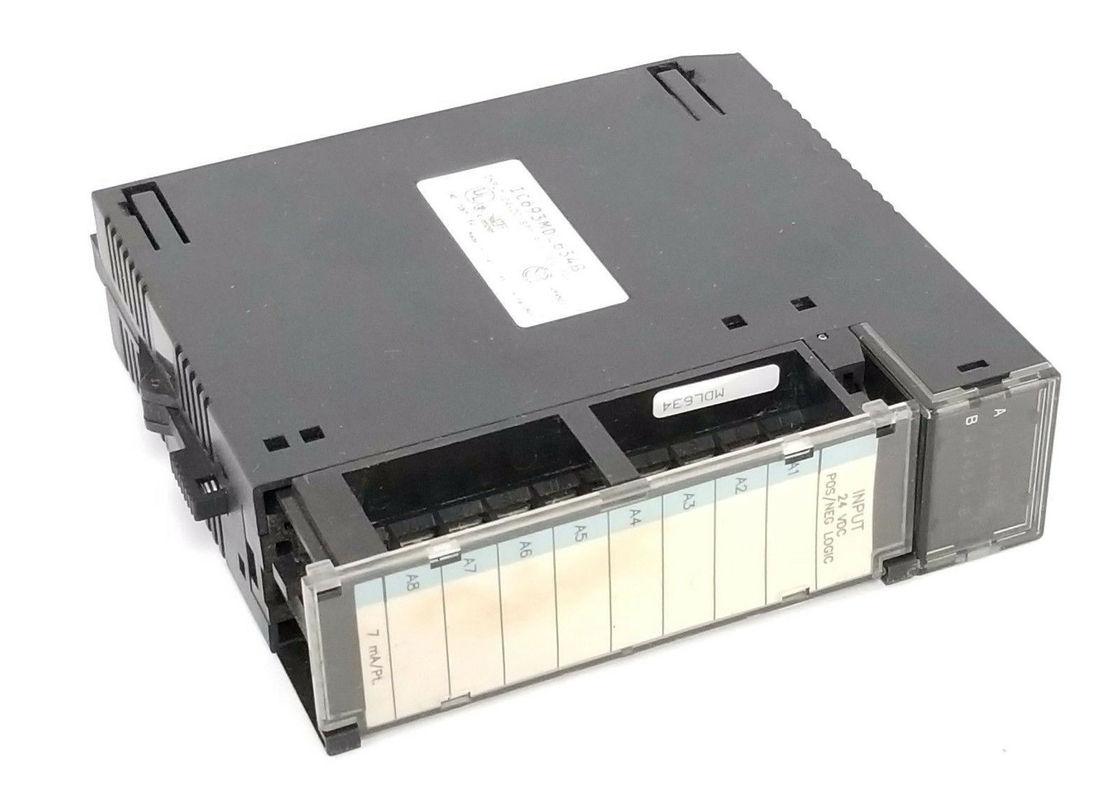

IC693MDL634には8点の各点のオン/オフ状態を便利に表示するためのLEDライトインジケーターが上部にある.このLEDブロックには2つの水平列があり,各列に8つの緑色のLEDがあります.上位列このモジュールは,A1 から 8 (ポイント 1 から 8) とラベル付けされているIC693MDL634のヒンジドアの内面と外面を分離する挿入物で,青い色の左端で識別できます.低電圧モジュールの信号を表示する.回路の配線に関する情報は内部に位置し,識別情報は外面に記録することができます.このモジュールは,シリーズ90-30PLCシステムの5か10スロットベースプレートの任意のI/Oスロットにインストールすることができます..
GE Fanuc IC693MDL634モジュールは,電圧24ボルトDCの入力モジュールである.GE Intelligent Platforms/GE Fanuc Companyが製造するプログラム可能な論理制御器またはPLCのシリーズ90-30製品ラインの一部として製造されています.このモジュールには8つの入力ポイントのグループと,単一の共通の電源入力端末があります.GE Fanuc IC693MDL634 モジュールの構成により,負と正の両方の論理特性を使用できます.. これらの入力特性のいくつかは,例えば,プッシュボタンと制限スイッチなど,ユーザーによって供給されるさまざまな入力デバイスのために最もよく使用されます.電流が入力ポイントを通過すると,入力状態表は,論理レベルが1になります.フィールド装置を動かすのに使用される電力は,オペレーターによって供給され得るが, +24 ボルト DC の孤立した出力電力は,限られた DC 入力に対して電源として機能することができる.
GE Fanuc IC693MDL634入力モジュールは,入力電圧範囲が0から30V DC,および名値電圧で平均入力電流の7ミリアンプで提供されています.このモジュールはまた,オン状態の電圧範囲11.5から30ボルトDC, 0から5ボルトDCオフステート電圧範囲. 最低は3.2ミリアンプのオンステート電流,最多は1.1ミリアンプのオフステート電流.IC693MDL634モジュールは8つの入力ポイントの"オン"と"オフ"の状態を示すLEDライトインジケーターを搭載しています.. There is an insert that separates the inside and outside surfaces of the GE Fanuc IC693MDL634 module’s hinged door and it can be identified by the blue-colored left edge that signals when the module has low voltage.
| 定位電圧: | 24ボルト DC |
| # インプット: | 8 |
| 周波数: | n/a |
| 入力電流: | 7.0 mA |
| 入力電圧範囲: | 0~30ボルト DC |
| DC電源: | 違う |
定位電圧 24 ボルト DC
入力電圧範囲 0 から + 30 ヴォルト DC
モジュール8 (単一の共通点を持つ1つのグループ) による入力
隔離 1500 ボルト フィールド側と論理側の間
入力電流 7 mA (典型) 定位電圧で
入力特性
オン状態の電圧 11.5Vから30V DC
静止電圧 0 から + 5 ボルト DC
オン状態の電流 3.2 mA 最低
停止電流 1.1 mA 最大
応答時間 典型的には7ms
停止応答時間 典型的には7ms
電源消費: 5V 45 mA (すべての入力がオン) バックプレーンの5ボルトバスから
電源消費: 24V 62 mA 隔離 24 ボルト バックプレーン バスからまたはユーザーから供給された電源から
