GE FANUC IC693MDL646の24ボルトDCの陽性/負論理の入力モジュール

GE FANUC IC693MDL646 24ボルト DC ポジティブ・ネガティブ・論理

入力モジュール

製品説明

IC693MDL646モジュールは,プログラム可能な論理コントローラ90-30シリーズ用の24ボルトDC正負論理入力モジュールである.16の入力ポイントを1つのグループで共有するIC693MDL646は,正論理または負論理特性を持つように設計されています.入力特性により,制限スイッチなどの幅広いユーザー供給入力デバイスと互換性があります.フィールド装置の電源は,通常,ユーザーまたは電源上の孤立した24VDC電源から供給されます.

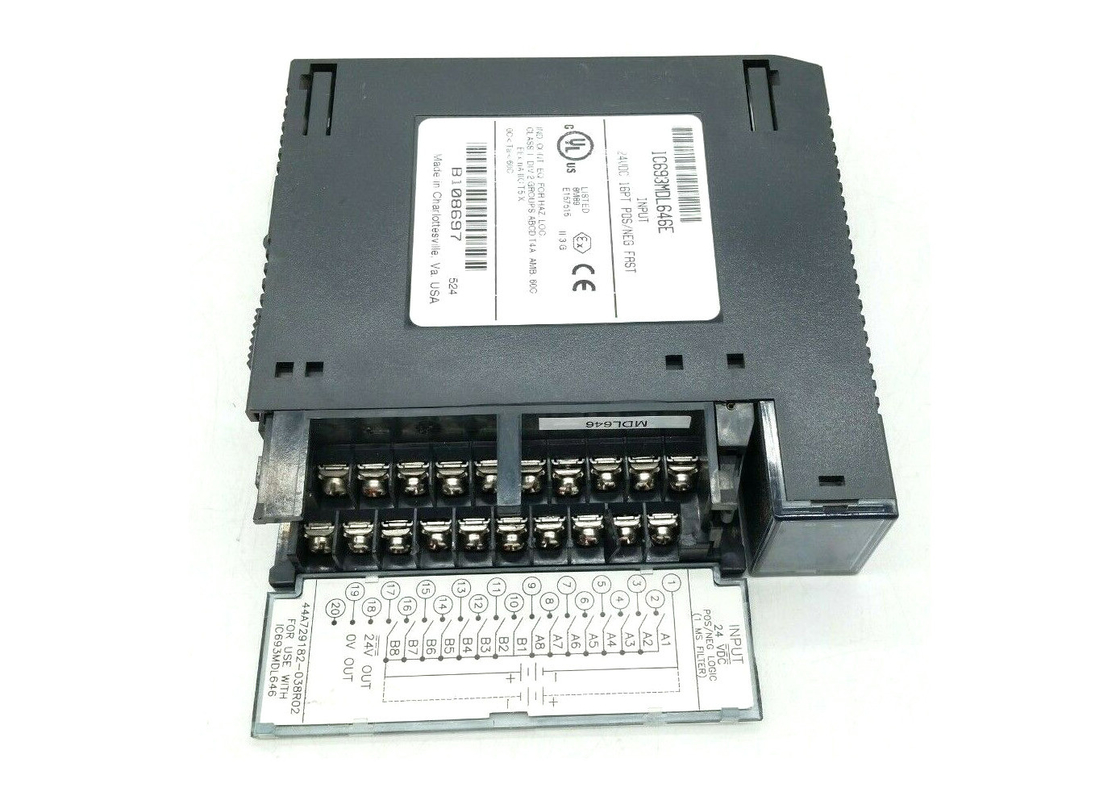

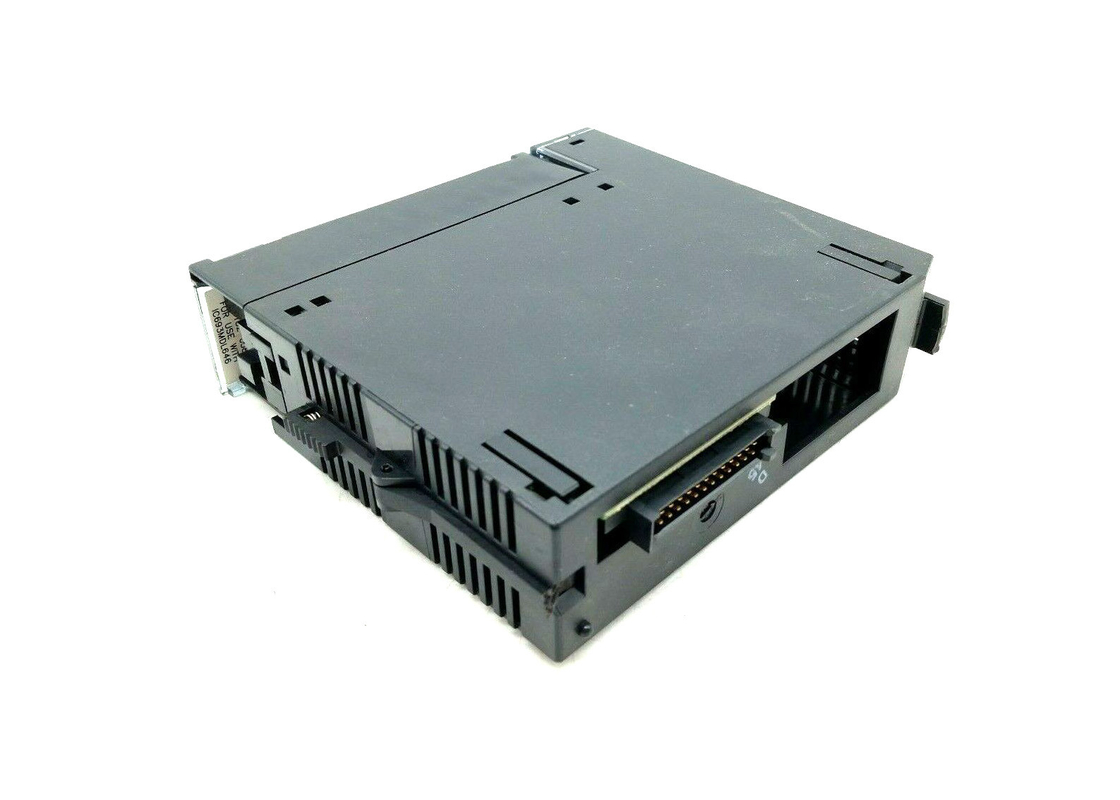

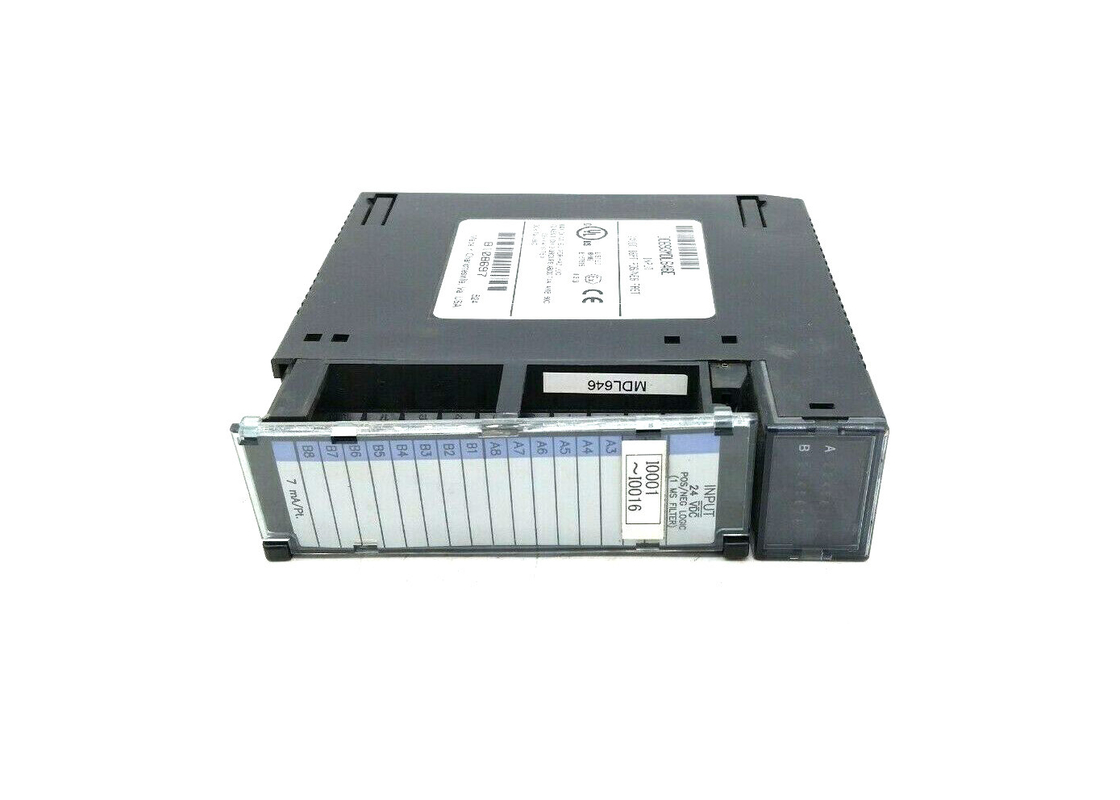

モジュールの上部には,各点のオン/オフ状態を表示するLEDインジケーターが位置する.LEDブロックは2つの水平列に分けられ,各列に8つの緑色のLEDがあります.上の行はA1からA8 (点1から8),下の行はB1からB8 (点9から16)内側にはワイヤリング図があり,内側には,そして回路の識別子は外面に位置しています挿入器の外側の左邊は,低電圧モジュールを表示するために青色でコードされています.このモジュールは,シリーズ90-30PLCシステムの任意のI/Oスロットにインストールできます.他の仕様には0~30VDCの入力電圧範囲と7mAの入力電流が含まれます.オンステート電圧は11.5~30V,オンステート電圧は0~+5VDC.オンステート電流は最低3.2mA,オフステート電流は最大1.1mAである.

IC693MDL646について

IC693MDL646モジュールは,GEのプログラム可能な論理コントローラシリーズ90-30に分類されたGEのFanuc 24V DCモジュールである.16点DCモジュールは,簡単なトラブルシューティングとセットアップのための簡素化された構造を持っていますIC693MDL646モジュールは,PLCコントローラとインタフェースを可能にするCIMPLICITYマシンエディション論理ソフトウェアを搭載したポータブルPDAをサポートします.この論理開発者 PDAは,監視やデータの変更を容易にする診断を閲覧する能力です装置は,フォースオン/オフ機能と付属し,時間を節約し,生産性を増加させる,使いやすいマシン設定プロセスを通して設定することができますIC693MDL646モジュールは,統合されたモーション制御ユニットを通じて,さまざまなポイントからポイントへのアプリケーションのための高性能を確保するために構築されています.

GE Fanuc Series 90-30 IC693MDL646 24V DCモジュールの処理力は簡単に調整できます.GE IC693MDL646モジュールは,アプリケーションソフトウェアを変更する必要なく,強力なシステムを作成することができますイーサネット通信を使用することで,IC693MDL646モジュールは,様々な産業システムと工場フロアの異なる部分間のリアルタイムリンクを提供します.これは,ユーザーがリアルタイムモニタリングと制御の容易さを経験することを保証しますIC693MDL646モジュールは,Ethernet対応CPUを使用し,ラックに搭載されたEthernetモジュールの使用をサポートします.IC693MDL646モジュールは,様々な小さな制御装置の中で突出することを確保するために構築され,冗長性オプションを提供していますIC693MDL646モジュールは,効率性を確保するために構築されたコスト効率の良い産業用ソリューションです.

テクニカル仕様

技術情報

定位電圧 24 ボルト DC
入力電圧範囲 0 から + 30 ヴォルト DC
モジュール16のインプット (単一の共通点を持つ1つのグループ)
隔離 1500 ボルト フィールド側と論理側の間
入力電流 7 mA (典型) 定位電圧で
入力特性
オン状態の電圧 11.5Vから30V DC
静止電圧 0 から + 5 ボルト DC
オン状態の電流 3.2 mA 最低
停止電流 1.1 mA 最大
応答時間 1 ms 典型的な
停止応答時間 1 ms 典型的な
電源消費: 5V 80 mA (すべての入力がオン) バックプレーンの5ボルトバスから
電源消費: 24V 125 mA 隔離された24ボルトバックプレーンバスからまたは
ユーザが供給する電源から
