| ブランド: | GE Fanuc | モデル: | IC693MDL730 |
|---|---|---|---|
| シリーズ: | シリーズ90-30 | 製品タイプ: | PLC モジュール |
| 電圧タイプ: | DC | 出力電圧範囲: | 12~24V DC |
| 入力/出力ポイント: | 8 | ポイントごとに現在の負荷: | 2つのAmps |
| ハイライト: | 24VDC負論理の入力モジュール,24VDC肯定的な論理の入力モジュール,2A負論理の出力モジュール |
||
製品説明

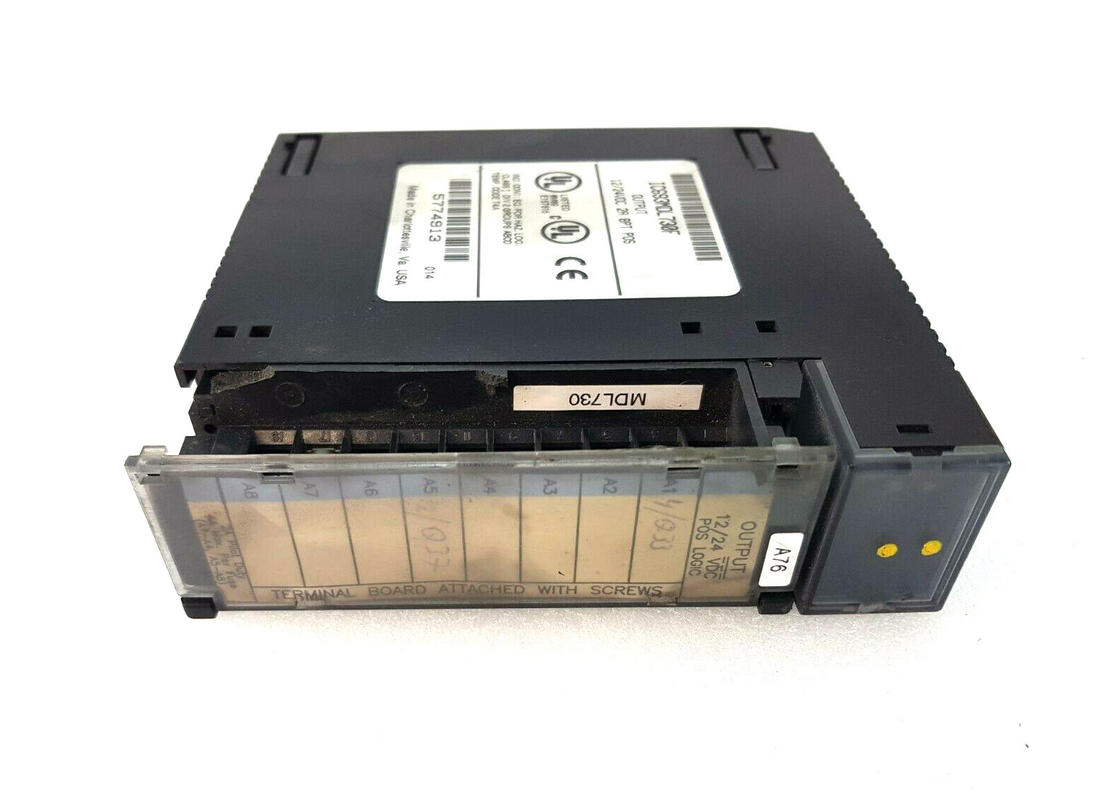

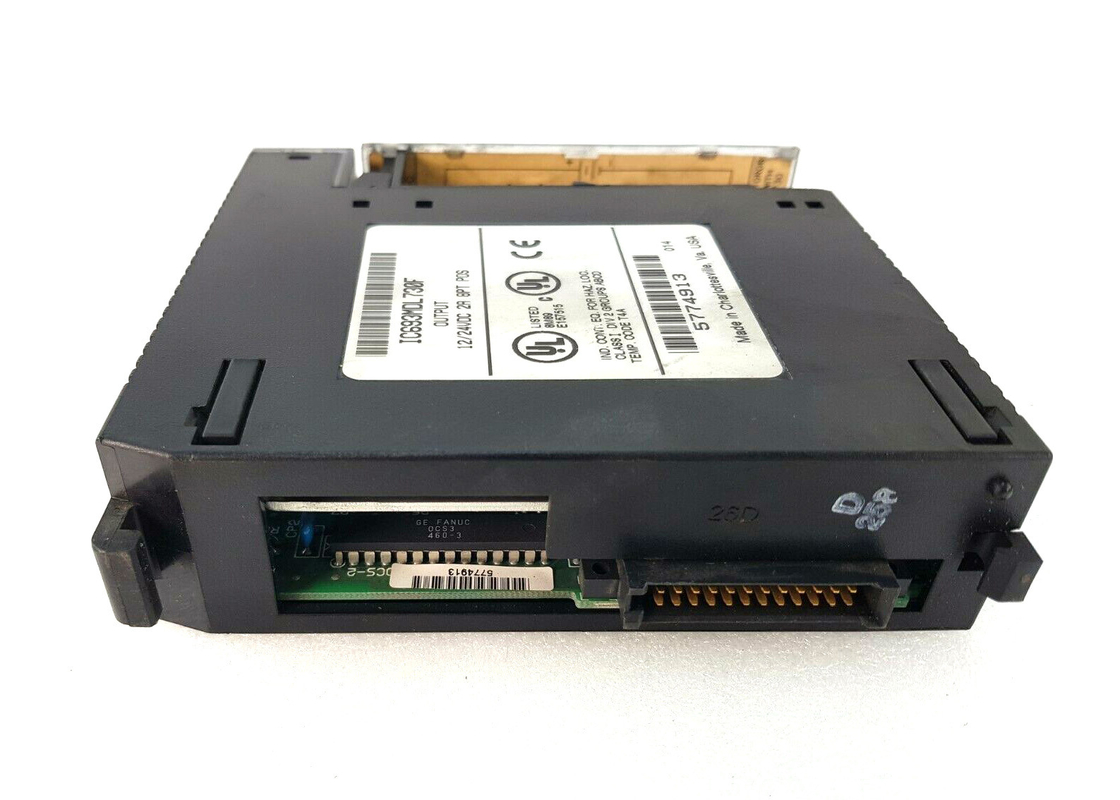

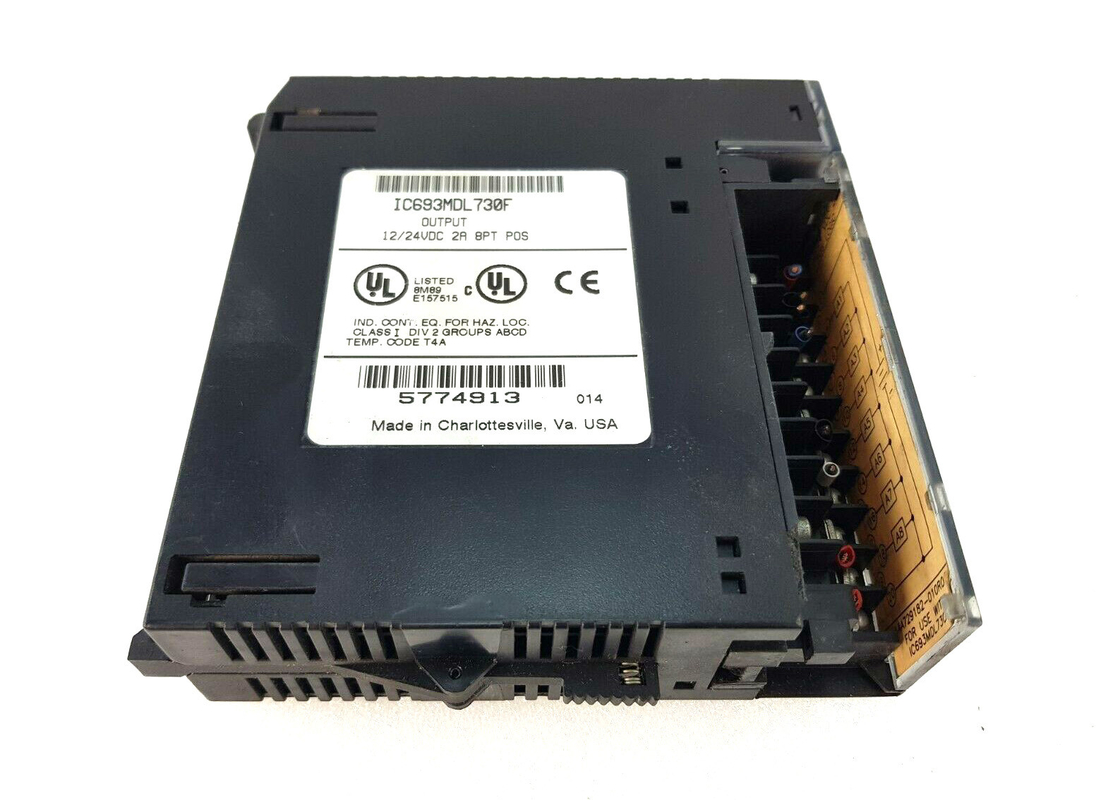

GE Fanuc IC693MDL730は12/24ボルトDCポジティブロジック2アンプ出力モジュールである.このデバイスは,シリーズ90-30プログラム可能なロジックコントローラと動作するように設計されている.単一のグループで8つの出力ポイントを提供します.負荷に電流を供給するという事実は明らかです. この電流は,電源の供給を制限する電流を供給します.ポジティブなパワーバスから供給するか,または他の一般的なユーザーこのモジュールを操作したいユーザーは,インジケーター,ソレノイド,モータースターターを含むさまざまな出力装置で操作できます.出力装置は,モジュール出力と負電源バスとの間に接続しなければならない.このフィールドデバイスを操作するために必要な電力を供給するために,ユーザーは外部電源を設定する必要があります.
モジュールの上部には,緑色のLEDの2つの水平列を装着したLEDブロックがあります.一列はA1と,もう一列はB1と表示されています.第1行は1〜8項,2行目は9〜16項このLEDは,モジュールの各点のオン/オフ状態を表示します.また,赤いLEDがあり,FFがラベル付けられています.これは緑色のLEDの2列の間に位置しています.任意のフューズが吹き飛ばされると,LEDは1点ずつ動きます.この赤いLEDが点灯しますこのモジュールは2つの5アンプのシューズを持っています.最初のシューズはA1からA4への出力を保護し,第2のシューズはA5からA8への出力を保護します.これらのシューズの両方は,電気的手段によって同じ共同に接続されています.
IC693MDL730には,ヒンジドアの表面の間に挿入口があります.このドアは,動作中に閉ざされるべきです.モジュールの内側に向いている表面には,回路配線に関する情報があります.表面にこのユニットは,挿入器の外側の左端にある青色のコードで示される低電圧モジュールです.シリーズ90-30PLCシステムで操作するにはユーザは5か10か所のスロットベースプレートの任意のI/Oスロットにモジュールをインストールできます.
| 定位電圧: | 12/24ボルト DC |
| # 出力: | 8 |
| 周波数: | n/a |
| 出力負荷: | 2.0アンパール |
| 出力電圧範囲: | 12から24ボルト DC |
| DC電源: | そうだ |
仕様
| 定位電圧 | 12/24ボルト DC |
| 出力電圧範囲 | 12から24ボルト DC (+20%, ¥15%) |
| モジュールの出力 | 8 (8つの出力からなる1つのグループ) |
| 孤立 | フィールド側と論理側との間に1500ボルト |
| 出力電流 t |
1点あたり最大2アンパール 60°C (140°F) の時,ファイューズあたり最大2アンパール |
| 50°C (122°F) の時,ファイューズあたり最大4アンプ | |
| 出力特性 | |
| 入力電流 | 9.4アンパース 10ms |
| 出力電圧低下 | 1最大2ボルト |
| 状態外からの漏れ | 最大1mA |
| 応答 時間 に つい て | 最大 2 ms |
| 応答時間が切れている | 最大 2 ms |
| 電力消費量 | バックプレンの5ボルトバスから55mA (すべての出力オン) |
