| 起源の場所: | 米国 |
| ブランド名: | GE |
| 証明: | CE |
| モデル番号: | IC693MDL655 |

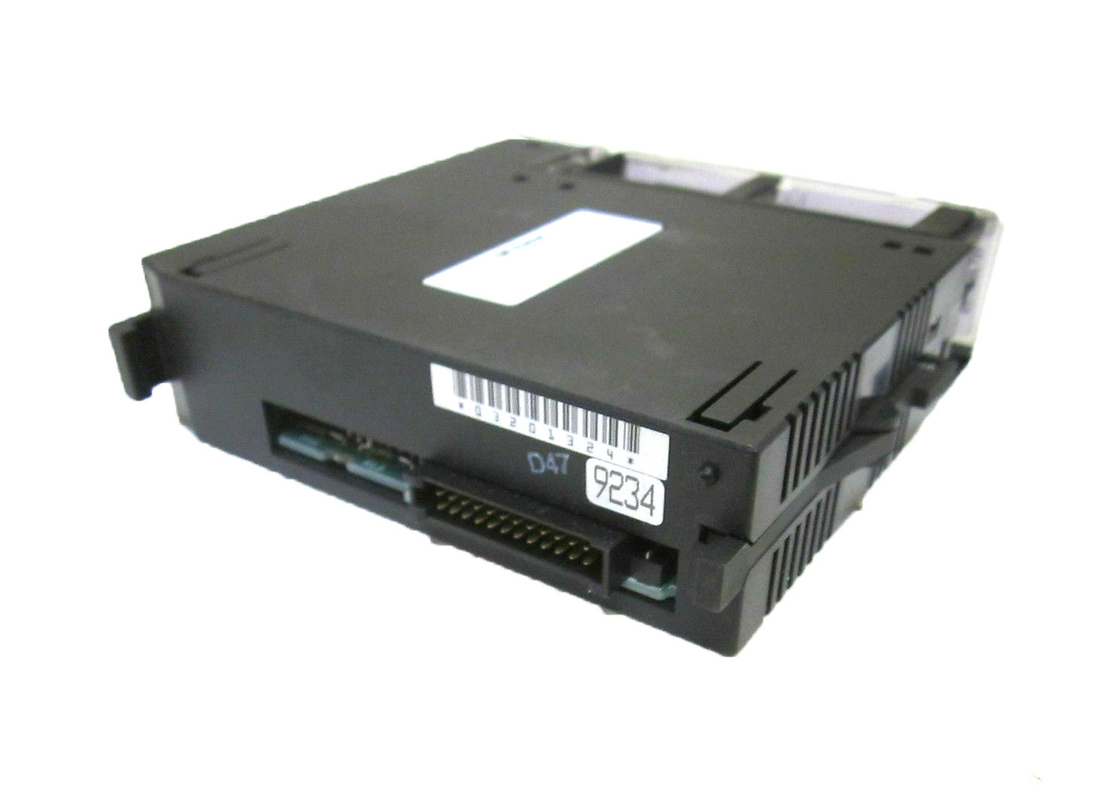

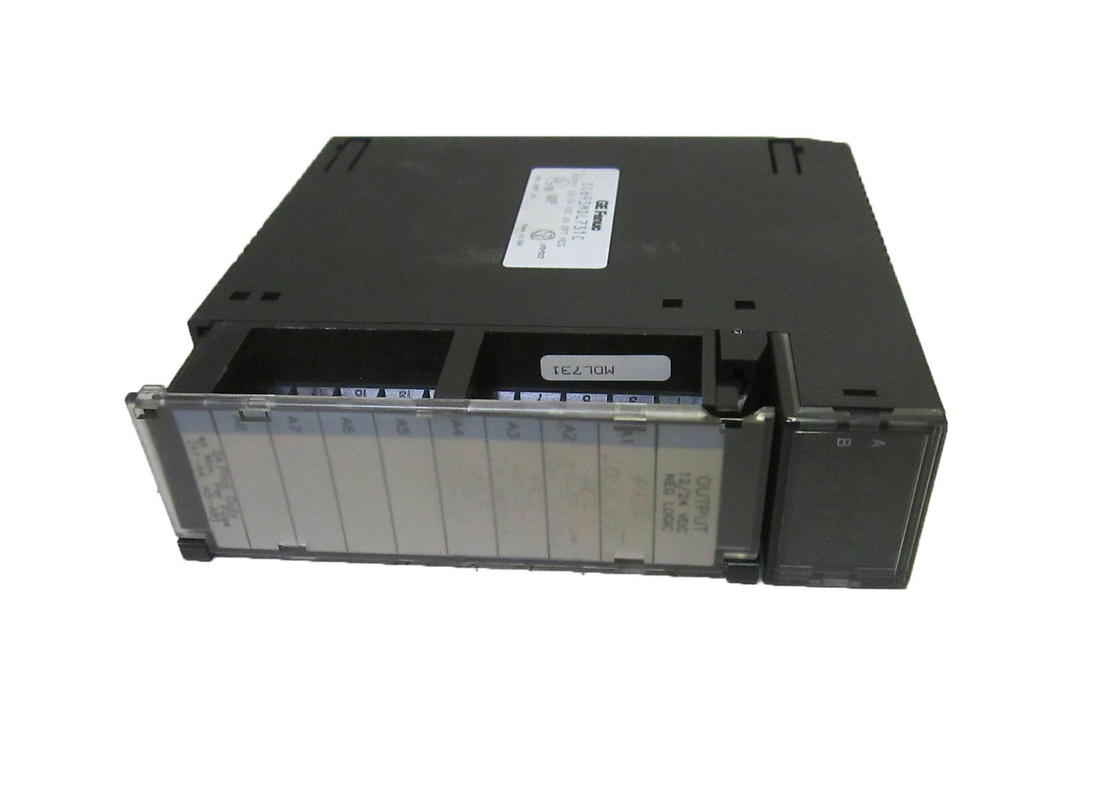

GE Fanuc IC693MDL731は、12/24ボルトDCネガティブロジック2アンペア出力モジュールです。Series 90-30プログラマブルロジックコントローラーシステムの一部であり、このモジュールには8つの出力ポイントが装備されています。これらのポイントは単一の電源出力端子を共有します。IC693MDL731は負荷からユーザーコモンまたはネガティブ電源バスに電流をシンクするため、モジュールはネガティブロジック特性を備えています。その出力特性により、ユーザーが供給する特定の負荷デバイスとペアリングできます。例えば、このモジュールは様々な種類のソレノイド、モーター起動機、インジケーターと組み合わせて動作させることが可能です。これを行うには、これらのデバイスをモジュールの出力とポジティブ電源バスの間に接続する必要があります。その後、ユーザーは外部電源を供給してデバイスを動作させることができます。
90-30ファミリーの多くの類似ユニットと同様に、IC693MDL731にはLEDブロックがあります。16個のインジケーターがあり、A1とB1の2つの別々の行に配置されています。それぞれに8つのLEDがありますが、このモジュールは8つの出力ポイントしか持たないため、A1のみを使用します。ヒューズ切れインジケーターLEDも存在します。モジュール内のいずれかのヒューズが切れると、赤く点灯します。ユニットには2つのヒューズがあり、それぞれ5アンペアのヒューズです。1つは出力A1からA4を保護し、もう1つはA5からA8を保護します。これらのヒューズは単一の共有コモンに電気的に接続されています。ユーザーは、この2アンペア出力モジュールをSeries 90-30システムのベースプレートにインストールできます。IC693MDL731のドアに近いインサートの端には、青色のストリップがあります。これは、ユニットが低電圧であることを示しています。
IC693MDL731モジュールは、GE Fanucによって製造されたディスクリート出力モジュールです。IC693MDL731モジュールは8つの回路出力を備え、12～24ボルトDC定格のディスクリート出力モジュールです。モジュールはDC電源を備え、出力電圧範囲は12～24ボルトDCです。ユニットはポイントあたり2.0アンペアの負荷電流を備え、ONまたはOFF時の応答時間は2ミリ秒です。IC693MDL731モジュールはトランジスタ出力タイプを備え、極性はネガティブと評価されています。コンポーネントはコモンあたり8ポイントを備え、コネクタタイプはモジュールあたり20本のネジを備えた端子台です。内部電源は5ボルトDCで55ミリアンペアです。入力電圧範囲は24ボルトDCと評価され、オン状態電圧は最小15ボルトDCです。コンポーネントは最大6ボルトDCのオフ状態電圧と最小4.5ミリアンペアのオン状態電流を備えています。
GE Fanuc IC693MDL731モジュールは常に安全に設置する必要があり、設置者は適切な保護エンクロージャーに設置されていることを確認する必要があります。さらに、ユニットは適切に動作するためにアプリケーションプログラムを使用する必要があり、設置者は適切な接地も確保する必要があります。アース導体は常にツリー状に接続し、分岐は中央のアースポイントにルーティングする必要があります。さらに、アース導体は可能な限り短く、可能な限り太くする必要があります。IC693MDL731モジュールは、モジュールシールド接地に使用されるアルミニウムPLCベースプレートを備えています。外部ポート接続を備えたPLCのCPUは、ポートの適切なシールドを確保するために、個別のシールドアース接続が必要です。
| 定格電圧: | 12/24ボルトDC |
| 出力数: | 8 |
| 周波数: | n/a |
| 出力負荷: | ポイントあたり2.0アンペア |
| 出力電圧範囲: | 12～24ボルトDC |
| DC電源: | はい |
仕様
| 定格電圧 | 12/24ボルトDC |
| 出力電圧範囲 | 12～24ボルトDC（+20%、-15%） |
| モジュールあたりの出力数 | 8（8つの出力の1つのグループ） |
| 絶縁 | フィールド側とロジック側の間で1500ボルト |
| 出力電流t |
ポイントあたり最大2アンペア ヒューズあたり最大4アンペア（50℃）°C（122°F） |
| ヒューズあたり最大2アンペア（60℃）°C（140°F） | |
| 出力特性 | |
| 出力電圧降下 | 最大0.75ボルト |
| オフ状態漏れ電流 | 最大1 mA |
| オン応答時間 | 最大2 ms |
| オフ応答時間 | 最大2 ms |
| 消費電力 | バックプレーンの5ボルトバスから55 mA（全出力オン） |
