商品の詳細:
お支払配送条件:
|
| ブランド: | GE Fanuc | モデル: | IC693MDL931 |
|---|---|---|---|
| シリーズ: | シリーズ90-30 | 定位電圧: | 24 ウォルト DC, 120/240 ウォルト AC, 50/60 Hz |
| モジュールごとの出力: | 単一の出力 8 個 | 最大負荷: | 8APS 最大出力抵抗 |
| 最低の負荷: | 10mA | 現在の侵入: | 1 サイクル最大 8 Amp |
| ハイライト: | 10mAはリレー出力モジュールを隔離した,240VACはリレー出力モジュールを隔離した,GE FANUC IC693MDL931 |
||

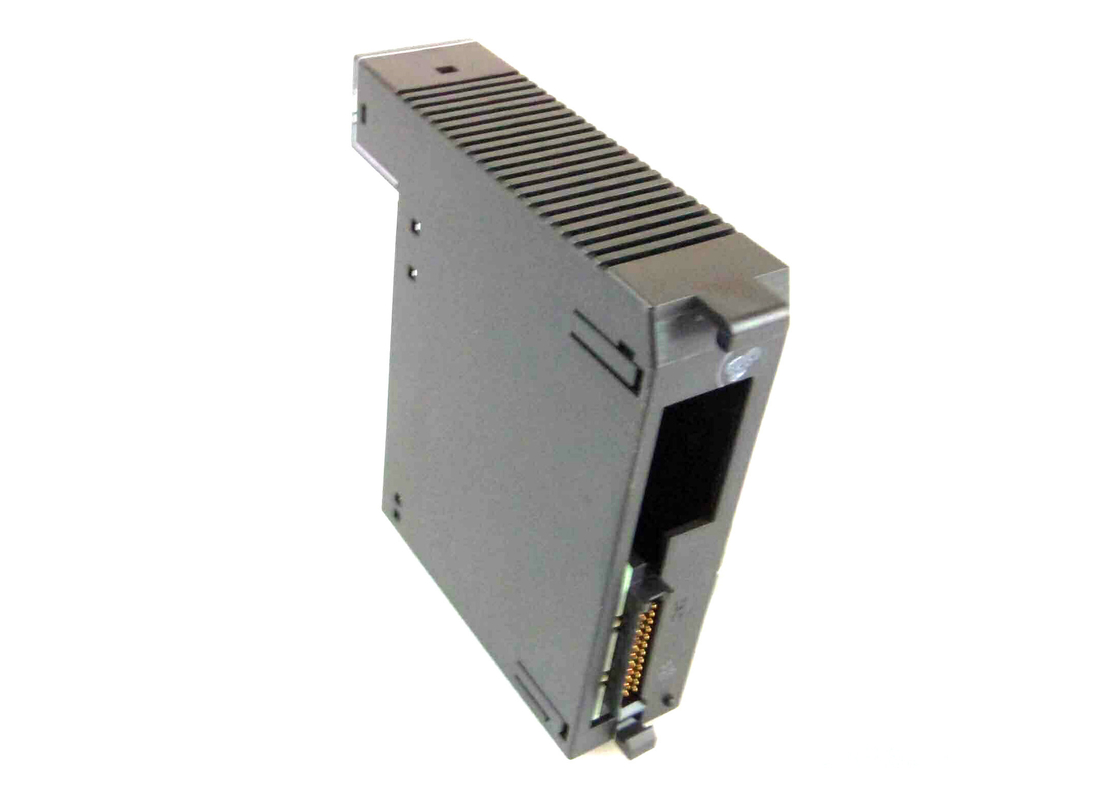

IC693MDL931は,GE Fanucが製造する90-30プログラム可能な論理コントローラシリーズからの隔離リレー出力モジュールである. 24ボルトDC,120/240ボルトAC,定数 50/60 Hz各単離出力は,最大 8 Amp の電阻量,UL 装置では最大 20 Amp の電阻量です.ユーザは,出力負荷を制御するために4つの通常閉ざされたと4つの形式Cリレー回路を提供します.. 各回路は,通常閉ざされたコンタクトまたは通常開いたコンタクトのために8Aの出力スイッチ容量を持っています. また,各出力リレーは他のリレーから隔離されています.そして各リレーには別々の共通出力端末がありますIC693MDL931は,90-30シリーズの残りの部分と同様に,モータースターター,電磁管,インジケーターなどの高可用性アプリケーションのための低コストのソリューションです.このモジュールに接続されたフィールドデバイスを操作するために,ユーザーはACまたはDC電力を供給する必要があります..

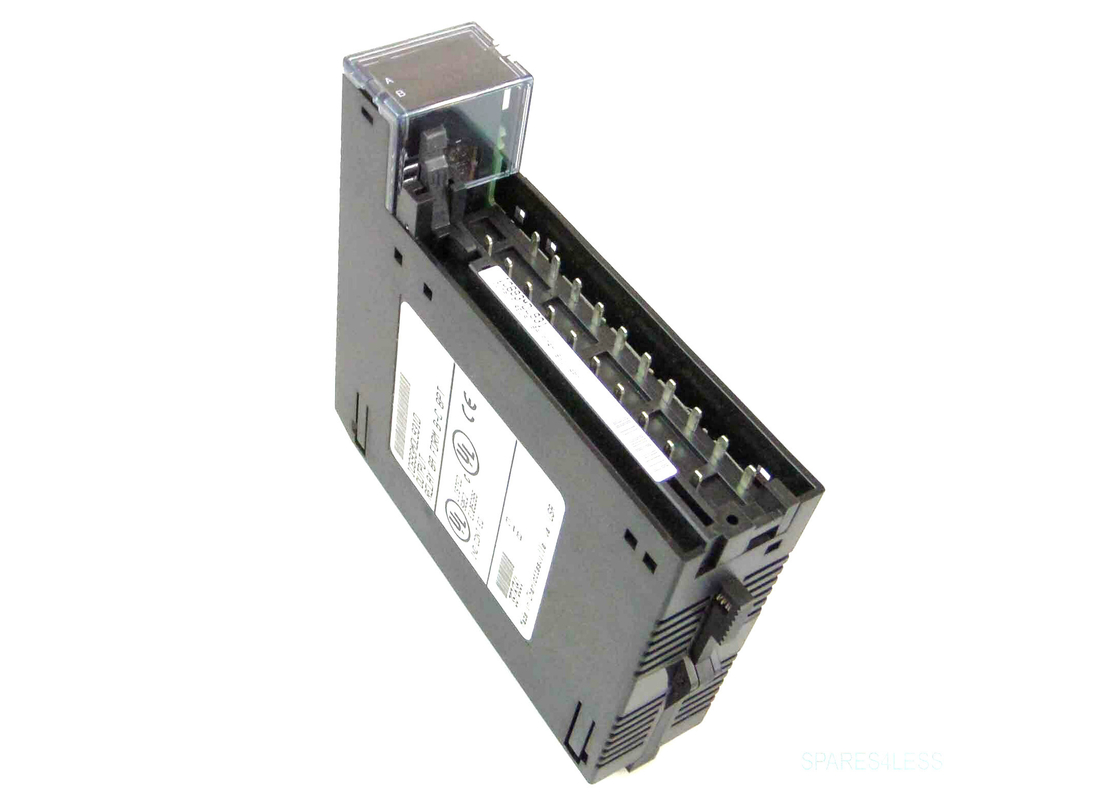

IC693MDL931モジュールは,DC電源IC695PSD040またはPSD140で使用する場合,このモジュールは,ソース電圧の断絶が見られ,リレーの断絶を引き起こす可能性があるため,特別な注意が必要です.このモジュールにはファイューズがない.IC693MDL931モジュールは,各ポイントのオン/オフ状態を提供するLEDインジケーターを設置しており,モジュールの上部に位置しています.LEDは2つの水平列に並べられ,各列に8つの緑色のLEDがあります.このモジュールは,出力状態のためにA1から8 (ポイント1から8) とラベルされた上列を使用します.下列列は使用されず,シューズLEDは使用されません.
ハンジングドアの内面と外面の間に挿入物があります.モジュールの内面 (ハンジングドアの閉ざされたとき) の表面には回路配線情報があります.電子回路の識別情報は外面に記録できます.挿入器の外側の左邊は,高電圧モジュールを示すために,色でコードされた赤です.IC693MDL931は,RX3iのような5か10スロットベースプレートの任意のI/Oスロットまたは90-30シリーズPLCシステムにインストールできます.このモジュールは,どんなバックプレンでもホットスワップ操作に互換性がないことに注意することが非常に重要です.このモジュールを熱で外すかバックプレーンに挿入すると,モジュールまたは他のシステムコンポーネントに損傷を引き起こす可能性があります.
| 定位電圧: | 24V DCまたは120/240V AC |
| # 出力: | 8 単離出力 |
| 周波数: | ACで 50/60 Hz |
| 出力電流: | 回路あたり8A |
| 出力電圧範囲: | 5から30ボルト DC,5から250ボルト AC |
| DC電源: | そうだ |
| 定位電圧 | 24V DC, 120/240 VAC, 50/60 Hz (名目 - 例外については以下の表を参照) |
| 出力電圧範囲 | 5~30ボルト DC |
| 5 から 250 VAC 50/60 Hz | |
| モジュールの出力 | 単一の出力8つ |
| 隔離: | |
| フィールド から 背景 面 と フレーム 地面 |
250 VAC連続 1500 VAC 1 分間 |
| ポイントからポイントへ | 250 VAC連続,1分間1500 VAC |
| 最大負荷 | 8APS 最大出力抵抗 |
| UL 装置では,モジュールあたり最大 20 Amps 最大負荷は,図のように環境温度に依存します. | |
| 最低負荷 | 10mA |
| 入力電流 | 1 サイクル最大 8 Amp |
| 応答 時間 に つい て | 最大15ms1 |
| 応答時間が切れている | 最大15ms1 |
| 出力流出電流 | 250 VAC で最大 1mA (25°C (77°F)) |
| 電力消費量 | バックプレンの5ボルトバスから6mA (すべての出力オン) バックプレンのリレー24ボルトバスから110mA (すべての出力オン) |
