| ブランド: | GE Fanuc | モデル: | IC693MDR390 |
|---|---|---|---|
| シリーズ: | シリーズ90-30 | 入力名電圧: | DC 24ボルトの |
| 入力電圧範囲: | -30 から +32 ボルト DC | モジュールごとの入力: | 8 |
| 出力評価される電圧: | 24 VDC, 120/240 VAC | 出力稼働電圧: | 5から30ボルト DC,5から250ボルト AC,50/60 Hz |
| モジュールごとの出力: | 8 | 保証: | 1 年 |
| ハイライト: | 1.5mAリレー モジュールをDC入力,IC693MDR390リレー モジュールをDC入力,GE FANUC IC693MDR390 |
||

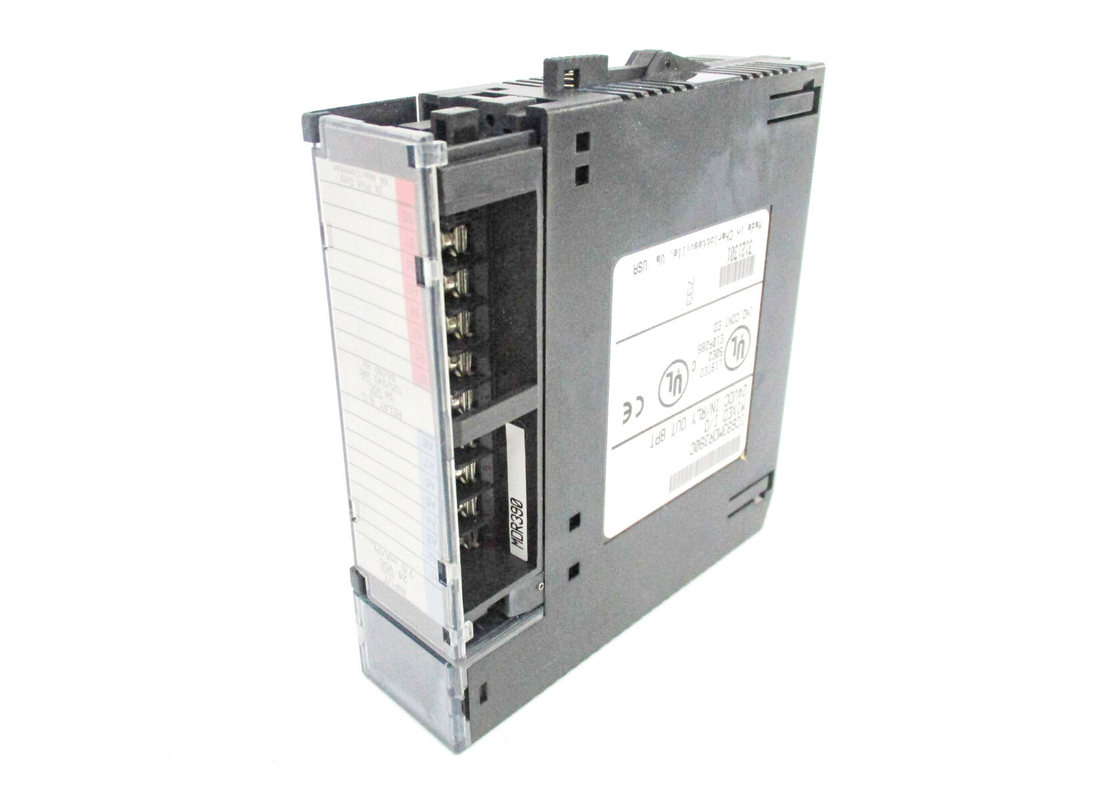

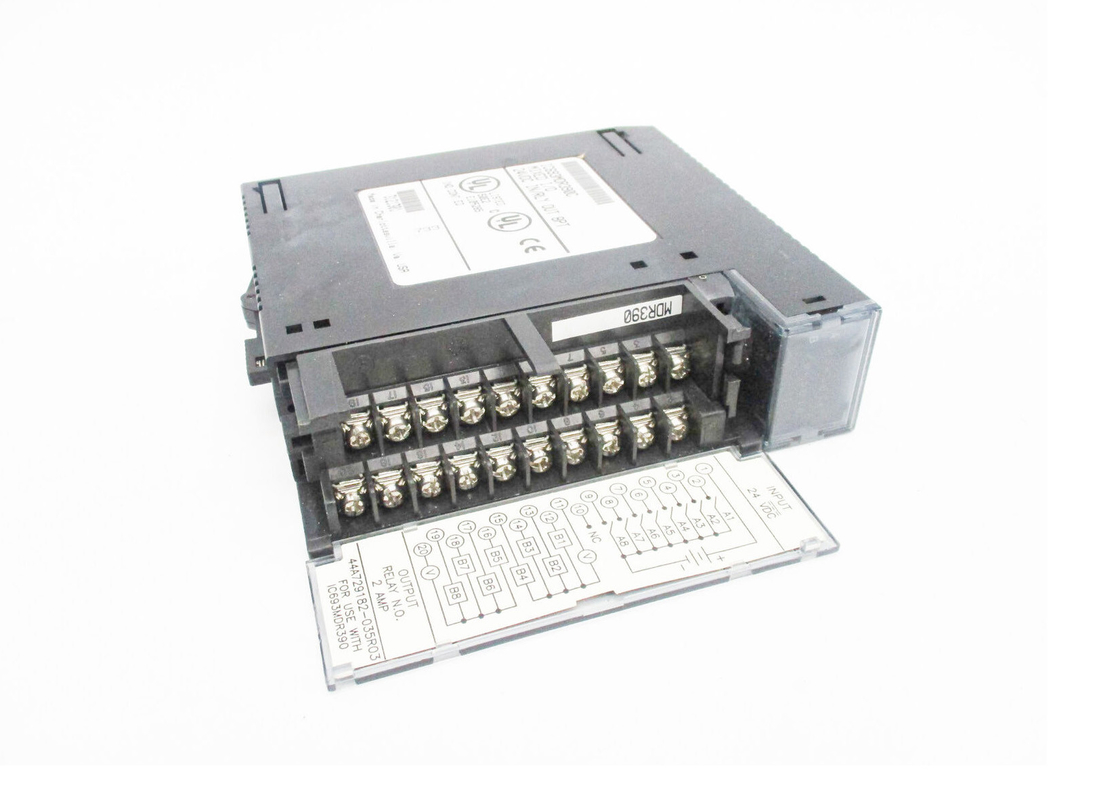

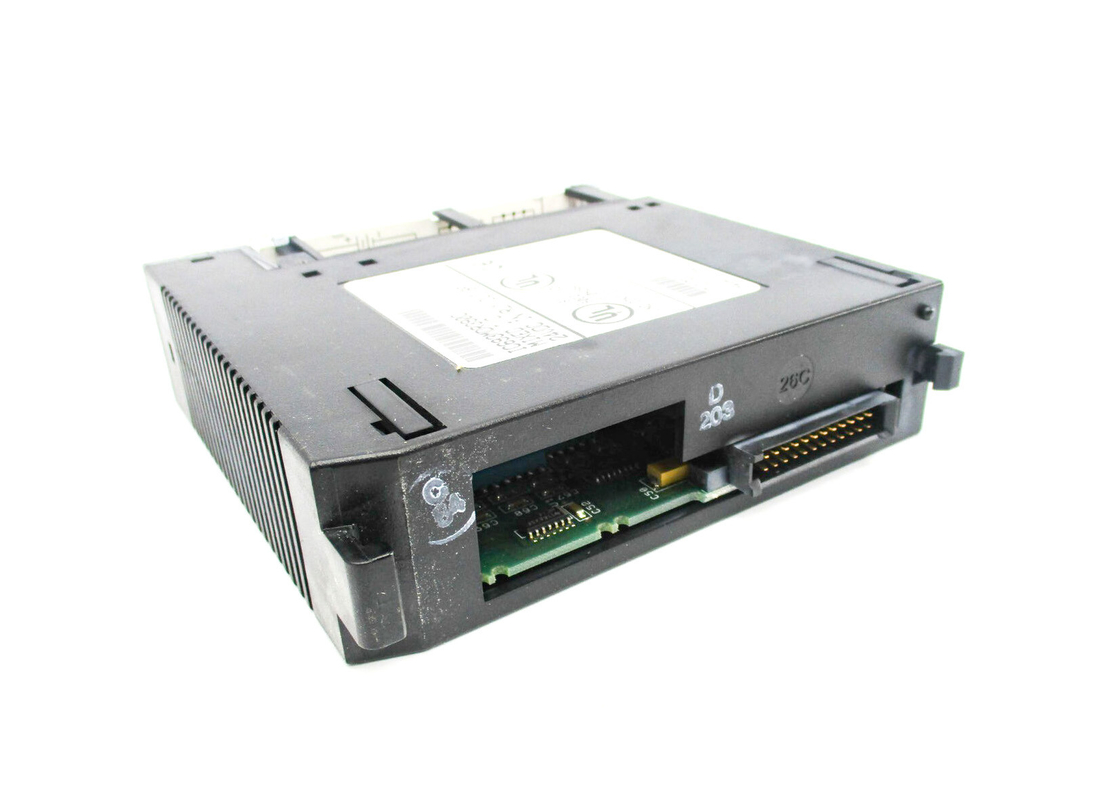

GE Fanucが製造するIC693MDR390は24ボルトのDC入力/出力リレーモジュールである.このモジュールは,同じモジュールで8つの入力と1つの共通の電源入力端末と8つの通常開いているリレー回路を提供します.入力回路は,入力装置と一般的なユーザーとの間に源または沈む場合,負または正の特徴と互換性があります.8つの入力ごとに1つのグループに並べられています.リレー出力の回路は,2つのグループに分けられ,2つのグループに4つの回路があります.各グループに電源出力の共通のターミナルがあります.インプット特性は,デバイスの巨大な範囲と互換性があります接近スイッチ,プッシュボタン,制限スイッチは,IC693MDR390と互換性のあるデバイスの一部であり,ユーザのシステムに有用である可能性があります.フィールドデバイスは,ユーザが供給する電源で動作します.
ユーザが供給する出力負荷は,通常開いているリレー回路によって制御される.各出力には,スイッチ容量出力の2アンプがある.リレー出力は,ユーザーによって供給される様々な負荷装置を制御することができますバックプランは,内部にあるリレー回路に電力を供給する+24ボルトDCバスを持っています.フィールド装置は,利用者が供給しなければならない電源のAC源またはDC源で動作する.. このモジュールはファイューズがありません. モジュールは,デバイスがオンかオフかを示すデバイスの状態を示すインジケーターを持っています.これらの指示は,列に並べられ,緑色です.挿入パネルには入力点と出力点のラベルと色コーディングのスキームがあり,操作のエラーを回避します.このモジュールは,5スロットベースプレートまたは10スロットベースプレートを持つすべての入力/出力スロットにインストールできます..
| 定位電圧: | 入力: 24V DC 出力: 24VDC または 120/240 VAC |
| # 出力: | 16 (8インプットと8アウトプット) |
| 周波数: | ACで 50/60 Hz |
| 出力電流: | 2アンパール/回路, 4アンパール/普通 |
| 入力電流: | 7定位電圧では,5 mA |
| 出力電圧範囲: | 5から30ボルト DC,5から250ボルト AC |
| インプット | |
| 定位電圧 | 24ボルト DC |
| 入力電圧範囲 | ¥30~+32ボルト DC |
| モジュールごとに入力 | 8 (8つの入力からなる1つのグループ) |
| 孤立 | フィールドと論理側間のRMS1500ボルト |
| 入力間には 500 V RMS | |
| 入力電流 | 7定位電圧で,5 mA (典型) |
| 入力特性 | |
| オン状態の電圧 | 15~32ボルト DC |
| 状態外電圧 | 0 から +5 ボルト DC |
| オン状態の電流 | 4mA (最低) |
| 状態外電流 | 1.5mA (最大) |
| 応答 時間 に つい て | 典型的な 7 ms |
| 応答時間が切れている | 典型的な 7 ms |
| 生産量 | |
| 定位電圧 | 24 VDC, 120/240 VAC |
| 稼働電圧 | 5~30ボルト DC |
| 5から250ボルト AC 50/60 Hz | |
| モジュールの出力 | 8 (各4出力からなる2つのグループ) |
| 孤立 | フィールドと論理側間のRMS1500ボルト |
| グループ間のRMS500ボルト | |
| 最大負荷 1 | 出力最大2アンパール |
| 最大4アンパール | |
| 最低負荷 | 10mA |
| 最大 突入 | 5アンパール |
| 応答 時間 に つい て | 最大15ms |
| 応答時間が切れている | 最大15ms |
| 内部電力消費量 | +5Vのバックプレーンバスから80mA (すべてのI/Oがオン) |
| リレー+24V バックプレーンバスから70mA (すべての出力オン) | |
