| 起源の場所: | 米国 |
| ブランド名: | GE |
| モデル番号: | IC693PCM301 |

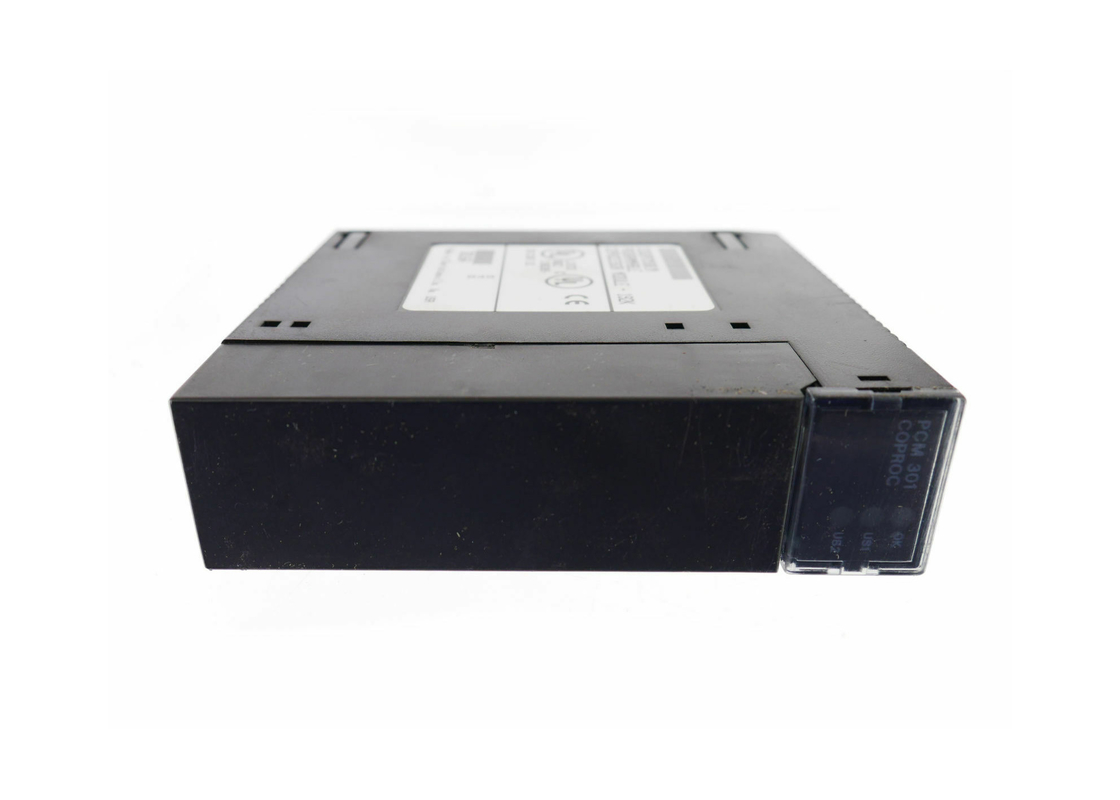

一般:IC693PCM301は,GE Fanuc Automation North America, Inc.によって製造されたプログラム可能な共処理モジュール (PCM) である.これは,シリーズ90-30モジュラーCPU (プログラム可能な論理コントローラシステム) と互換性のある高機能マイクロコンピュータです.IC693PCM301がサポートするプログラミング言語には,Modbus RTU,GE Fanuc CCMプロトコル,MegaBasic,Cが含まれています.このバージョンのPCMは,総メモリが192Kで,ユーザーメガベースメモリが47Kです..
CPU ベースプレートスロットは,CPU モジュールのスロット1を除いて,IC693PCM301をホストすることができる.さらに,PCMは拡張,リモートラック,または埋め込みCPU (CPU311, 313,323) ストック.
具体的にはIC693PCM301は1つまたは2つの独立したCCMポート,CCMポート,そして1つのシリアルポートを使用するMegaBasicアプリケーションまたは1つまたは両方のシリアルポートを使用するMegaBasicアプリケーションこれらのモジュールは,プログラミング端末,CRT,バーコードリーダー,スケール,プリンター,ASCIIデバイス,RTUマスターデバイスなどと通信するために使用されます.
ポート:IC693PCM301の2つのポートは,モデルの正面にある共通のコネクタでアクセスできます.IC693CBL305 Wyeケーブルは,正面板の単一のコネクタから2つのPCMポート接続を切り離しますモジュールには3つのLED指示灯があります.モジュールの状態を伝えるために1つが点滅しますが,他の2つのLEDライトは,それぞれのポートでの活動を指示します.この後者の指標群は,ユーザーによって設定される..
Pusbuttonを再起動するIC693PCM301の再起動ボタンは,ユーザが"Run"と"Program"の間のモジュールのモードを変更することを可能にします.IC690CBL701/702/705ケーブルは,PCMと様々なプログラマの間の直接RS-232接続を提供します.これらのケーブルはPCMモジュールと配送されていません.
記憶力RAMメモリバックアップは,モジュールのフェイスプレートの内側に搭載されたリチウムバッテリーによって処理される.インストール前に接続が必要です.プログラムがRAMメモリに保存される限り,バッテリーは接続されているままです長期保存中に電池を切り離して取り出すことが推奨されます.
| PCM | プログラム可能なコプロセッサモジュール |
| サポート | Modbus RTUとGE Fanuc CCM |
| メモリバックアップ | リチウム電池が提供されています |
| 交換バッテリー | IC693ACC301 (2kgのpkg) |
| バッテリー付きRAM | 192 K または EPROM オプション |
| 内なる力 |
425 mA @ 5 VDC |
| PCM | プログラム可能なコプロセッサモジュール |
| サポート | Modbus RTUとGE Fanuc CCM |
| メモリバックアップ | リチウム電池が提供されています |
| 交換バッテリー | IC693ACC301 (2kgのpkg) |
| バッテリー付きRAM | 192 K または EPROM オプション |
| 内なる力 | 425 mA @ 5 VDC |
