| 起源の場所: | 米国 |
| ブランド名: | GE |
| モデル番号: | IC693PWR321 |

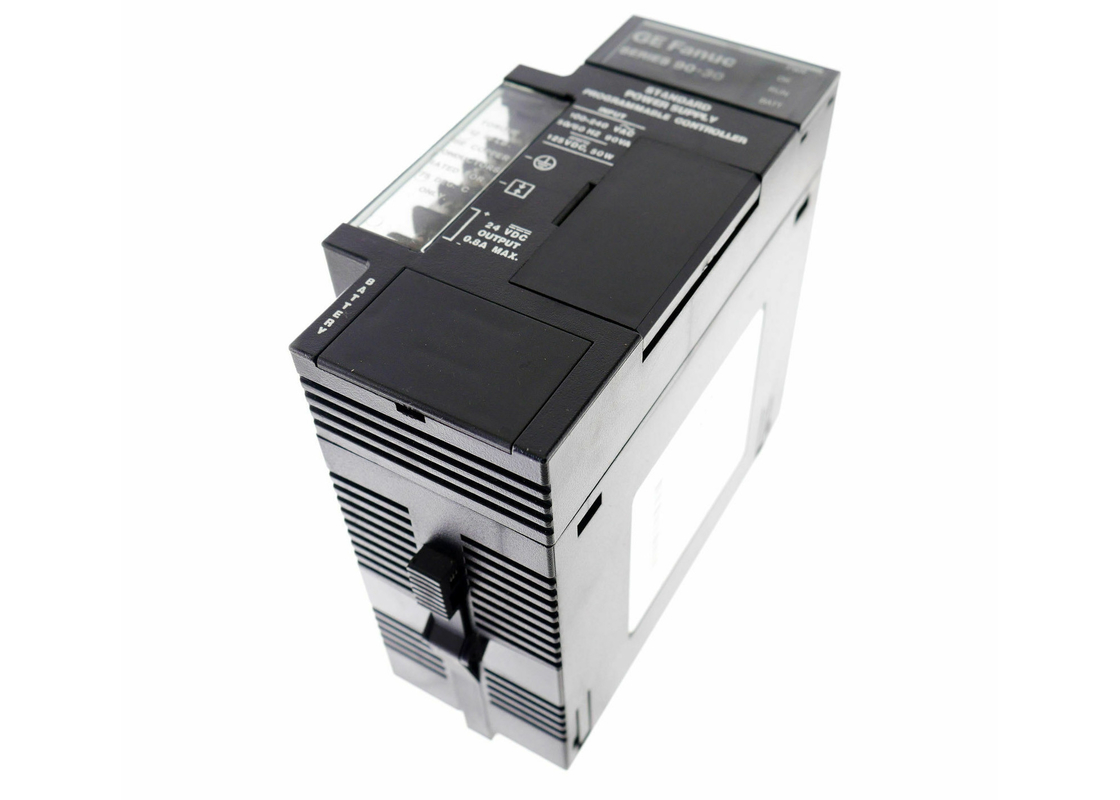

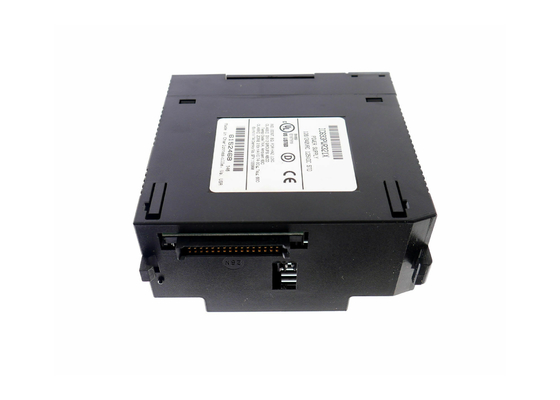

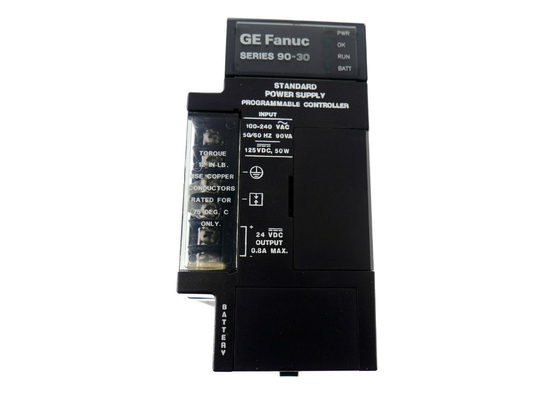

このGE Fanuc IC693PWR321は標準電源です。このユニットは30ワットの電源で、直流または交流のどちらでも使用できます。120/240 VACまたは125 VDCの入力電圧で動作します。+5VDC出力に加えて、この電源は2つの+24 VDC出力を提供できます。1つはリレー電源出力で、シリーズ90-30出力リレーモジュールの回路に電力を供給するために使用されます。もう1つは絶縁出力で、一部のモジュールで内部的に使用されます。また、24 VDC入力モジュール用の外部電源も提供できます。
I/Oモジュールと同様に、この電源はシリーズ90-30システムと簡単に互換性があり、どのCPUモデルとも連携します。電源には、直接短絡が発生した場合に電源をオフにしてハードウェアを保護する制限機能があります。IC693PWR321には、ユーザー接続用の6つの端子があります。すべてのシリーズ90-30電源と同様に、このモデルはCPUのパフォーマンスに接続されています。これにより、単一、フェイルセーフ、およびフォールトトレランス機能が有効になります。電源にはまた、高度な診断機能と内蔵のスマートスイッチヒューズが搭載されています。これにより、ユニットを使用する際の高性能化と安全性の向上が実現します。
IC693PWR321モジュールは、GE Fanuc Automationがシリーズ90-30の一部として製造した電源モジュールです。シリーズ90-30 PLCで処理されるアプリケーションに電力を供給するために使用されます。このユニットは、PLCベースプレートの左端のスロットに配置されます。電力定格は30ワットで、ACおよびDC電源をサポートしています。この電源は、85〜264 Volts ACおよび100〜300 Volts DCの動作電圧範囲を備えています。IC693PWR321電源には、24 Volts DCと5 Volts DCの通常電圧、および24 Volts DCの絶縁電圧を含む3つの出力電圧定格があります。出力電圧はさまざまな回路に電力を供給し、絶縁電圧は外部電源を提供する特殊なモジュール用です。このモジュールの突入電流は、最大250ミリ秒でピーク時に4アンペアです。この電源は、堅牢な構造を特徴とし、バックアップ用のバッテリーも付属しているプログラマブルコントローラーです。

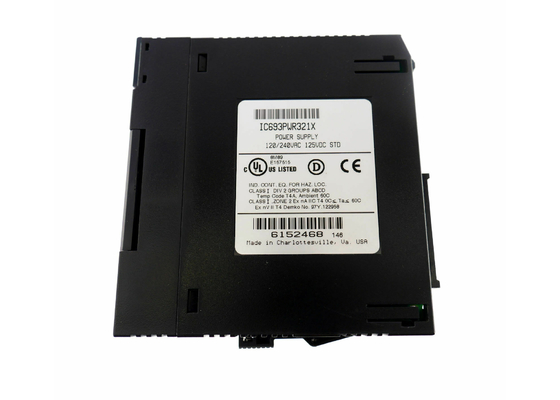

GE Fanuc IC693PWR321電源モジュールは、さまざまなCPUモジュールとよく合います。CEおよびcULusの工業規格に準拠していることがリストされ、認証されています。このユニットは、クラス1、ディビジョン2定格環境で動作するように特別に設計されています。IC693PWR321電源は、直接短絡が発生した場合にハードウェアを保護する電源制御機能を備えています。ユーザー接続に使用される6つの端子が付属しています。さらに、この電源には、ユーザーのすべての更新とイベントを追跡するのに役立つ改善された診断機能があります。通信目的のRS-485シリアルポートを備えています。
| 定格電圧: | 120/240 VACまたは125 VDC |
| 入力電圧範囲: | 85～264 VACまたは100～300 VDC |
| 入力電力: | 90 VA（VACの場合）または50 W（VDCの場合） |
| 負荷容量: | 30ワット |
| ベースプレート上の位置: | 左端のスロット |
| 通信: | RS 485シリアルポート |
|
定格電圧入力電圧範囲 AC DC |
120/240 VACまたは125 VDC
85～264 VAC 100～300 VDC |
|
入力電力 （最大負荷時） 突入電流 |
90 VA（VAC入力）50 W（VDC入力） 4Aピーク、最大250ミリ秒 |
| 出力電力 |
5 VDCおよび24 VDCリレー：最大15ワット 24 VDCリレー：最大15ワット 24 VDC絶縁：最大20ワット 注：最大合計30ワット（3つのすべての出力） |
| 出力電圧 |
5 VDC：5.0 VDC～5.2 VDC（5.1 VDC公称） リレー24 VDC：24～28 VDC 絶縁24 VDC：21.5 VDC～28 VDC |
|
保護制限 過電圧：過電流: |
5 VDC出力：6.4～7 V 5 VDC出力：最大4 A |
| 保持時間: | 最小20ミリ秒 |
