ブランド: | GE Fanuc | モデル: | IC693PWR322 |
---|---|---|---|
シリーズ: | シリーズ90-30 | 製品タイプ: | 標準電源 |
電力出力: | 30ワット | 定数入力電圧: | DC 24ボルトの |
入力電圧範囲: | DC 18から56ボルトの | 超電流制限: | 4 Amp 100 ミリ秒間のピーク |
ハイライト: | 48VDCデジタル私Oモジュール,24VDCデジタル私Oモジュール,GE FANUC IC693PWR322 |

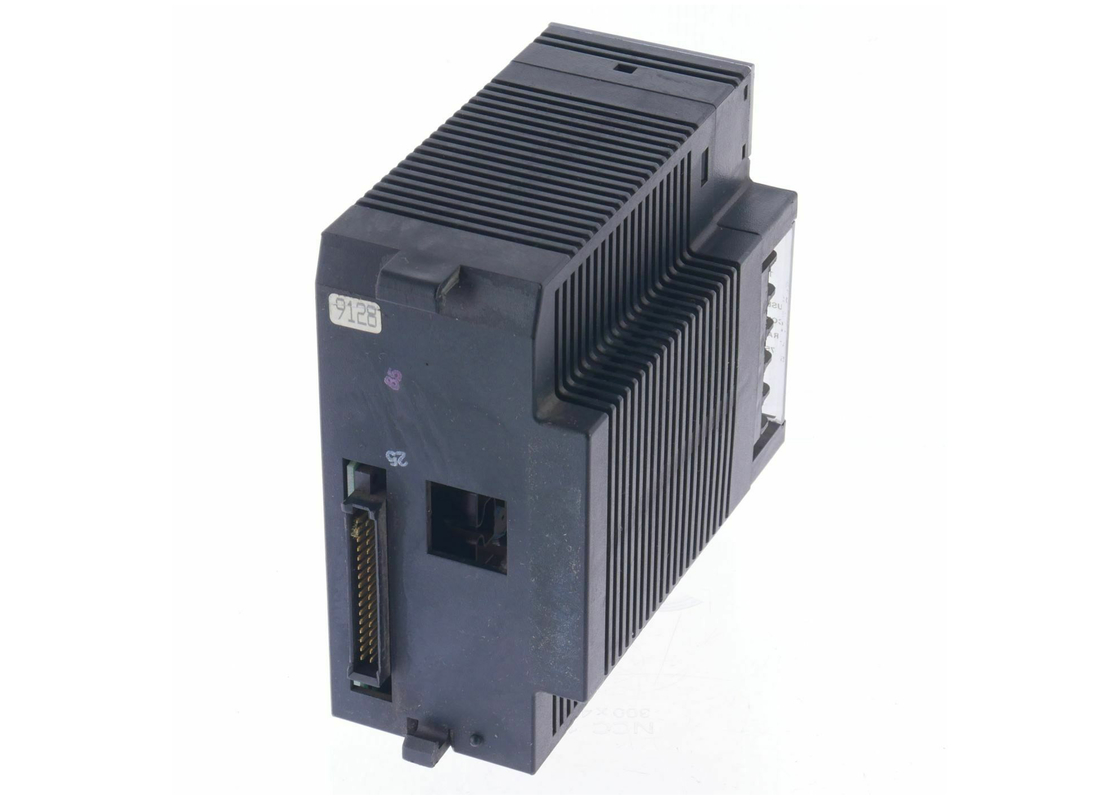

GE Fanuc IC693PWR322は24/48VDC標準電源である.バッテリーを含まない標準装置は, 12V DC または 48V DC の名目入力で動作するように設計され,出力は 30 ワットです.このユニットは,任意のIC693PLCベースプレートを通して標準的な電源スロットにマウントすることができます18VDC の入力電圧ですべての出力を維持できるが,21 VDC 以下の初期入力電圧では起動しない.この電源は3つの別々の出力を提供しますこれは,任意のIC693リレー出力モジュールの電源回路のための +5VDC, +24VDCリレー出力および +24VDCインプットモジュールの孤立電源です.
この電源を使用する際,ユーザーは,そのアプリケーションに特有の電源需要を計算できます.IC693 PLCのインストールとハードウェアマニュアルに記載されているスペックをチェックすることによって,最初に総出力負荷を決定する必要があります単一のモジュールの仕様を表示します.入力電源値を決定するために,出力総負荷を1.5で掛けます.入力電流の需要を計算するには,入力電力を稼働源電圧で割る.最大入力電流を決定するには,最低の測定または推定入力電圧を使用する必要があります.この計算を行うオペレーターは,スタートアップの電流の需要を考慮し,変化の幅は10~20%を許します.
GE Fanuc IC693PWR322標準電源は,GEシリーズ90-30標準電源ファミリーから12/48ボルト直流定格標準電源である.GEシリーズ90-30の標準電源は,内蔵バッテリーを持っていません,AC電源とは異なり,IC693PWR322電源は24VDCまたは48VDCの名目入力評価のために構築されています.IC693PWR322電源は,任意のシリーズ90-30PLCベースプレート上の標準電源のために予約されているスロットにインストールされています標準電源IC693PWR322は,入力電圧範囲は18から56ボルト DC,18ボルト DCの可能な最低入力値ですべての出力レベルを維持することができます.GEの高容量電源と同様に,IC693PWR322電源は3つの別々の出力電圧評価付きで,標準の+5V DC出力電圧である24VDCリレー出力電源は,すべてのシリーズ90-30リレー出力モジュール回路に電力を供給する.
GE Fanuc Series 90-30 IC693PWR322 標準電源 24 ウォルト DC 単離出力は,一部の IC693 I/O モジュールで内部に使用されています.また,24ボルトDCの入力モジュールに外部電力を供給するために使用できます.. The IC693PWR322 Power Supply features built-in current limiting functions that automatically shut down the power supply in the event of a direct short fault to protect the internal components from damageまた,自動レンジング機能も搭載しており, 跳躍機が入力する電源レベルを割り当てる必要性を完全に排除しています.IC693PWR322電源は,インラッシュ電流の評価は4Ampで,最小保持時間は14ミリ秒です..
定数電圧: | 24Vまたは48V DC |
入力電圧範囲: | 21~56ボルト DC |
入力電源: | 全電源で50W |
負荷能力: | 30ワット |
ベースプレート上の位置: | 左端のスロット |
コミュニケーション | RS 485 シリアルポート |
定数電圧 入力電圧範囲 実行開始 |
24 または 48 VDC
21から56 VDC 18から56 VDC |
入力電源 入力電流 |
最大50ワット 全負荷で 4Aピーク 最大100ms |
出力 |
5 VDC: 最大15ワット 24 VDC リレー: 最大15ワット 24 VDC 隔離: 最大 20 ワット 注: 最大総電源は30ワット (すべての3つの出力) |
出力電圧 |
5 VDC:5.0 VDCから5.2 VDC (名目5.1 VDC) 24 VDC リレー: 24 から 28 VDC 24 VDC 隔離: 21.5 VDC から 28 VDC |
保護限界 超電圧:超電流 |
5 VDC出力: 6.4 から 7 V 5 VDC出力: 最大4A |
待機時間: | 最低 14 ms |
基準 |
製品規格および一般仕様については,データシートGFK-0867Bまたはそれ以降のバージョンを参照してください. |
