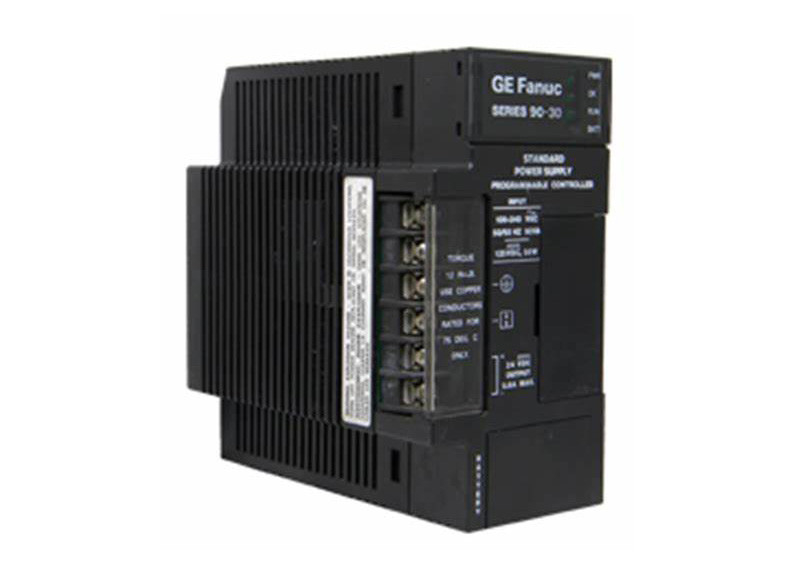

GE FANUC IC693PWR328 30のワットの電源モジュール90-30シリーズPLC



GE自動化および制御はIC693PWR328のメーカーである. 90-30シリーズPLCの電源として機能する.48ボルト DC入力電圧の名目入力で30ワットの出力を与えるこの電源は,レレーモジュールの+5VDC出力,+24VDC出力を含む電源出力を供給します.単一のモジュールのDC出力24V各出力の合計の限界は30ワットです.



IC693PWR328を設定する前に,ユーザーはいくつかの重要な仕様を考慮する必要があります.ユーザは,入力電圧の範囲で48VDCの名目電圧を維持する必要があります 38VDCから56VDCユーザは最大50ワットの入力電力をフルロードで保持する必要があります. ユーザは最大15ワットの5ボルトDC出力,最大15ワットの24ボルトDCリレー出力を維持することができます.そして最大20ワットで24ボルトDC分離出力5VDCの出力電圧は5.0〜5.2VDC (5.1VDC名目). 24VDCリレーでは24VDCから28VDC,24VDC孤立では21.5〜28VDCである.5V DCの超電圧と超電流の保護限界は6.4Vから最大7V,最大4A,少なくとも14msの保持時間.電源の電源と電流の入力計算では,最大入力電流を決定するために最小の入力電圧を使用し,変動に対して10~20%の幅を許可します..







IC693PWR328について

IC693PWR328モジュールは,GE Fanucが製造した標準電源モジュールである.これは90-30シリーズPLCと動作する90-30シリーズGEデバイスである.48V DCの入力電圧と24V DCの出力電圧で動作する. シリーズ90-30PLCと電源などのアクセサリーは,利用可能な最も安定したPLCの一つです.電源は,さまざまなPLCアプリケーションの要求を満たすために使用できます.このシリーズの多様性と柔軟性により,産業自動化が容易になりますこのモジュールは,RS-485シリアルポートで高度な通信オプションを提供しています.シリアルポートを使用してパーソナルコンピュータに接続することもできます.IC693PWR328モジュールは,シリーズ90-30ベースプレートの左側のスロットにプラグ5 ウォルト DC の 15 ワットの出力, 24 ウォルト DC の 20 ワットの出力,および 24 ウォルト DC の 15 ワットの出力レレの電圧の 3 つの異なる出力容量があります.



GE Fanucシリーズ90-30 IC693PWR328電源モジュールは,前面板の上部に4つのシステム状態指示器が付属しています.これらの指示器は,電源の動作状態を示します.PLCの状態装置のRUNモードが使用されているか否か,およびバッテリーの状態.バッテリーコンパートメントは,ユニットの下側に存在します.リチウムバックアップバッテリーを収容するこの電池は,コンパートメントカバーの内部にある電池コネクタを使用してモジュールに接続されます.IC693PWR328モジュールのサイドパネルには内部電源とAC/DC電源の接続がありますIC693PWR328モジュールは,ベースプレートのバックプレートに内側に接続されている3つの出力電圧を持っています.これらのモジュールに必要とされる電圧と電力は,ベースプレートコネクタを通して供給されます.



仕様



定数電圧 入力電圧範囲	48 VDC 38から56 VDC
入力電源 入力電流	最大50ワット 全負荷で 4Aピーク 最大100ms
出力	5 VDC: 最大15ワット 24 VDC リレー: 最大15ワット 24 VDC 隔離: 最大 20 ワット 注: 最大総電源は30ワット (すべての3つの出力)
出力電圧	5 VDC:5.0 VDCから5.2 VDC (名目5.1 VDC) 24 VDC リレー: 24 から 28 VDC 24 VDC 隔離: 21.5 VDC から 28 VDC
保護限界 超電圧:超電流	5 VDC出力: 6.4 から 7 V 5 VDC出力: 最大4A
待機時間:	最低 14 ms
基準	製品規格および一般仕様については,データシートGFK-0867Bまたはそれ以降のバージョンを参照してください.
