| ブランド: | GE Fanuc | モデル: | IC693PWR331 |
|---|---|---|---|
| シリーズ: | シリーズ90-30 | 製品タイプ: | 電源モジュール |
| 電圧タイプ: | DC | わずかな電圧: | DC 24ボルトの |
| 作動の電圧: | DC 38から56ボルトの | シリアル ポート: | RS485 ポート |
| 標準: | セリウムおよびUL | 保証: | 1年 |
| ハイライト: | 電源28.8 VDCの高容量の,高容量の電源RS485,GE FANUC IC693PWR331 |
||

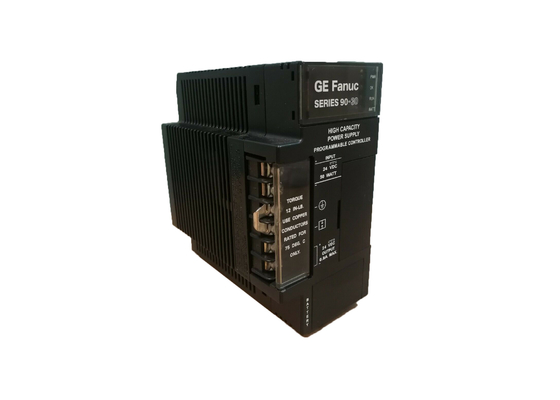

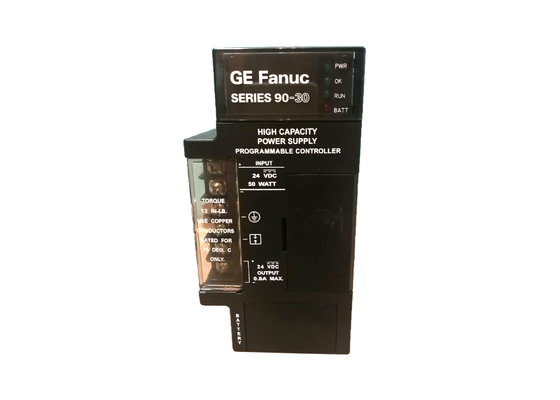

GE Fanuc IC693PWR331は高容量の電源である。このシリーズ90-30単位はDC入力を逃げる。それに30ワット幅範囲があり、24のVDCのわずかな入力のために設計されている。もし使用するなら標準的な供給によって提供されるより+5Vの現在の容量より多くを要求する適用で、IC693PWR331電源は30ワットがすべて+5ボルトの出力から消費されるようにする。
単位は2 VDCからの30 VDCに入力電圧範囲を受け入れ、2 VDC低い入力電圧の指定内のすべての出力を維持することができる。言われて、電源は最初の入力電圧とより少しをより8 VDC始めないこと。3出力はこの供給から利用できる。最も小さいの出力+5 VDCのである。他の2つは+24 VDCである。冪級数を90-30の出力リレー モジュール回路供給するこれらの1つは+24VDCのリレー出力である。最後は+24 VDC隔離される。通常、この力はあるモジュールによって内部的に使用される;但し、それはまた24のVDCの入力モジュールに外部力を供給するかもしれない。
ユーザーはこの単位を使用する時はいつでも彼らの適用のために必要とされる力を計算できる。始まるためには、システムの各々の個々のモジュールのための総出力電力負荷を定めなければならない。これらの指定はIC693 PLCシリーズのためにインストール マニュアルで利用できる。次に、1.5によって出力電力を増加しなさい。これは入力パワーの価値を与える。
それから、入力電流の条件を計算する作動の源の電圧で入力パワーを分けなさい。最高の入力電流を知りたいと思うとき最も低い測定された入力電圧である（さもないとよい見積もりを!）使用することが最善。この計算をした場合、起動のサージ電流の条件を考慮に入れなさい。それはまた10-20%の差益が変化を可能にするように助言される。
| わずかな評価される電圧 | DC 48ボルトの |
| 入れられた電圧範囲: | DC 38から56ボルトの |
| 入力パワー: | フル パワーの50 W |
| 積載量: | 30ワット |
| ベースプレートの位置: | 左端のスロット |
| コミュニケーション: | RS 485のシリアル ポート |
|
わずかな評価される電圧入力電圧範囲 開始の操業 |
24 VDC
18から30 VDC 12から30 VDC |
|
入力パワー 現在の侵入 |
50ワット最高満載で * |
| 出力電力 |
5 VDC:30ワット最高** 24のVDCのリレー:15ワット最高 24 VDCは隔離した:20ワット最高 注:30ワットの最高の合計（すべての3出力） |
| 出力電圧 |
5 VDC:5.0 VDCから5.2 VDC （5.1 VDCの体言） 24のVDCのリレー:19.2から28.8 VDC 24 VDCは隔離した:19.2 VDCから28.8 VDC |
| 保護限界の過電圧:過電流; |
出力5 VDCの:6.4から7ボルト 出力5 VDCの:7最高 |
| 強奪の時間: | 10人の氏の最低 |
| 標準 | プロダクト標準および一般的な指定のためのデータ用紙、GFK-0867B、またはより遅い版を参照しなさい。 |
