モジュール シリーズ90-30を置くGE FANUC IC693APU301の単一の軸線

GE FANUC IC693APU301、シングル軸位置決めモジュール、シリーズ90-30

製品説明

IC693APU301は、GEシリーズ90-30用のシングル軸位置決めモジュール（APM）です。Motion Mate APMは、使いやすく、完全にプログラム可能なインテリジェントモーションコントロールモジュールです。シリーズ90-30 PLC専用に作成されたこの軸位置決めモジュールにより、PLCユーザーは高性能制御とPLCロジック解決機能を単一の統合システムで組み合わせることができます。IC693APU301は、ユーザーのニーズに応じて、標準モードまたはフォロワーモードのいずれかに設定できます。標準モードでは、ユーザーは高性能モーションコントロールとPLCロジック解決機能を組み合わせることができます。さらに、フォロワーモードでは、継続的なマスター/スレーブアプリケーション向けに高性能電子ギアリングが利用可能です。ユーザーがどちらのオプションを選択しても、適切なソフトウェアを使用してセットアップ構成を通じて簡単に選択できます。

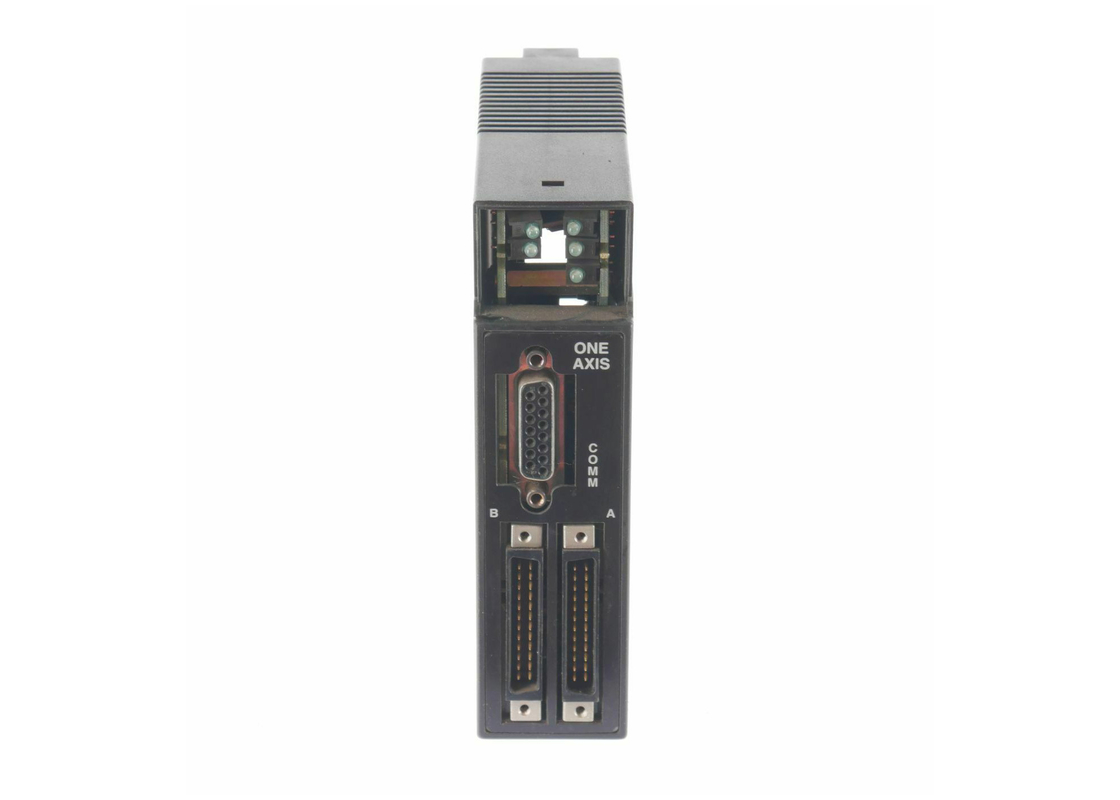

シリーズ90-30とIC693APU301は、APMがドライブと機械の両方へのすべての直接通信を処理する統合制御パッケージとして連携して動作します。PLCは、テーブルとAPMの間でデータを自動的に転送します。さらに、PLCは、システム内の操作を制御および監視できるO/Iを接続する方法を提供します。このAPMは、シリーズ90-30 CPU、リモートベースプレート、または拡張機能のいずれにもインストールして使用できます。組み込みCPUの場合、最大3つのAPMモジュールを追加でき、モジュール式CPUの場合は最大8つ追加できます。さらに、適切なソフトウェアパッケージを使用すると、複数のモーションプログラムを作成してAPMに保存できます。VersaProソフトウェアの使用をお勧めします。APMフェースプレートには、サーボ接続用の高密度24ピンコネクタが2つあります。配線を容易にするために、各接続は、24ピンI/Oコネクタ、ケーブル、およびD型25ピン端子ブロックで構成される短いケーブル端子ブロックを介して行われます。さまざまなコネクタキットを注文できます。

IC693APU301モジュールは、GE Fanucから1つの軸を位置決めするために使用できる軸位置決めモジュールです。GEモジュールのシリーズ90-30ラインで設計および製造されています。IC693APU301軸位置決めモジュールは完全にプログラム可能で、使いやすくなるように設計されています。このモジュールのサーボループは、更新にわずか1ミリ秒しかかかりません。IC693APU301軸位置決めモジュールが使用するソフトウェアは、バージョン1.1以降のVersaProソフトウェアです。このモジュールは、GEシリーズ90-30 PLCシステムの一部として使用するように作られています。IC693APU301軸位置決めモジュールがサポートできる動作モードは、標準動作モードとフォロワー動作モードです。フォロワー動作モードは、電子ギアリングを使用して継続的なアプリケーションをサポートできます。

GE Fanucシリーズ90-30 IC693APU301軸位置決めモジュールは、動作中にインストールされているシリーズ90-30 PLCとの間でデータを自動的に転送できます。このモジュールは、PLCのCPUベースプレートまたは拡張ベースプレートのいずれかにインストールする必要があります。331シリーズGE CPUは、1つのPLCシステムでIC693APU301モジュールのような最大8つの軸位置決めモジュールをサポートでき、システム内の1つのベースプレートに最大3つの軸位置決めモジュールをインストールできます。IC693APU301軸位置決めモジュールは、PLCの軸の正確な位置を検出し、その位置をアプリケーションのコマンドまたはプログラミングで必要な位置と比較するためにロジックを使用します。このモジュールは、制御する軸とPLCシステム間のインターフェースとして機能します。

IC693APU301の技術仕様
