| 起源の場所: | 米国 |
| ブランド名: | GE |
| モデル番号: | IC693APU302 |

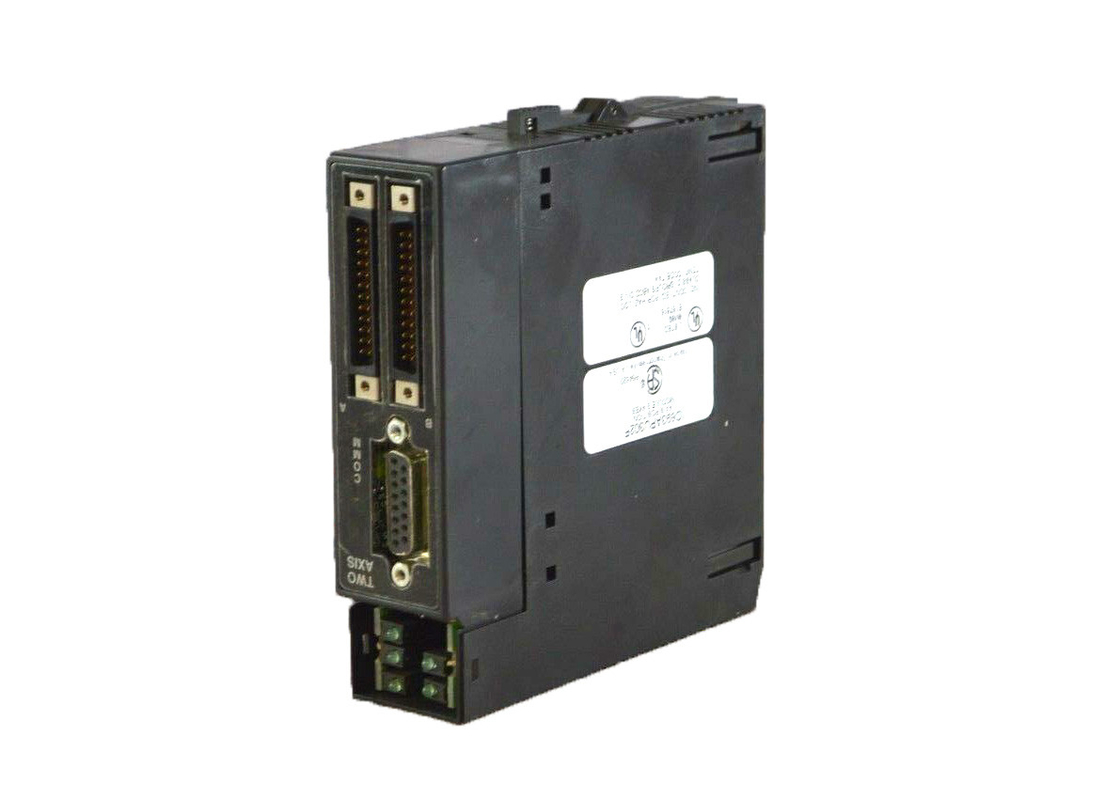

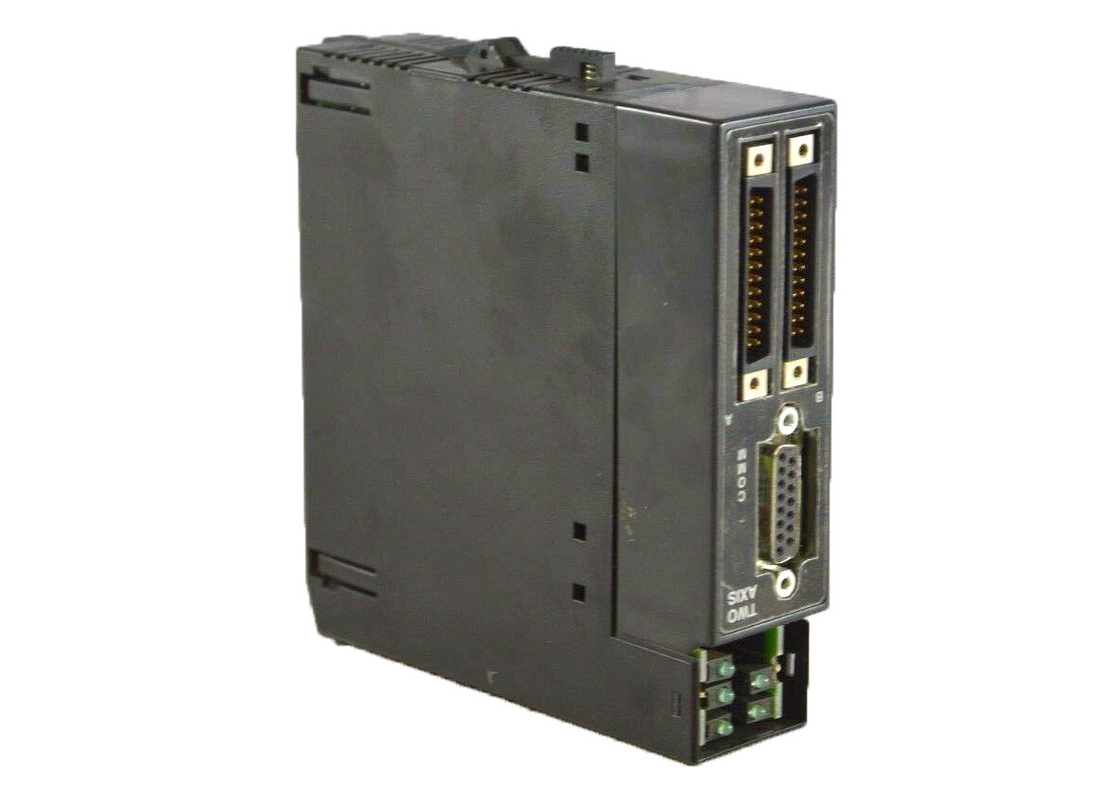

IC693APU302は,GEファヌックが製造する90-30シリーズに属するスマート,モーションマット,2軸位置位置位置模块 (APM) である.これは完全にプログラム可能なモジュールで,複雑なPLC論理関数を1つの統合システムで解決することを可能にする2軸のモーション制御機能で構成されています.IC693APU302はフォロワーモードまたは標準モードで動作できます.フォロワーモードでは,モジュールは高性能の電子ギアリングを提供します.これはスレーブマスターアプリケーションに便利です.設定ソフトウェアで好ましいモードを選択することができます.
軸定位モジュールは,90-30シリーズの任意のCPUまたはリモートベースプレートに収容できる.CPUの3つのAPMモジュールが組み込まれている.331以上のCPU用,8つのモジュールが1つのシステムに存在し,各ベースプレートに最大3つあります.最大10つのモーションプログラムがAPMモジュールに作成され,保存できます.APMモジュールの構成のために,Versa Pro ソフトウェア バージョン 1.1 以降が使用されています.
APMケーブルは24ピンI/Oコネクタ,ケーブル,25ピンD型端末ブロックコネクタから構成される.これらのケーブルの例には,10フィート/3メートルのIC693CBL311が含まれます.IC693CBL319 3フィート/ 1メートル; IC693CBL317は,外側のシールドピグテイルで10フィート/3メートルを計る.そしてC693CBL320は,外側のシールドピグテイルで3フィート/1メートルを計る.24ピンのI/Oケーブルは,カスタム長さのケーブルを構築するために使用され,3つの異なるキットで提供されています: クリップワイヤ容器,溶接眼孔容器,IDC (リボン) 容器.
| ブランド | GE Fanuc |
| シリーズ | シリーズ90-30 |
| 部分番号 | IC693APU302 |
| 製品説明 | 軸定位モジュール |
| 軸数 | 2 軸 |
| サーボループ更新 | 2ミリ秒 |
| ソフトウェア | ヴァルサプロ |
| ソフトウェアバージョン | 1.1 以降 |
| コネクタの種類 | 24ピンの高密度,25ピンのDタイプ |
| 互換性 | シリーズ90-30PLC |
| 製品ライフサイクル状態* | 生産中止/時代遅れ |
