| ブランド: | GE Fanuc | モデル: | IC697ALG230 |
|---|---|---|---|
| シリーズ: | シリーズ90-30 | 製品タイプ: | ベース変換モジュール |
| 入力: | 8 異なるインプット | 電圧入力範囲: | -10から+10V |
| 現在の入力範囲: | 20maへの4 | 更新率: | 2.4-2.8 ms |
| ハイライト: | ディップ スイッチの基礎コンバーター モジュール,20mA基礎コンバーター モジュール,GE FANUC IC697ALG230 |
||

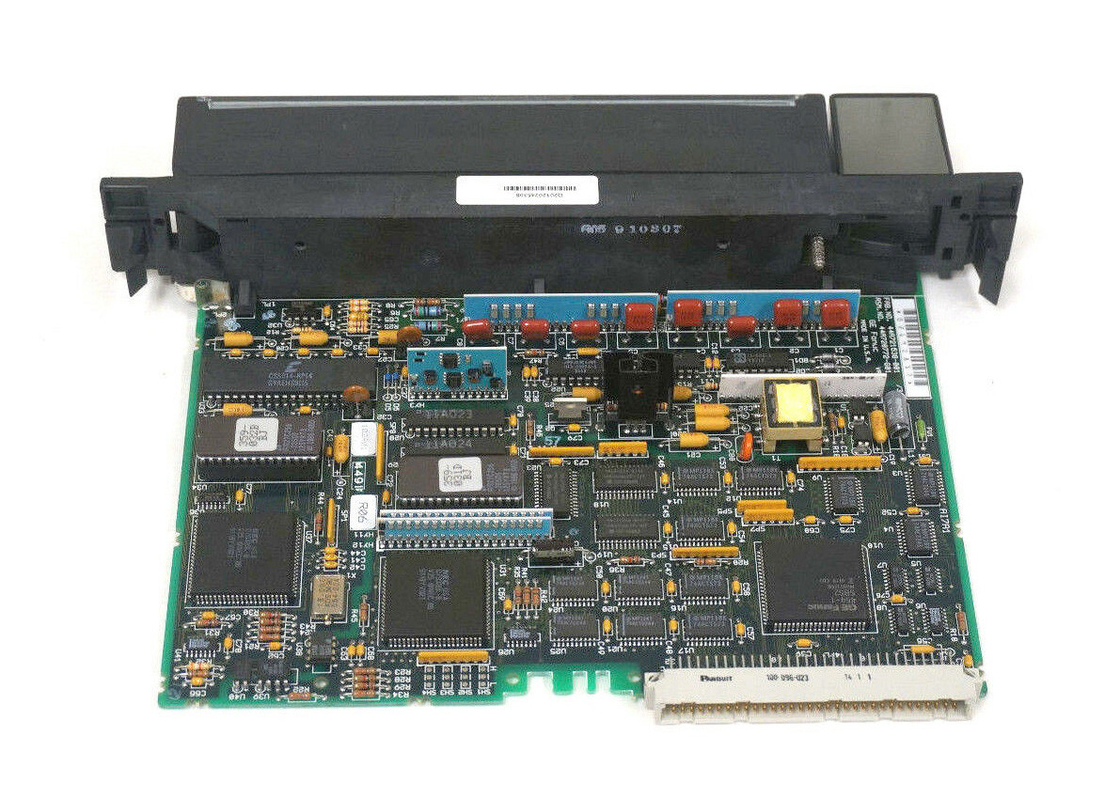

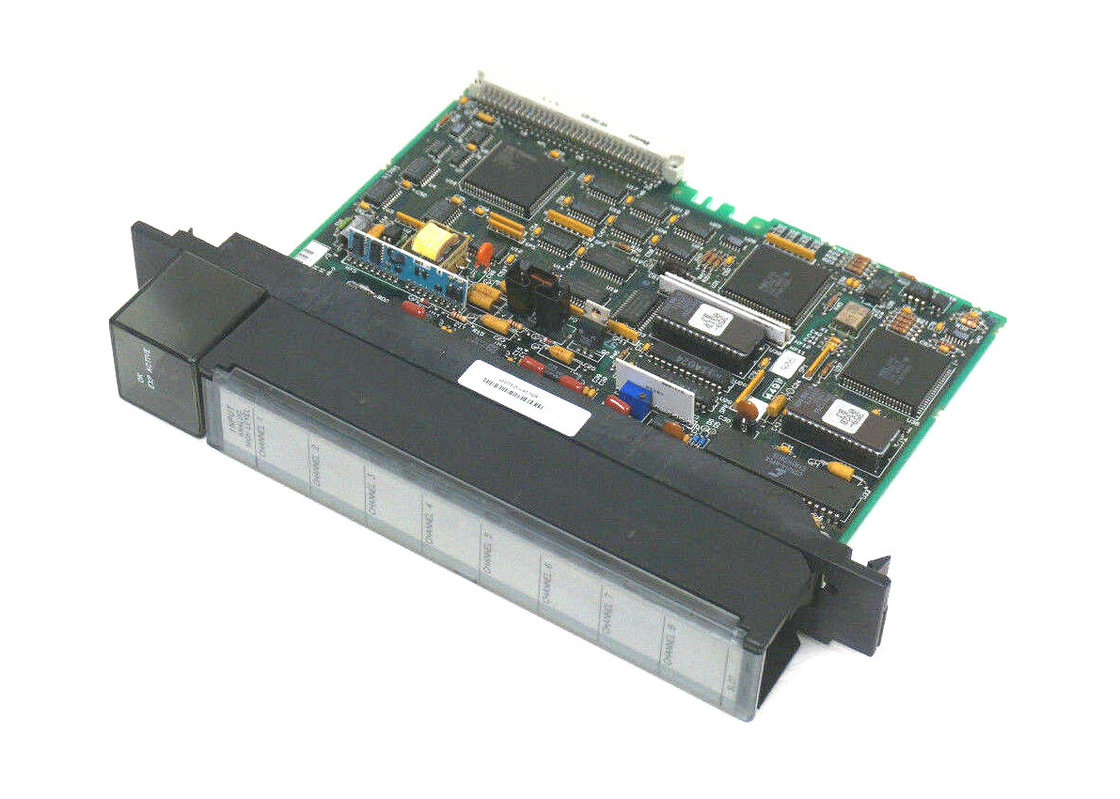

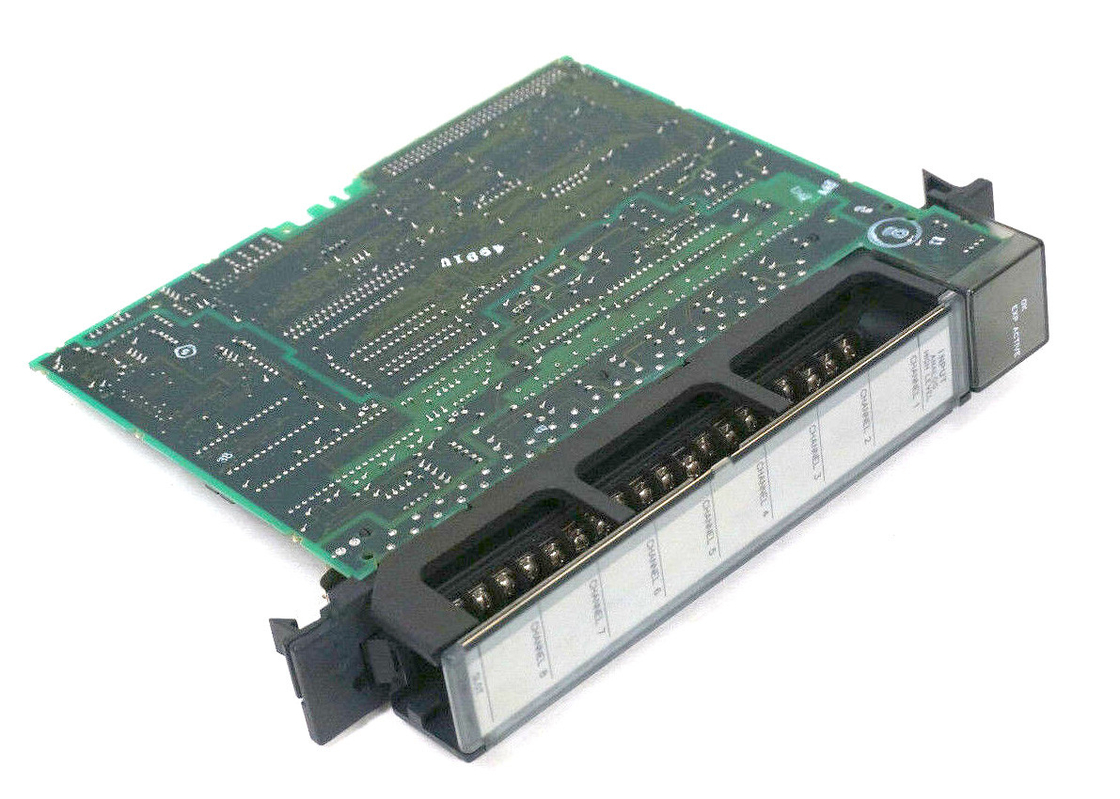

IC697ALG230は,GEシリーズ90-30の電流拡張モジュールとペアリング可能なベース変換モジュールである.完成したアナログサブシステムは,ベース変換モジュールと拡張モジュールを含む.しかしベースコンバータIC697ALG230は,電流や電圧の両方に個別に構成可能な8つのディフェリエンシャル入力があります.ベースコンバーターは,完全なスケールで最大10ボルトの双極または単極アナログ入力を受け入れるさらに,ベースコンバーターは,必要に応じて4〜20ミリアンプの電流ループ信号を受け入れます.また,モジュールの各入力チャネルに個々のユーザースケーリングがあります.このユニットで設定するジャンパーやDIPスイッチはありません基本コンバーターには高速な更新率が一般的である.WindowsまたはMS-DOSソフトウェア機能で設定は簡単である.
IC697ALG230モジュールは,CPUの使用またはVMEバックプレーン経由でアナログ入力にアクセスする他のコントローラのために,入力をデジタル形式に変換する.すべての変換データは,2 s コンプリメントとして提示される.基本コンバーターは14ビット解像度です. 過剰サンプリングおよび平均技術によりこの解像度をさらに向上させることができます. すべての入力は,一時的および安定状態の過電圧条件から保護されています.プログラム可能なコントローラで使用されるアナログ入力を通してAI参照のパーセント現在,最大8000文字のメモリが利用可能である.各入力チャネルは16ビットで%AIメモリの1文字を使用するように設定されています.MS-DOS または Windows ソフトウェアの設定機能を使用して構成が完了しますさらに,外れる端末ボードのためにフィールドワイヤリングが作られています.モジュールは正しい交換のために機械的にキーされます.I/O参照は,ジャンパーやDIPスイッチの必要性をなくすため,ユーザが設定できます.
| 電圧入力範囲: | -10から+10ボルト |
| 現在の入力範囲: | 4から20mA |
| カリブレーション: | 工場設定 10V +/- 2mV |
| 入力数: | 8 異なるインプット |
| モジュールタイプ: | ベースコンバーター |
| パワー: | +5ボルト |
| 入力範囲: | 電圧: 10V~+10V 電流: 4~20ミリアンプ |
| 決議: | デフォルトスケーリング (16ビット) ストレート上のLSBステップ1回当たり312.5マイクロボルト 4〜20mAのLSBステップ1回当たり0.5マイクロアンプ ストレート上の16ビット以上のコードがない ストレート上の14ビット以上のコードがない 注:ユーザスケーリングは,使用する因子に応じて,下の2または3ビットでスキップされたコードを導入することができます.. |
| 精度: カリブレーション |
ベースコンバーターモジュールの全スケールで工場設定 = 10V ±2ミリボルト. 25°C (77°F) の最大誤差は:ベースコンバーターの電圧,全スケールの ±.01%,ベースコンバーターの電流の ±.02%, ±.全スケールの05%拡張電圧の値の ±0.1%,完全な値の ±0.03%,拡張電流の値の ±0.02%, 全スケールの ±0.07%,値の ±.1% |
| ベースコンバーター | ゼロと正の全スケール (ユーザのスケーリングの前に) の値を継続的に自己校正する.フィールド校正は通常不要である.ゼロ調整はない.ベースコンバーター上のトリンポットが10V入力で完全なスケール値を調整しますありがとうございました 重要なアプリケーションでは,老化を補うためにリセットすることができます. 参照 |
| 精度:線形性 | 負から正までの範囲全体において,全スケールの ±.02% |
| 温度係数 | ±5PPM/°C 典型的な ±15PPM/°C 最大,電圧 ±30PPM/°C 最大,電流 |
| 入力阻害: | 電圧入力: DC AC インピーダンスの 10 メガオム以上,0.47 mfd コンデンサータの連続で 20K オーム.電流入力: 250 オーム,0.1%の精度シャント |
| 標準モード拒否: | 電圧範囲 - ANLGCOM 端末に対してピーク信号入力量は+13〜13ボルトの範囲でなければならない. |
| 敏感性: | 上記の制限範囲内の共通モード信号への応答は,典型的には70 dB CMRRで,10 ボルトの共通モードでの0V入力では0.02%のフルスケール読み取りに対応する.常用モード範囲を超えた連続入力信号は,アラームを引き起こすことなく異常な変換を引き起こす可能性があります. |
| 横断音声: | ベースコンバーターモジュールの高速入力では,隣接するチャネル間の相互作用が示される.これは通常.影響を受ける入力と隣接するチャネル入力レベルの差の04%影響は,隣接するチャネルに類似のレベルを持つ入力を配置することによって最小限に抑えることができる.エクスパンダー入力チャネルの間には測定可能な相互作用がない. |
| 換算率: |
ベースコンバーター入力は,すべての8チャネルに対して,約2.4msから2.8ms (最大) ごとに順序的に更新される.ベースコンバーター入力の各スキャン中に1つのエクスペンダー入力が更新される.エクスパンダー更新間の時間 = 44.8 x N ms (N = エクスパンダーモジュールの数) |
| 応答時間: |
各入力には100ラディアン/秒 (0.01秒) のカットオフを持つ低パスフィルタがあります.ベースコンバータ入力チャネル上のデジタルフィルタは,秒速450ラディアンで第二極を追加します.サンプルと保持は,完全な解像度を維持0から全スケールステップ入力における設定時間は,指定された精度で,次のとおりである. 50.0% 30ミリ秒 1.0% 42ミリ秒 0.5% 51ミリ秒 00.1% 67ミリ秒 |
| 入力保護: | VMEバックプレーンから隔離された入力 - しかし,入力チャネルの間にはありません.しかし,下記のレベルまで過電圧から保護されています. |
| パンプス | 通常は1000ボルトまでのピークの通用モードデムリングリング波の影響を受けない入力. 2500ボルトまでの通用モードまたは横向モードピークは損傷を引き起こすものではありません.影響を受けるチャネルの変換と一致して発生した場合,偶発的な悪いデータを引き起こす可能性があります.. |
| 連続過電圧: |
入力は,通常のモードまたは通常のモードの120VACまたは125VDCの故障を少なくとも1分持続する.より長い時間は入力電流制限抵抗を損傷する可能性があります. 被害は影響を受けたインプットに限定されます |
| 電力需要: | |
| ラックバックプラネット |
ベースコンバータの最大0.8A (4ワット) で+5ボルト 各エクスパンダーモジュールに対して,0.4A (2ワット) で+5ボルト |
| フィールドサイド | モジュールには電力が要らないが,4〜20mAの電流はユーザーから供給されなければならない. |
