| ブランド: | GE Fanuc | モデル: | IC697ALG440 |
|---|---|---|---|
| シリーズ: | シリーズ90-30 | 製品タイプ: | 現在の拡張モジュール |
| 現在の拡張モジュール: | 16の入力 | 現在の入力範囲: | 4つから20のmilliamps |
| 更新率: | 2.4ms | 決断: | 16ビット |
| ハイライト: | 2.4ms現在のエキスパンダー モジュール,16ビット現在のエキスパンダー モジュール,GE FANUC IC697ALG440 |
||

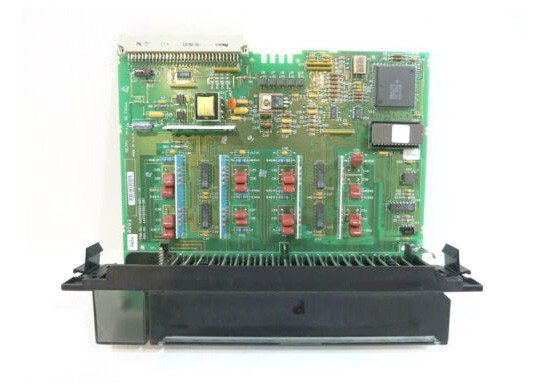

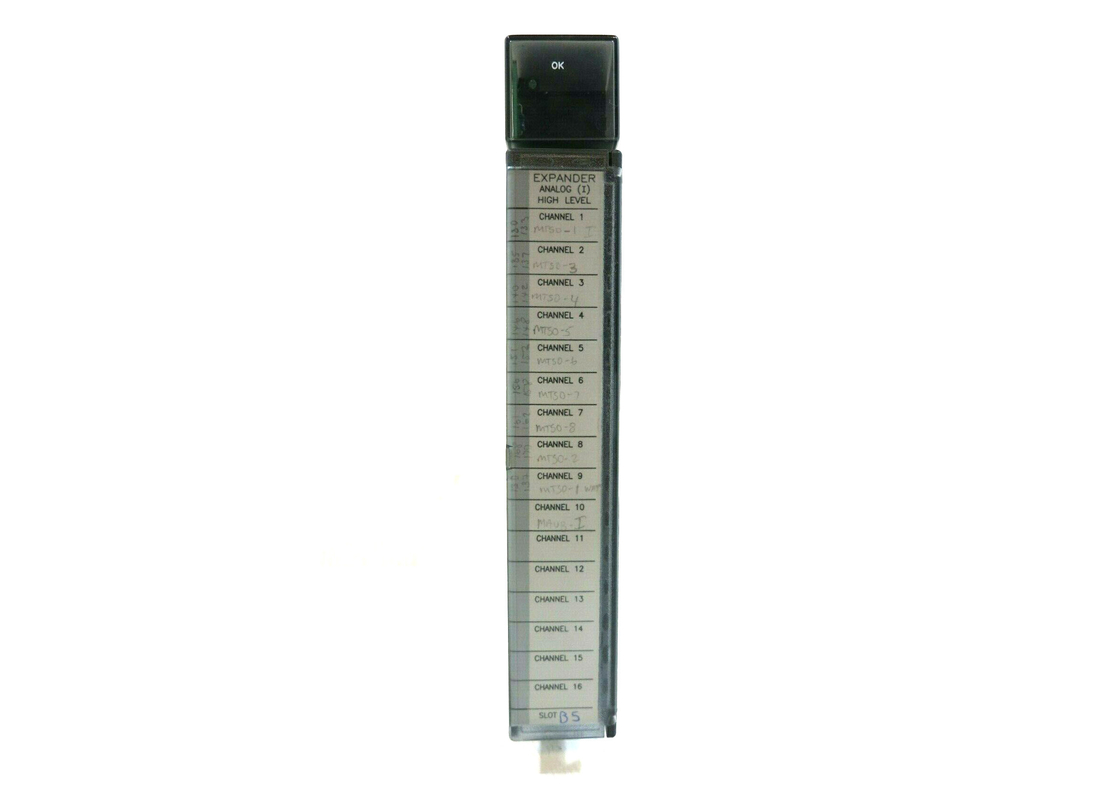

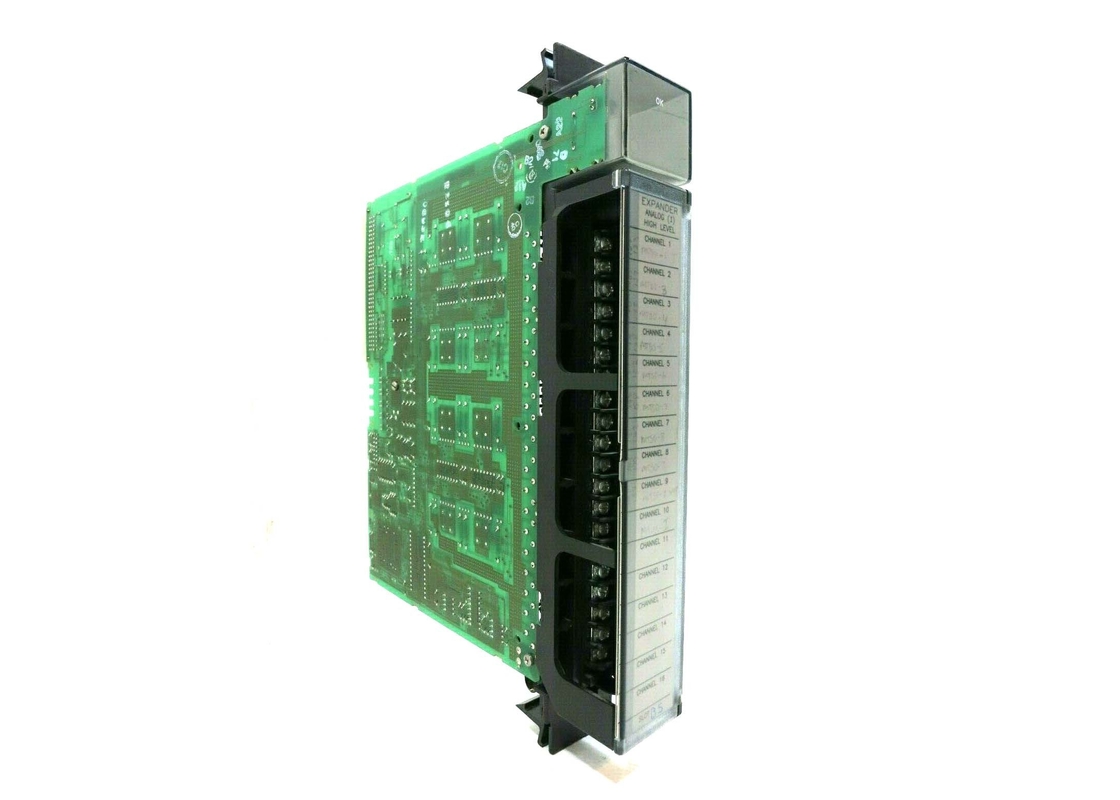

IC697ALG440は,GEシリーズ90-30ベースコンバーターモジュールとペアリングできる現在の拡張モジュールである.完成したアナログサブシステムにはベースコンバーターと拡張モジュールが含まれています.IC697ALG440は,電流や電圧のための個別に構成可能な16の差異入力があります.ベースコンバータは,全スケールで最大10ボルトの双極または単極アナログ入力を受け入れます.さらに,ベースコンバータは4から20ミリアンプの電流ループ信号を受け入れます.IC697ALG440は,モジュールの各入力チャネルの個々のユーザースケーリングを提供しています.. 完全なサブシステムは最大120の入力を受け入れます.ジャンパーとDIPスイッチは不要で,ベースコンバーターには高速な更新速度は正常です.設定はWindowsやMS-DOSソフトウェア機能と互換性がある.
入力は,CPUの使用またはVMEバックプレーン経由でアナログ入力をアクセスするコントローラのためにデジタル形式に変換される.入力は,臨時および安定状態の過電圧状態から保護される.プログラム可能なコントローラで使用されるアナログ入力によるAI参照の割合■しかし,現在最大8k文字のメモリが利用可能である.各入力チャネルは16ビットで%AIメモリの1文字を使用するように設定されている.設定はMS-DOSまたはWindowsソフトウェアを使用して実行されます.. フィールドワイヤリングは,取り外せるターミナルボードを使用するために利用可能であり,モジュールは正しく交換するために機械的にキー付けされています. I/O参照は,ユーザーによって構成されます.前述したように, ジャンパーやDIPスイッチの必要性を排除します.
| 電圧入力範囲: | -10から+10ボルト |
| 現在の入力範囲: | 4から20mA |
| カリブレーション: | 工場設定 10V +/- 2mV |
| 入力数: | 16 電流入力 |
| モジュールタイプ: | アナログ入力拡張モジュール |
| パワー: | +5ボルト |
| 入力範囲: | 電圧: 10V~+10V 電流: 4~20ミリアンプ |
| 決議: | デフォルトスケーリング (16ビット) ストレート上のLSBステップ1回当たり312.5マイクロボルト 4〜20mAのLSBステップ1回当たり0.5マイクロアンプ ストレート上の16ビット以上のコードがない ストレート上の14ビット以上のコードがない 注:ユーザスケーリングは,使用する因子に応じて,下の2または3ビットでスキップされたコードを導入することができます.. |
| 精度: カリブレーション |
ベースコンバーターモジュールの全スケールで工場設定 = 10V ±2ミリボルト. 25°C (77°F) の最大誤差は:ベースコンバーターの電圧,全スケールの ±.01%,ベースコンバーターの電流の ±.02%, ±.全スケールの05%拡張電圧の値の ±0.1%,完全な値の ±0.03%,拡張電流の値の ±0.02%, 全スケールの ±0.07%,値の ±.1% |
| ベースコンバーター | ゼロと正の全スケール (ユーザのスケーリングの前に) の値を継続的に自己校正する.フィールド校正は通常不要である.ゼロ調整はない.ベースコンバーター上のトリンポットが10V入力で完全なスケール値を調整しますありがとうございました 重要なアプリケーションでは,老化を補うためにリセットすることができます. 参照 |
| 精度:線形性 | 負から正までの範囲全体において,全スケールの ±.02% |
| 温度係数 | ±5PPM/°C 典型的な ±15PPM/°C 最大,電圧 ±30PPM/°C 最大,電流 |
| 入力阻害: | 電圧入力: DC AC インピーダンスの 10 メガオム以上,0.47 mfd コンデンサータの連続で 20K オーム.電流入力: 250 オーム,0.1%の精度シャント |
| 標準モード拒否: | 電圧範囲 - ANLGCOM 端末に対してピーク信号入力量は+13〜13ボルトの範囲でなければならない. |
| 敏感性: | 上記の制限範囲内の共通モード信号への応答は,典型的には70 dB CMRRで,10 ボルトの共通モードでの0V入力では0.02%のフルスケール読み取りに対応する.常用モード範囲を超えた連続入力信号は,アラームを引き起こすことなく異常な変換を引き起こす可能性があります. |
| 横断音声: | ベースコンバーターモジュールの高速入力では,隣接するチャネル間の相互作用が示される.これは通常.影響を受ける入力と隣接するチャネル入力レベルの差の04%影響は,隣接するチャネルに類似のレベルを持つ入力を配置することによって最小限に抑えることができる.エクスパンダー入力チャネルの間には測定可能な相互作用がない. |
| 換算率: |
ベースコンバーター入力は,すべての8チャネルに対して,約2.4msから2.8ms (最大) ごとに順序的に更新される.ベースコンバーター入力の各スキャン中に1つのエクスペンダー入力が更新される.エクスパンダー更新間の時間 = 44.8 x N ms (N = エクスパンダーモジュールの数) |
| 応答時間: |
各入力には100ラディアン/秒 (0.01秒) のカットオフを持つ低パスフィルタがあります.ベースコンバータ入力チャネル上のデジタルフィルタは,秒速450ラディアンで第二極を追加します.サンプルと保持は,完全な解像度を維持0から全スケールステップ入力における設定時間は,指定された精度で,次のとおりである. 50.0% 30ミリ秒 1.0% 42ミリ秒 0.5% 51ミリ秒 00.1% 67ミリ秒 |
| 入力保護: | VMEバックプレーンから隔離された入力 - しかし,入力チャネルの間にはありません.しかし,下記のレベルまで過電圧から保護されています. |
| パンプス | 通常は1000ボルトまでのピークの通用モードデムリングリング波の影響を受けない入力. 2500ボルトまでの通用モードまたは横向モードピークは損傷を引き起こすものではありません.影響を受けるチャネルの変換と一致して発生した場合,偶発的な悪いデータを引き起こす可能性があります.. |
| 連続過電圧: |
入力は,通常のモードまたは通常のモードの120VACまたは125VDCの故障を少なくとも1分持続する.より長い時間は入力電流制限抵抗を損傷する可能性があります. 被害は影響を受けたインプットに限定されます |
| 電力需要: | |
| ラックバックプラネット |
ベースコンバータの最大0.8A (4ワット) で+5ボルト 各エクスパンダーモジュールに対して,0.4A (2ワット) で+5ボルト |
| フィールドサイド | モジュールには電力が要らないが,4〜20mAの電流はユーザーから供給されなければならない. |
