| ブランド: | GE Fanuc | モデル: | IC697BEM713 |
|---|---|---|---|
| シリーズ: | シリーズ90-70 | 製品タイプ: | バス送信機モジュール |
| 必要なスロット: | 1 | 電圧入力: | DC 5ボルトの |
| 現在の抽選: | 1.4 Amps | 状態LEDs: | 3 |
| プログラマー インターフェイス: | 1 | 保証: | 1年 |
| ハイライト: | 24v DCの負論理の出力モジュール,PLCsデジタルのサーボ モジュール,5V DCデジタル私Oモジュール |
||
製品の説明

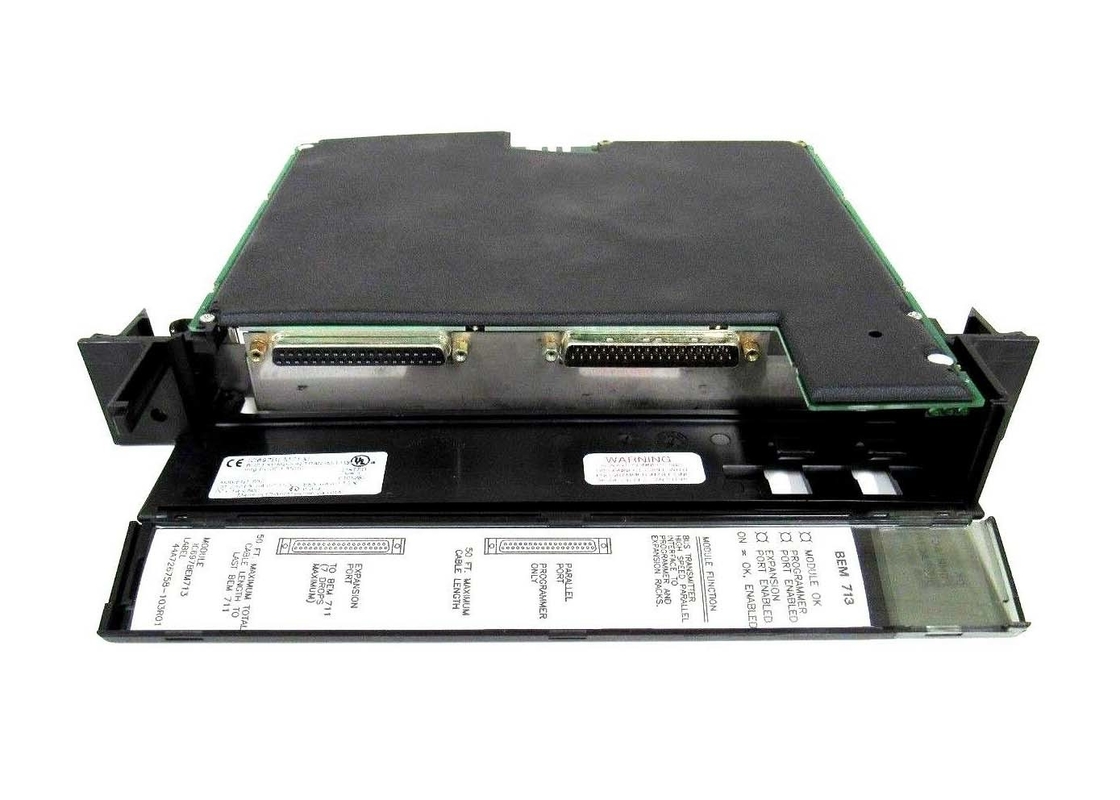

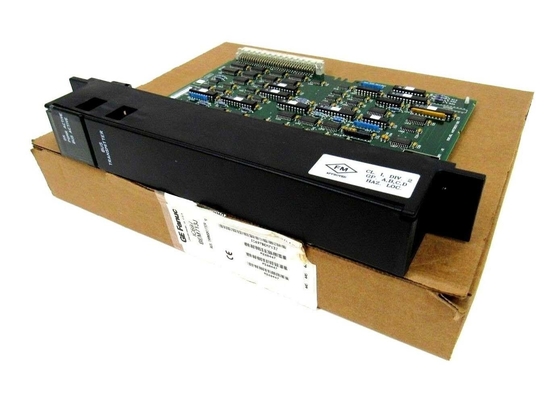

GE FANUC IC697BEM713 バストランスミッターモジュール 500 Kbyte/sec
IC697BEM713の製品説明
IC697BEM713は,GE Fanucが製造する90-70シリーズのバストランスミッターモジュール (BTM) である.IC697BEM713モジュールは,システムに追加のモジュールが必要である場合 (最大7つの追加IC697PLCラックまで) において,メインCPUラックから拡張を可能にします.. 高性能の並列プログラミング機能は重要な特徴である. さらに,このBTMは簡単に設定され,DIPスイッチの使用は必要ありません.
IC697BEM713モジュールは1つのスロットに配置され,2つのコネクタがあり,上部コネクタはプログラミング装置に接続され,下部コネクタは拡張ラックへのBRM経由でデイジーチェーン配置のためのバス送信機モジュールは,MS-DOSまたはWindowsプログラミングソフトウェアの設定機能を使用して設定する必要があります.
ステータス LED (3) は,ポートおよび/またはモジュールの問題についてユーザに警告します. CPU ソフトウェアが BTM 構成を完了し,各システム拡張ラックをアンケートしたときに,上部の MODULE OK LED は ON になります.この条件が満たされていない場合,OFFを放出します.中央のプログラマーポート有効LEDは,プログラマーとPLCが通信していることを示すために点滅したりオンを示したりします.通信していないときにOFFを発します.下の拡張ポート有効LEDは拡張バスの状態を示しますこのLEDは,BTMがバス受信モジュールと通信しているときにオンまたは,そうでない場合はオフで点滅する可能性があります.
IC697BEM713を設置する際には,使用者は,適切なプログラム制御マニュアルを参考にする必要があります. 開始する前に電源はオフでなければなりません.メインCPUラックにモジュールをインストールするとしかし,モジュールはスロット1にインストールできないことに注意する必要があります.それは任意のIC697中断源モジュールの右にインストールする必要があります.
IC697BEM713について
GE Fanuc IC697BEM713モジュールは,90-70シリーズからのバス送信機モジュールである.システムに追加のモジュールが必要な場合,メインラックから拡張を許可する.IC697BEM713モジュールは,さらに7つのIC697PLCラックに拡張することができます.IC697BEM713モジュールは,プログラミングデバイスが使用できる並行インターフェースも提供しています.IC697BEM713モジュールはラック内の1つのスロットを占めています.IC697BEM713モジュールには2つのコネクタがあります: 上部のコネクタはプログラミング装置とのインターフェースを備えている.下部のコネクタはバス受信機モジュールを通じて拡張ラックへのデジーチェーンの構成を可能にします.IC697BEM713モジュールは,システムバックプレートから5ボルトのDC電圧を必要とし,それは1.4アンパーの電流
プログラマインターフェースの仕様には,秒速500キロバイトのデータ速さ,最大サポートされるケーブル長さは50フィートが含まれます.拡張インターフェイスの仕様には,毎秒500キロバイトのデータ速度と最大ケーブル長さ50フィートも含まれますIC697BEM713モジュールは,CPUのために予約されたスロット1を除いて,メインラックの任意のスロットにインストールできます.モジュールの設置前にラック電源をオフにして,モジュールをラックにインストールした後でオンすることができます.状態情報を表示するために,モジュールに3つの緑色のLEDが提供されています.CPUソフトウェアがIC697BEM713モジュールのパワーアップ構成を完了し,システム内のすべての拡張ラックを調査したとき,上部LEDがオンになります下のLEDは拡張バスの状態を表示します.PLCとプログラマが通信しているときに中部LEDはオンまたは点滅しています.
テクニカル仕様
| モジュールタイプ: | バス送信機 |
| データ速度は: | 500KB/秒 |
| ケーブルの許容距離: | 50フィート |
| ディスクレートポイント利用可能: | N/A |
| シリアルポート: | 2 |
| 必要な電流: | 1.4 アンペア |
技術情報
スピcもしica はtiについてs
| 5V バスから必要な電流 | 1.4Amp |
| プログラミングインターフェース 仕様 | |
| 有効データレート | 500Kバイト/秒 |
| 16 Kbyte のプログラムを保存する時間 | 20〜30秒 |
| 最大ケーブル長さ | 50フィート (15メートル) |
| 拡張インターフェース仕様 | |
| 最大ケーブル長さ | システムごとに最大50フィート |
| 有効データレート | 500kbytes/sec について |
| 電気隔離 | 隔離されていない差異通信. |
| VME | VME標準Cをサポートするために設計されたシステム1 |
