| 起源の場所: | 米国 |
| ブランド名: | GE |
| 証明: | CE |
| モデル番号: | IC697BEM731 |

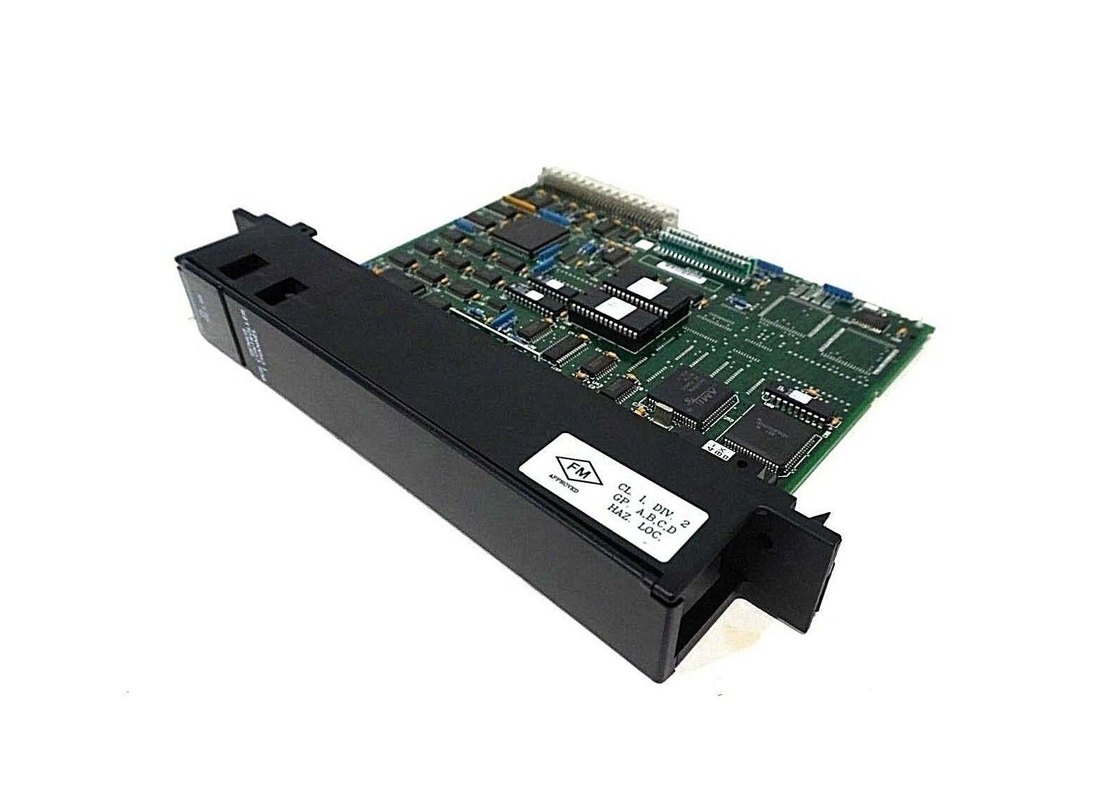

IC697BEM731は,GE Fanucが90-70シリーズ向けに製造したバスコントローラモジュール (BCM) である.IC697BEM731は,Genius I/OハンドヘルドモニターIC660/IC661用に特別に設計されている.IC697BEM731モジュールは,単チャンネルコントローラとして利用できます.このBCMは,IC66*入力/出力ブロックを非同期的にスキャンする.したがって,I/OデータはIC697PLCラックのバックプレート上でスキャンごとに1回CPUに転送されます.IC697BEM731 BCM は,PLC CPU 通信 サービス リクエストから発信される 指示通信をサポートする任務も負っています.グローバル通信を行うように設定できますIC697BEM731は,MS DOSまたはWindowsプログラミングソフトウェアの設定機能のみで設定できます.
IC697BEM731の追加機能には,チャンネル1回30滴,IC66*またはIC661 I/O 診断,冗長ブロック,ケーブル,CPUのサポート,LAN通信,CPUソフト構成,そしてアラームプロセッサの機能. インストールする前に,適用されるPLCインストールマニュアルを参照してください. 開始する前に電源はオフにする必要があります. 指示に従ってラックをインストールし,電源をオンにします. 正しく実行した場合,モジュールは,対応する点滅するLEDで電力を入れます.中央のLEDは,CPUから設定が受信され,バスの操作が確認されたときにオンを発します. 下のLEDは常にOFFです.
GE Fanuc IC697BEM731モジュールは,90~70シリーズ製品ラインの一部であり,90~70シリーズPLCのバスコントローラとして使用することを目的としたBCMまたはバスコントローラモジュールです.このコントローラ・モジュールは 2ポンドしか重くない. また,I/Oチャネルは1つしかない.IC697BEM731バスコントローラモジュールは,PLCラック上の1つのスロットにインストールされ,Windowsベースの設定ソフトウェアで構成することができます.IC697BEM731 バスコントローラモジュールは,PLC内のすべてのI/Oを連続的にスキャンし,スキャンが完了するとすべてのI/Oデータをバックプレーンに転送することによって動作する.ピアツーピアのデータ転送もできます
GE Fanuc シリーズ 90-70 IC697BEM731 バスコントローラモジュールは,LAN を使用して他のバスコントローラモジュールと PCIM に接続することができ,これらのデバイスと LAN の通信ノードとして機能します.バウド比率は153です.5 kBaud IC697BEM731 バス制御モジュールは,グローバル通信アプリケーションを処理するために構成することができる.
このモジュールは,部品の損傷や重傷を避けるため,電源が切れているときにのみ,90-70シリーズPLCシステムに設置されるべきです. It has 1 serial port which is an HHM or handheld monitor port that allows it to connect to a monitor that the users can hold in their hands which will give them real-time visual updates about the bus controller moduleシステムに発生する障害や誤りなど
| モジュールタイプ: | 天才バスのコントローラ |
| データ速度は: | N/A |
| チャンネル数: | 1 |
| チャンネル1滴: | 30 |
| シリアルポート: | 1 (ハンドホールドモニターポート) |
| 必要な電流: | 1.3 アンペア |
