| 起源の場所: | 米国 |
| ブランド名: | GE |
| 証明: | CE |
| モデル番号: | IC697CGR772 |

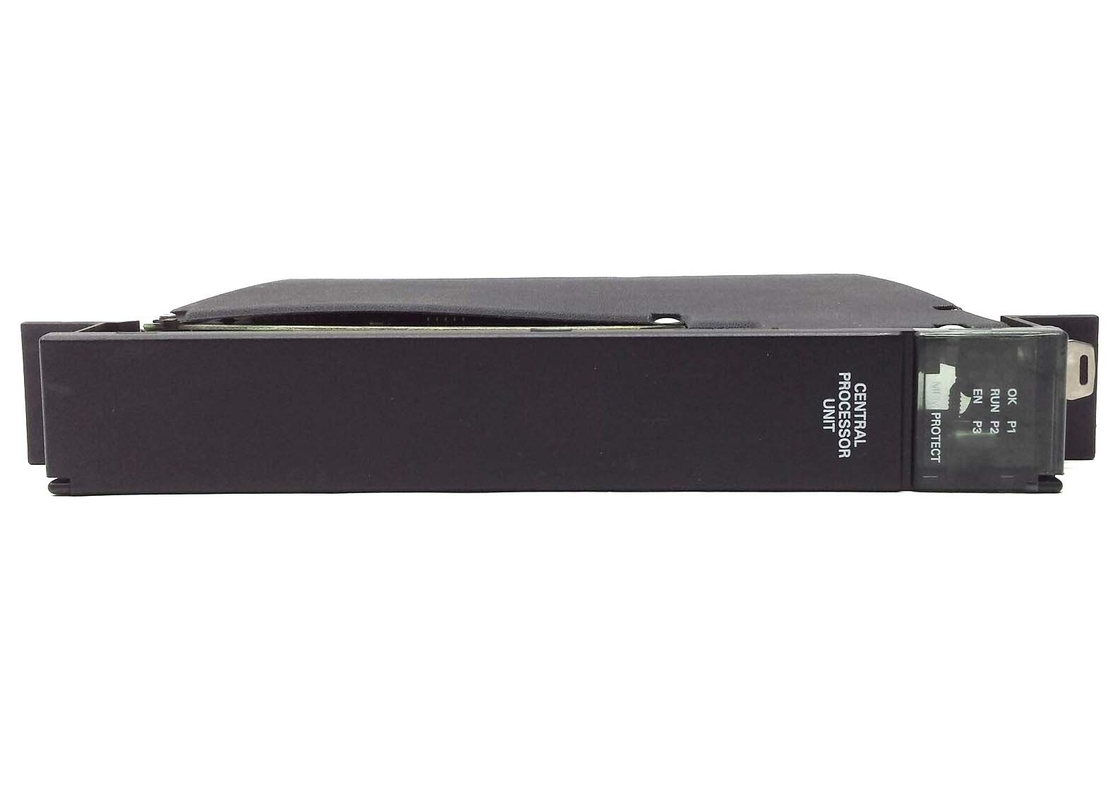

IC697CGR772は、GE GeniusシリーズのホットスタンバイデュアルバスCPU制御モジュールです。IC697CGR772モジュールは、CPU冗長化アプリケーションにおける変動する必須ポイント計算を可能にする1スロットコントローラーとして設計されています。Microsoft Disk Operating Systemによって設計およびプログラムされたIC697CGR772は、機械のプロセスおよびマテリアルハンドリングシステムのリアルタイム制御を実現する能力を備えています。IC697CGR772モジュールは、スマートオプションモジュールまたはI/O付きモジュールとバックプレーンを介して接続され、ラックマウントされます。
IC697CGR772モジュールは3ポジションスイッチで設計されており、接続されたプログラマーとそのソフトウェアによってリモート操作が可能です。設定データは、パスワードを使用するか、メモリ保護キースイッチを使用してロックできます。データは手動でロックすることもできます。保護位置では、設定データはバス送信機モジュールにリンクされたプログラマーによってのみ変更できます。IC697CGR772モジュールの7つのLEDは、CPUの状態を示すインジケーターです。IC697CGR772モジュールは、絶縁された電源と、リチウムバッテリーによる外部電源オプション用の5VDCで駆動されます。リチウムバッテリーは、電源が切断された場合でもデータとプログラムメモリを保持します。新しいバッテリーは、古いバッテリーを取り外す前に接続する必要があります。OK LEDが点灯しない場合は、バッテリー低下が示されます。
モジュールのメモリボードはIC697CGR772の不可欠な部分です。メモリボードは、バッテリーバックアップされた512KバイトのCMOS RAMを備えています。エラーが発生すると、メモリボードから提供されるCPUルーチンを介してCPUに通知されます。IC697CGR772モジュールには3つのシリアルポートがあり、3つの個別の通信ポートとして機能します。これらのポートへの接続は、IC697CGR772モジュールの前面からアクセスできます。
技術仕様
| モジュールタイプ: | シングルスロットCPU |
| 動作温度: | 0～60℃（32～140°F） |
| バッテリー保管寿命: | 20℃（68°F）で5年 |
| 入出力: | 各2048 |
| シリアルポート: | 3 |
| 必要電流: | 公称3.1アンペア |
|
バッテリー 保管寿命 メモリ保持 |
20℃（68°F）で5年 電源なしで公称6ヶ月。 |
| 5Vバスから必要な電流 | 公称3.1アンペア |
| 動作温度 | 0～60℃（32°F～140°F） |
|
時刻同期時計精度 経過時間時計（内部タイミング）精度 |
"1日あたり最大3.5秒 "最大0.01% |
|
シリアルポート ポート1: RS-232互換 ポート2: RS-485互換（フォトカプラ絶縁）ポート3: RS-485互換（非絶縁） |
プログラマーシリアルアタッチメント、またはその他のシリアルデバイス サポートされているプロトコル: SNPスレーブのみ |
