| 起源の場所: | 米国 |
| ブランド名: | GE |
| モデル番号: | IC697CGR935 |

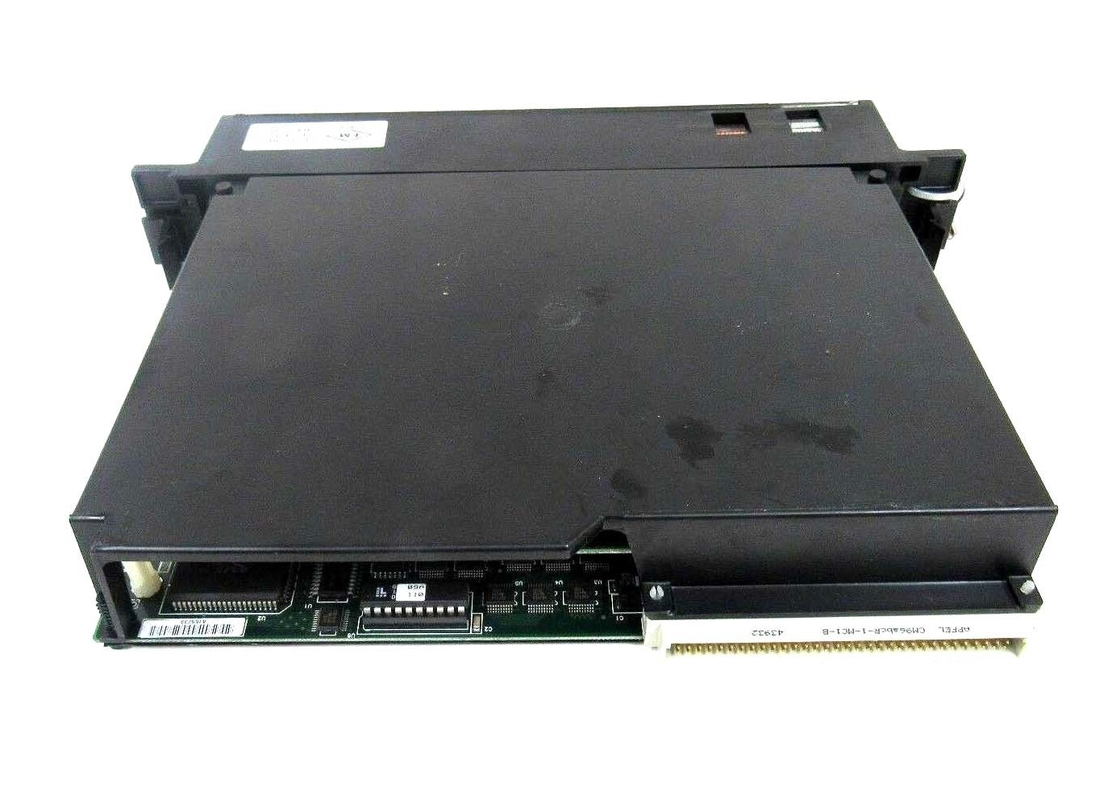

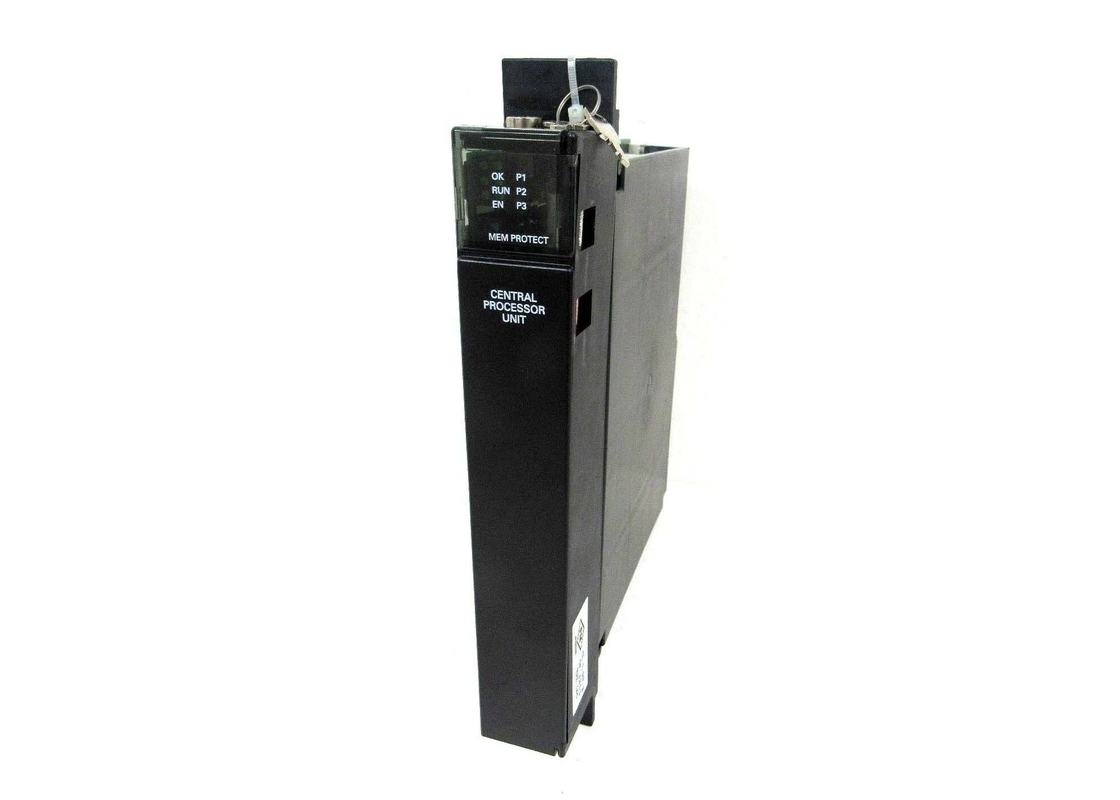

IC697CGR935モジュールは,CPU冗長性アプリケーションで必須の変動点計算を可能にするGE Fanucシリーズの一スロットコントローラである.冗長システム内のIC697CGR935モジュールは制御器として使用されます.IC697CGR935を使用する際には注意すべき2つの制御方法があります. GHSプロセスでは,各同期PLCには,冗長なコントローラを持つ複数の単一のバスネットワークが使用されます.GDB プロセスを使用するときに,複数のI/Oネットワークが各PLCに単一または二重バスで使用されます.各制御方法は容易に起動し,困難なく使用できます.IC697CGR935モジュールでは,メモリーボードはデータを配信します.IC697CGR935は,遠隔操作または3つの位置のRUN/STOPスイッチで操作できます.モジュールの前方にLEDが配置されています.CPU の状態を指定する.
IC97CGR935モジュールの設置は,適切なプログラム可能なコントローラ設置とホットスタンバイCPU冗長マニュアルを参照することなく試みてはならない.バッテリーは,モジュールのバッテリーコネクタの1つに接続する必要があります.. キースイッチはMEMORY PROTECT OFFに配置され,ラック電源がない必要があります. モジュールがラック0のスロット1にインストールされると,電源がオンになります.上部LEDが点滅してIC697CGR935モジュールの電源がオンになっていることを示す. 診断が効果的に完了すると,左上のLEDは2つ目と3つ目のLEDがオフになる間,オンのままになります.鍵スイッチがオフの位置にあるためオフです.. プログラミングは,現在CPUのために準備されています. 鍵の配置に関係なくCPUをプログラムすることができます. プログラムが確認されたら,切断スイッチは適切な動作モードに配置できます..
| モジュールタイプ: | シングルスロットCPU |
| 動作温度: | 0~60°C (32~140°F) |
| バッテリーの有効期限: | 20°C (68°F) で5年 |
| 入力と出力: | 12K個 (どんな混合物) |
| シリアルポート: | 3 |
| 必要な電流: | 3.1 定数アンペア |
|
バッテリー 保存期間 記憶力 |
5 20歳oC (68o F) について 6 適用されていない月額 パワー |
| 5V バスから必要な電流 | 3.1 定数アンペア |
| 動作温度 |
0から60oC (32oFから140までoF)70 CFM 強制空気が必要 0 から 50oC (32oFから122oF)強制空気なし |
|
日時 時計の精度 経過した時間 時計 (内部計時) の精度 |
" 3.5秒/日 最大 " .01% 最大 |
|
シリアルポート ポート1: RS-232対応 ポート2:RS-485互換性 (オプトコップラー隔離) ポート3:RS-485互換性 (隔離されていない) |
プログラマのシリアルアタッチメント,または他のシリアルデバイス. サポートされているプロトコル: SNP Slaveのみ |
