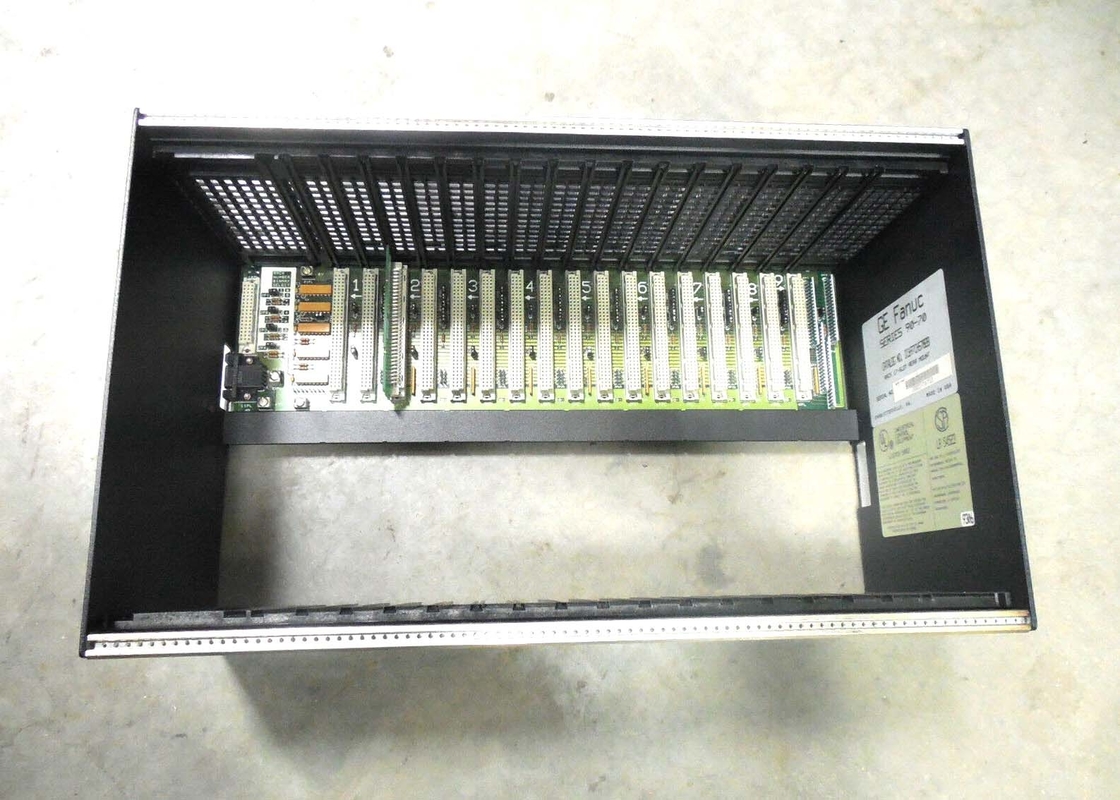

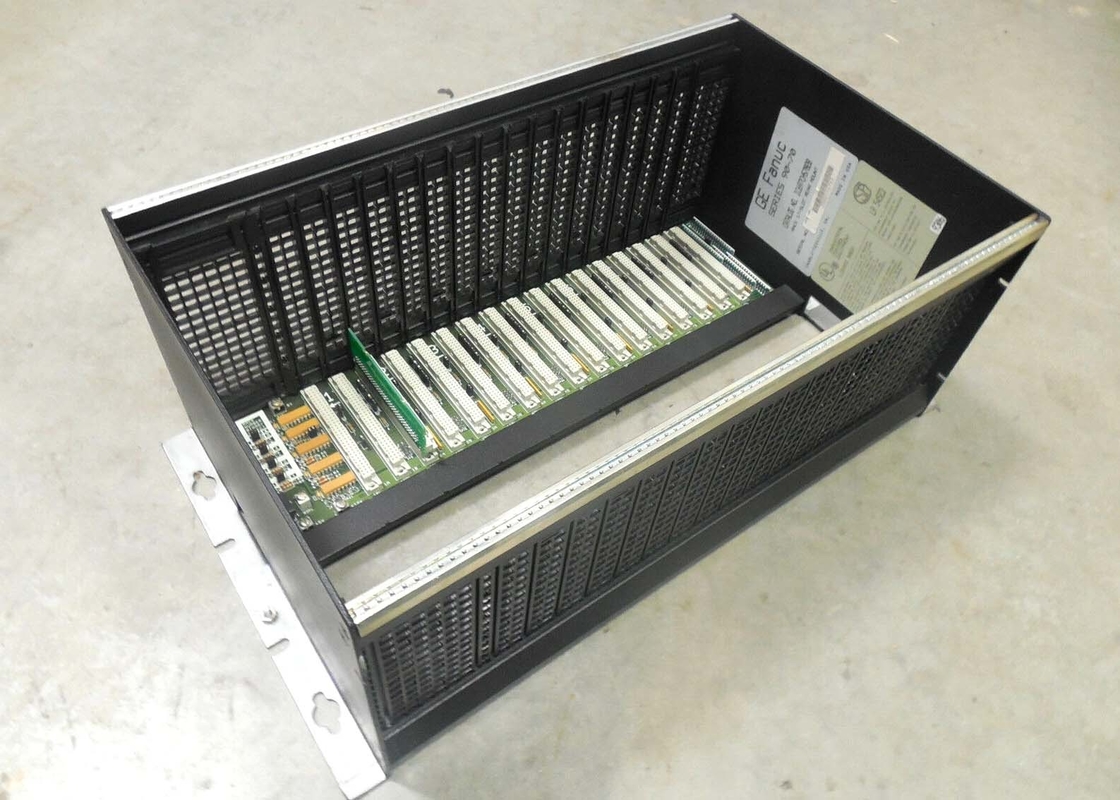

GEはFANUC IC697CHS782の17スロット、後部台紙VMEの積分器の棚設計した

GE FANUC IC697CHS782, 17 スロット,バックマウント VME統合器

ラック設計

製品説明

IC697CHS782はGE Fanucが設計した17スロット,バックマウントVME統合ラックである.このラックはIC697プログラム可能なコントローラのために設計されており,リダンシーアプリケーションを除くすべてのIC697CPUおよびI/O構成と同様に第三者のVMEモジュールに使用できます.. IC697CHS782ラックをマウントする際には,モジュールの冷却プロセスを可能にするためにラック周りに十分なスペースを残さなければなりません.必要な空気冷却のために提供されているラックファン組があります..

IC697CHS782ラックにはIC697高密度I/OモジュールとVMEモジュールがあり,フィールドデバイスの接続方法が変更される可能性があります.バックプレンの上に位置するジャンパーポジションの連続があり,インストールされる2種類のモジュールの柔軟性を提供するのに役立ちますVMEモジュールのタイプは単一のスロットで,IC697モジュールは2つのスロットを必要とします.IC697のスロットは番号,矢印で識別され,1A-9Aとブランドされています.

IC697CHS782ラックは,AC/DCプラグを容認する 10 センチのキャビネットに搭載され,外部電源で動作する.外部の電源を使用する場合,電源アダプタモジュールが必要です.2つのラックの電源需要は,多くのアプリケーションで1つの電源のみを必要とします.単一の電源を使用する2ラックプロセスは,第2ラックに5Vの電力を必要とする場合のみ適用できます..2アンペア. 延長ケーブルを使用して提供される相互接続が必要です.注文で利用できます.延長ケーブルは,ラックの左側にある穴を通って9ピンD型コネクタに接続レイクの底にあるレールは,モジュールシールドの接地に使用される.

IC697CHS782について

IC697CHS782ラック (IC697CHS782) は,GE Fanucが設計した統合ラックである.このGEシリーズ90-70ラックには,前後配置で17つのスロットがある.ラックは0.8インチ間隔のモジュールに接続できる.レイクは,異なるGE IC697 PLCモジュールと統合することができますレイクは第三者のVMEモジュールと互換性があり,CPU,異なるI/O構成,その他のデバイスおよびアプリケーションと統合できます.0 に配置されているバックプレンのコネクタで実行します..8インチ中心部.ラックは1つの電源ユニットで複数のラック操作を可能にします.それは簡単に高電流配置を実行する能力があります.IC697CHS782ラックは,高電力モジュールに使用できるオプションの扇風機組をサポートします..

IC697CHS782 統合ラックを設置すると,装置の冷却のために十分な空気の流れを容認しなければならない.ラックと最も近い換気源の間には空気の流れが阻まれない.この冷却方法は,コンベクション冷却として知られています設置要件は,アプリケーションと使用されている注文ラックによって作成されます.操作者は,ラックを設置し,交換する際に重要な役割を果たすマウントフレンズを適切に使用する必要があります.IC697CHS782ラックを構成するには,ラックの裏面にジャンパーのペアが必要です.これらのジャンパーはモジュール設置に柔軟性を加えます.VME統合ラックは,AC/DCプラグを受け入れ,外部電源で簡単に動作することができますIC697CHS782ラックは,シールドの接地のために底部レールを使用する.周囲の動作温度範囲は,指定された装置の温度範囲と一致する.

テクニカル仕様

IC697CHS782に関する技術仕様
