GE FANUC IC697CMM711の単一スロット コミュニケーション コプロセッサ モジュール、90-30のシリーズ

GE FANUC IC697CMM711の単一スロット コミュニケーション コプロセッサ モジュール、90-30のシリーズ

製品の説明

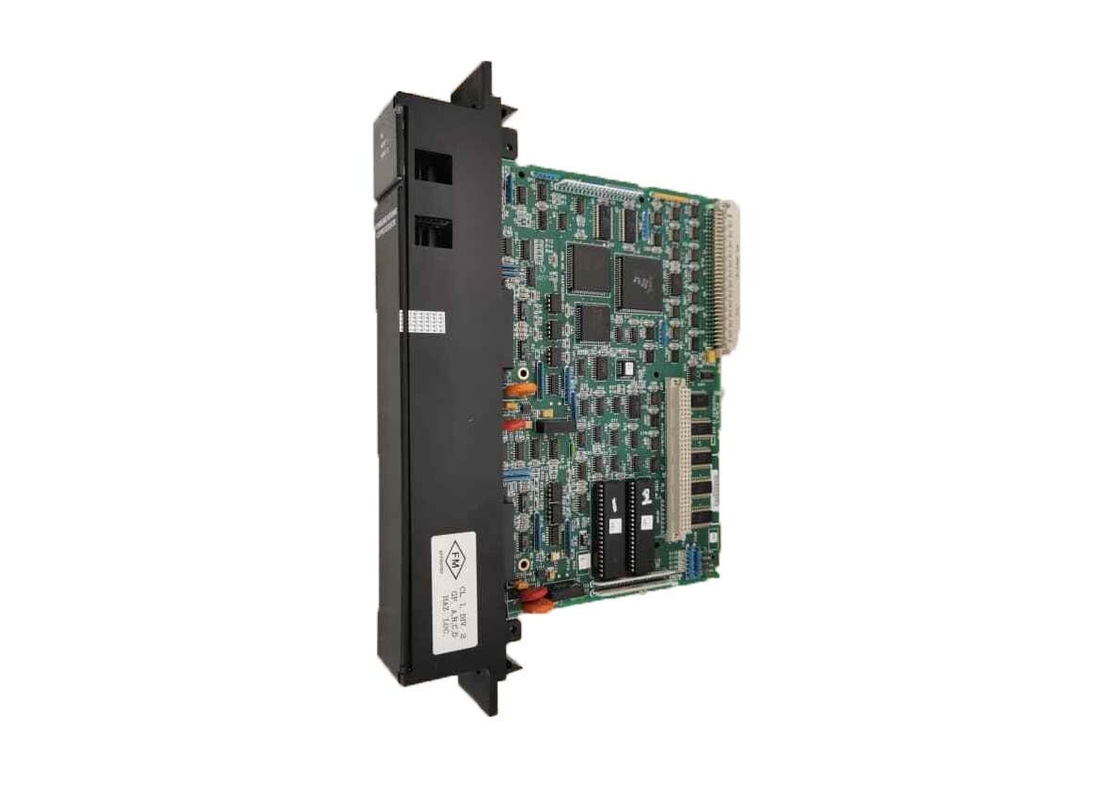

IC697CMM711はGEからの単一スロット コミュニケーション コプロセッサ モジュール（CMM） 90-30のシリーズである。モジュールは標準柔らかいスイッチ構成（スイッチやジャンパーのための必要性を除去する）、3状態LEDs、押しボタンの調整制御および2つのシリアル ポートとの来。モジュールはMhz 12の80C186マイクロプロセッサ使用する。さらに、電池は必要ではない。

CMMは通信モジュールの系列の部分で、両方の通信制御（CCM）、リモート ターミナル（RTU）、および一般的なIC69コミュニケーション（SNP）機能性を示す。CCM、RTUおよびSNPは9つの可能な構成の何れかでどちらかまたは両方のシリアル ポートで利用できる:CCM/CCM、CCM/RTU、RTU/CCM、RTU/RTU、SNP/SNP、SNP/CCM、CCM/SNP、SNP/RTUおよびRTU/SNP。モジュールはRS-232を渡し、RS-485はバックプレーンによってPLC CPUとインターフェイスし、伝達し合う。多数のCMMsはちょうど1つのIC697 PLCシステムに置くことができる。

CCM操作モードのIC697CMM711 CMMによって許可される機能は記録、の読み書きが含まれている入出力テーブル、ビットの置かれる/明確な入出力は、スクラッチ・パッドの読まれて、速いのためにQ順序読む、および診断状況ワードの修正命じる。マスター/同等者CCM構成では、適用梯子プログラム コミュニケーション要求によるリモート デバイスとのCMM入会者コミュニケーション。

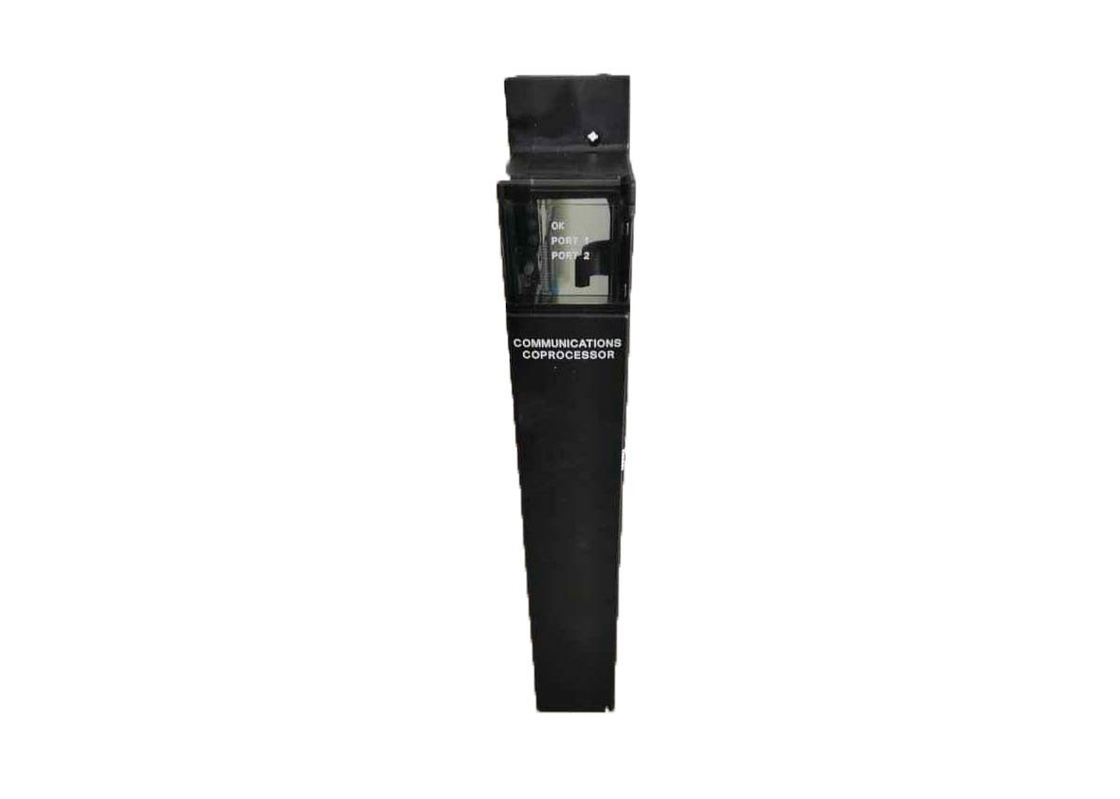

IC697CMM711モジュールの状態は3つのLEDsによって見ることができる。シリアル ポートの活動は港1 LEDおよび港2 LEDで識別される。上LEDはモジュールが動力を与えられる、一度診断は、上LED残るlit.に効果的に完了する場合点滅し。上LEDはモジュールの国家を常に識別する。

IC697CMM711について

GE FanucからのIC697CMM711モジュールは産業コミュニケーション コプロセッサ モジュール、別名CCMである。それはプログラム可能な論理のコントローラーのGE Fanucシリーズ90-70製品種目の部分かPLCの部品および付属品である。支えるIC697CMM711コミュニケーション コプロセッサ モジュールがことができる通信プロトコルはマスター、奴隷、およびピアツーピアCCM議定書、マスターおよび奴隷SNPおよびSNPXの議定書および奴隷RTU Modbusの通信プロトコルである。モジュールは再調節のための1つのスロットそして押しボタンによって来る。それは電池を必要としない。IC697CMM711モジュールは構成のためのジャンパーかスイッチを必要としない。その代り、それは柔らかいスイッチ構成方法と形成することができる。このコミュニケーション コプロセッサ モジュールはシリアル ポートRS-232またはRS-422/RS-485のどれである場合もある2つのシリアル ポートと来る。

GE Fanucシリーズ90-70 IC697CMM711コミュニケーション コプロセッサ モジュールは12のMhzのレートで作動する80C186マイクロプロセッサを使用する。単一のプログラム可能な論理のコントローラー システムにコントローラーのシステム・コミュニケーションの選択を最大にするために1つ以上のコミュニケーション コプロセッサ モジュールを取付けることは可能である。PLCシステムのIC697CMM711モジュールそしてCCMs他の全員はバックプレーンを通ってPLCのCPUと伝達し合う。このモジュールに3つのLEDsがある。LEDsの1つはモジュールの現在の状態を間、他の2つのLEDsショー モジュール2のシリアル ポートの活動示す。左舷LEDsは左舷1つのLEDおよび港2 LEDとして分類される。このモジュールは棚に取付けられているために作られ棚力が切られるときしか取付けられていないべきである。

技術仕様

IC697CMM711のための技術仕様
