| 起源の場所: | 米国 |
| ブランド名: | GE |
| モデル番号: | IC697CHS791 |

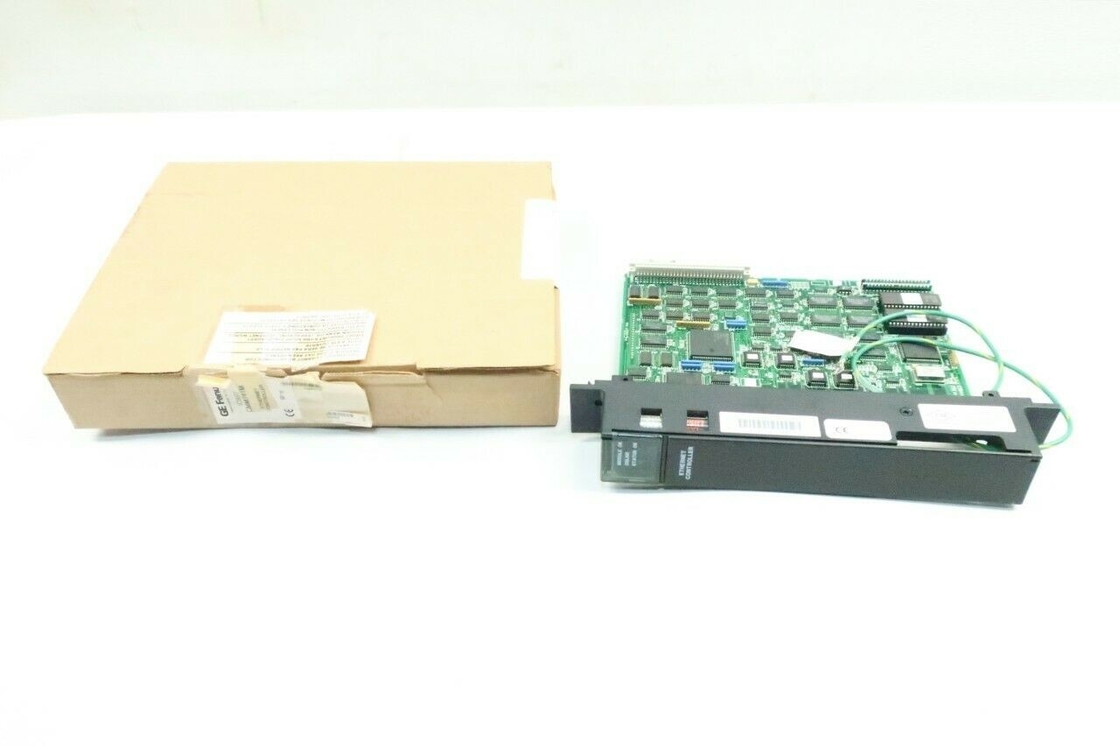

IC697CMM741は、90-70シリーズのイーサネットプログラマブルコントローラです。IC697CMM741コントローラは、IC651 Factory LANハードウェアおよびソフトウェア製品ファミリーの一員です。このグループは、オートメーションコントローラを相互接続するための高性能ソリューションを提供します。IC697CMM741コントローラは、IC697 PLCラックの1つのスロットに差し込むように設計されています。IC697CMM741コントローラは、IEEE 802.3 CSMA/CD LANへの直接的なPLC接続を可能にします。標準の15ピンAUIポート接続を備え、IC697コントローラ用に設計されています。AUIまたはトランシーバケーブルはユーザーが用意できます。PLCラックの1つのスロットを使用し、ソフトウェアは簡単にロードまたはアップグレードできます。さらに、ソフトウェアは停電時にも少なくとも6か月間保存されます。
IC697CMM741コントローラをPLCラックに取り付ける際は、ラックの電源をOFFにしてください。バッテリーを前面カバーを正面に向け、ヒンジを右側にして接続します。バッテリーケーブルのタブは、ボードの表面から離れるようにします。バッテリーをいずれかのコネクタに接続したら、押し下げてロックします。コントローラを適切なスロット（通常はCPUまたはBTMの右側の最初のスロット）に挿入します。ロックする際にボードを無理に押し込まないでください。イーサネットコントローラが、左側に空のスロットがあると正しく機能しないことに注意することが重要です。注意：緑色のアース線をラックのシャーシにしっかりと固定し、LANの機能を確保するためにラックをアースする必要があります。
IC697CMM741インターフェースデバイスは、GE FanucがSeries 90-70製品ラインで製造しており、TCP/IPイーサネットLANデバイスまたはGE Series 90-70 MMSデバイスのインターフェースとして機能します。IC697CMM741インターフェースはイーサネットコントローラでもあり、IEEE 802.3 CSMA/CD LANのようなLANにPLCを直接接続できます。このイーサネットコントローラは、GE Series 90-70 IC 697プログラマブルコントローラ用に作られており、PLCラックに安全に取り付けるには1つのスロットしか必要ありません。IC697CMM741イーサネットコントローラが使用するソフトウェアは、RAMを介して簡単にロードまたはアップグレードでき、コントローラは停電後も少なくとも6か月間ソフトウェアを保持できます。使用できるソフトウェアには、TCP/IPおよびMMS/OSI通信ソフトウェア、完全なWindowsおよびDOSプログラミングおよび通信ソフトウェア、および包括的な診断およびステーション管理用のソフトウェアが含まれます。
GE Series 90-70 IC697CMM741イーサネットコントローラおよびインターフェースは、ユーザーが提供するトランシーバケーブルまたはAUI（Attachment Unit Interface）ケーブルを介して、標準の15ピンD型コネクタを介してトランシーバデバイスに接続できます。ケーブルとトランシーバは、イーサネットコントローラがイーサネットLANに接続する方法です。ユーザーは、3つのLEDを使用してコントローラのインターフェースの状態を監視できます。IC697CMM741イーサネットコントローラのRAMはバックアップにバッテリーを使用し、RAMはすべての通信ソフトウェアを保存します。このコントローラとインターフェースデバイスには、基本的な機能、構成ソフトウェア、および使用する診断機能を保存するROMとファームウェアも搭載されています。
|
消費電力（標準）: メモリ保持: |
電源 消費 for 15ピン 含む 外部 RS-232 負荷 と 15ピン +5 Vdc +12 0.5 1.00A 0.5 A オンボード バッテリー 提供 バックアップ 電源 (at 少なくとも 含む ヶ月) とき 電源 から CPUラック 含む イーサネット コントローラ。 物理的寸法：回路基板: 15ピン コネクタ: インターフェース仕様: 15ピン 差し込む |
|
に IC697 CPU ラック |
で 最初 利用可能 スロット に 15ピン の - または BTM。（バス 15ピン モジュール もし リモート ラック) 15ピン LEDインジケータ：MODULE OK、ONLINE、 - 15ピン - 再起動 プッシュボタン と バッテリー コネクタ - 前面 プログラマー) のボード 後ろ プログラマー) ドア シリアル トランシーバ ポート プログラマー) シリアルポート：9ピンメス、Dコネクタ（ローカルへ GSM) - トランシーバ ポート: 15ピン メス、 Dコネクタ IEEE 802.2 論理リンク制御クラスI トランシーバ プログラマー) と ネットワーク) LAN (ネットワークGSMおよび/またはIC641-イーサネット プログラマー) IEEE 802.2 論理リンク制御クラスI IEEE 802.3 CSMA/CD メディアアクセス制御 10Mbps シリアルポート：RS-232 DTE、9600 bps トランシーバポート：イーサネット、IEEE 802.3 CSMA/CD、トランシーバSQEを有効にする必要があります。
|
