| 起源の場所: | 米国 |
| ブランド名: | GE |
| モデル番号: | IC697CPM790 |

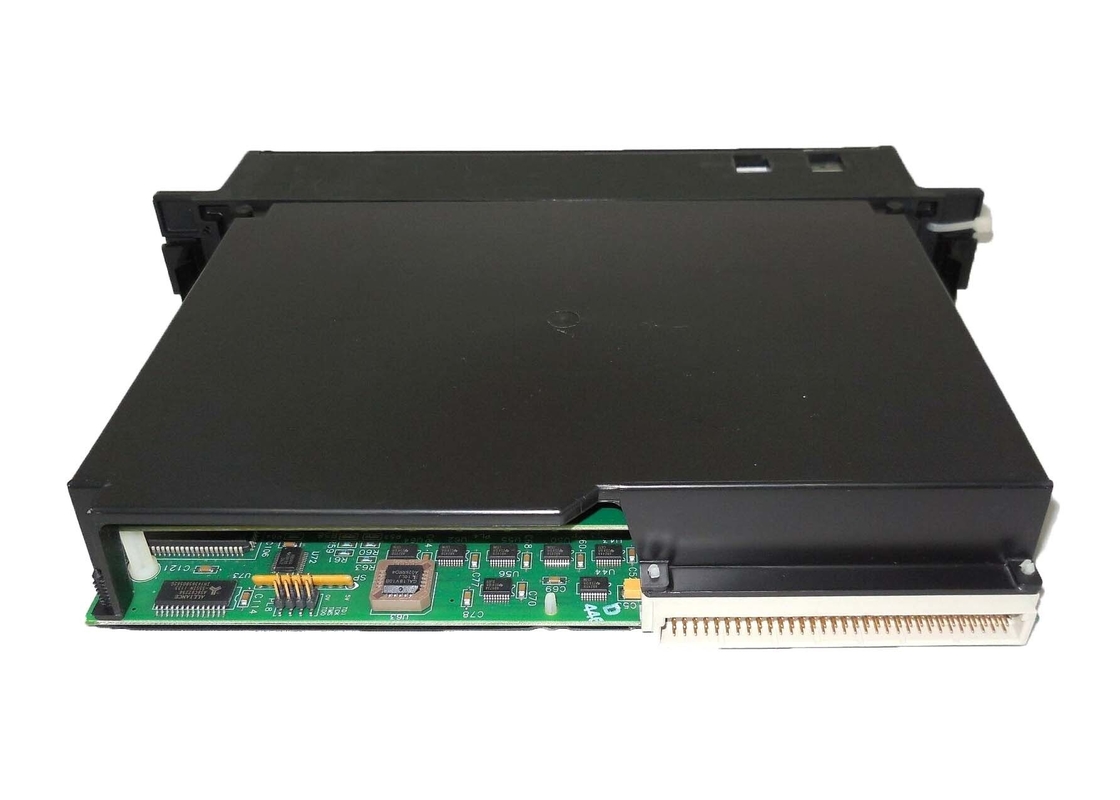

IC697CPM790は、GE FANUCが製造した64 MHz CPUで、32ビット浮動小数点とマイクロプロセッサ80486DX2を使用して計算能力を備えています。このCPUは、WindowsまたはMS-DOSで動作するシングルスロットプログラミングソフトウェアを利用して、設定とプログラミングを実行します。
IC697CPM790は、最大12Kのディスクリート入出力（ミックスシングルモードのみ）を含みます。OSファームウェア専用のフラッシュメモリを備えており、PCとモジュールのシリアルポート間の接続を介してファームウェアを更新できます。ユーザーは、プログラミングソフトウェアまたはRUN/STOPの3ポジションスイッチを使用した動作モードを介して、モジュールの操作を制御します。メモリ保護キーまたはソフトウェアパスワードは、設定とプログラムデータをロックします。
IC697CPM790には、CPUのステータスを示す4つの緑色のLEDがあります。空冷にはファンアセンブリが必要です。ユーザーは、並列インターフェースのために、バストランスミッタモジュールIC697BEM713をプログラマーに接続できます。15ピンのType Dコネクタは、RS-485互換のシリアルポートを接続します。実際の動作と電源投入中に、CPUはラック構成を検証し、アラーム機能は、プログラムされた構成および/または実際の構成の逸脱を報告します。IC697CPM790には、カレンダークロックの動作、データメモリ、およびプログラムメモリを維持するリチウム電池があります。
モジュールIC697CPM790は、トリプルモジュラー冗長性（TMR）動作と自動テストルーチンを提供するスタンドアロンCプログラムと併用する必要があることに注意することが重要です。このプログラムがロードされたアプリケーションプログラムに含まれていない場合、動作しません。
サポートされているオプションモジュールは次のとおりです：IC697 LANインターフェースモジュール、プログラマブルコプロセッサ、英数字表示コプロセッサ、IC660/661 I/O製品用バスコントローラ、通信モジュール、I/Oリンクインターフェース、およびIC697ファミリのディスクリートおよびアナログI/Oモジュール。
| モジュールタイプ: | 中央処理装置 |
| スロット数: | 1（シングルスロット） |
| バッテリバックアップメモリ: | 1 Mバイト |
| ポイント数: | 12Kのディスクリート入出力 |
| シリアルポート: | 1（RS422/485互換） |
| 必要な電流: | F）; |
|
電源が供給されていない状態で6か月（公称）。 5Vバスから必要な電流 3.3アンペア（公称） |
動作温度C（32oC（32o F～140 |
| o | F）; |
| 70 CFMの強制空気が必要 |
0～40"""F～104".01%強制空気なし 時刻クロック精度"""最大".01%最大 |
|
シリアルポート RS422/485互換 |
VME
|
|
|
|
