商品の詳細:
お支払配送条件:
|
ブランド: | GE Fanuc | モデル: | IC697CPU732 |
---|---|---|---|
シリーズ: | シリーズ90-70 | 製品タイプ: | CPUモジュール |
両立性: | GE Fanuc 90-70 PLCs | 現在の引くこと: | 1つのAmp |
電圧入力: | DC 5ボルトの | クロック速度: | 12メガヘルツ |
マイクロプロセッサ: | 80C198 | 保証: | 1年 |
ハイライト: | ESCPPの肯定的な論理の出力モジュール,24VDC肯定的な論理の出力モジュール,RS485デジタル私Oモジュール |

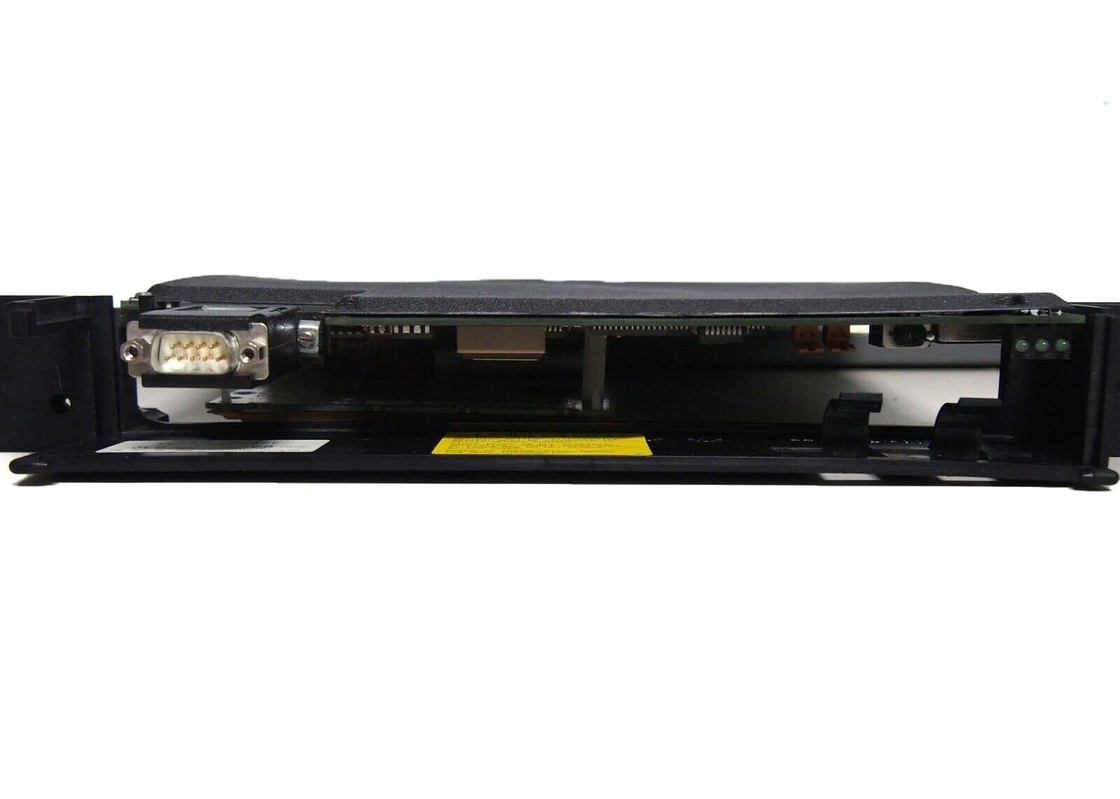

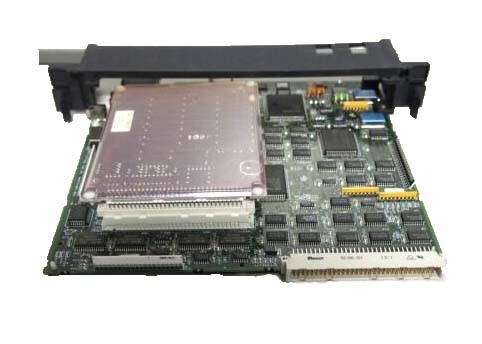

GEのオートメーションによって製造されて、IC697CPU732はリアルタイムの産業設備そしてプロセスを制御することができる単一スロット プログラマブル コントローラCPUである。入力/出力および「スマートな選択」モジュールと伝達し合うためには、この装置はラック・マウント式の関係のバックプレーンを使用する。この装置はブール関数ごとの0.4マイクロ秒の速度で浮動小数点の十進法の計算が可能な12 MHz 80C186マイクロプロセッサを備えている。8Kアナログ入力/出力まで512入出力のあらゆる混合物と共にこの装置によって、支えられる。
IC697CPU732はIC697 LANインタフェース・モジュール、IC697分離した、アナログ入力/出力モジュールを、IC66*モジュールのための多数のコプロセッサおよび通信モジュール、入力/出力リンク インタフェース・モジュールおよびバス コントローラー支える。この装置の構成はモジュールをプログラマー コンピュータに接続し、IC641プログラミング ソフトウェアを動かすことによって達成される。
ディップ スイッチおよびジャンパーはこのプロダクトの構成で使用されない。保証のために、構成設定は保護されるパスワードである。ユーザーの記憶、プログラミング データ、カレンダーおよび時計はリチウムCMOS電池によって維持される。
この装置は8ワイヤー連続multidrop構成を支える。この構成で許可されるケーブル長によってプログラマブル コントローラの数は定められる。この組み立てで24のAWG 30V連続ケーブルがコンピュータにコントローラーを接続するのに使用されるべきである。警告:末端ストリップか互い違いのコネクターはmultidrop構成のために送電線で使用されるべきではない。
IC697CPU732を作動させるためには、IC641プログラミング ソフトウェアを動かす三位スイッチか付けられたコンピュータを使用しなさい。適切なインストール手順のためのプロダクト マニュアルを参照しなさい。装置を接続する前に電源を切りなさい。に三位操作スイッチを停止する位置を置きなさい。蓄電池接続スロットの1つに電池を置きなさい。装置の1.力に細長い穴をつけるために装置を接続しなさい。
IC697CPU732モジュールはGE Fanuc産業PLCシステムのための中央処理装置またはCPUである。IC697CPU732 CPUは固定および浮動小数点の数学的オペレーション支える。IC697CPU732モジュールはPLCのシャーシの単一スロットを要求し、電圧5ボルトのでバックプレーンから流れの1つのAmpをDC入力の引出す。
CPUモジュールの統合されたシリアル ポートはRS-485を両方支え、RS-422通信プロトコルおよびCPUモジュールの構成のためのプログラマーに接続するのに使用することができる。IC697CPU732モジュールはIC641プログラミング ソフトウェアと形成される。構成のためのCPUにディップ スイッチまたはジャンパーがない。c.p.uメモリは20の摂氏温度で保存性の10か月間評価される電池によって支持される。リチウム電池のカタログ番号はIC697ACC701である。
IC697CPU732モジュールは512入出力の合計を支える。モジュールによって支えられるアナログ入力/出力の数は8000である。IC697CPU732モジュールは単一のブール関数を処理するために0.4マイクロ秒を取る。CPUモジュールが基づいている80C198マイクロプロセッサは12メガヘルツで時間を記録される。IC697CPU732モジュールはIC66およびIC697入力/出力モジュールを支える。
モジュールへのアクセスはパスワードの使用によって不正アクセスを防ぎ、従って不利にPLC機能に影響を与えることができる設定変更を防ぐ制限することができる。IC697CPU732モジュールの操作は3位置スイッチによってモジュールのまたは接続されたプログラマーおよびIC641ソフトウェアを通した前部制御される。IC697CPU732モジュールの表示の前部の3つのLEDs取付人およびオペレータのためのステータス情報。
モジュールのタイプ: | 中央処理装置 |
スロットの数: | 1 (単一スロット) |
必要な現在: | 1.0 Amp |
ポイントの数: | 512入出力(どの組合せでも) |
シリアル ポート: | 1つ |
サポート: | IC660/IC661入力/出力およびIC697入力/出力 |
電池の保存性 記憶保持 |
20の10年0 C (680 F) 6か月わずか応用力なしで |
5Vバスから必要な流れ | 1.0Amp |
時刻機構(内部タイミング)の正確さ 経過時間の時計 |
ïの‚の± 1日あたりの3.5秒 ïの‚の± .01%の最高 |
シリアル ポート | RS422/485compatibleのプログラマーserialattachment |
VME | VME標準的なC.1を支えるように設計されているシステム |
